AR3200系列企業路由器是秉承華為在數據通信、無線、接入網、核心網領域的深厚積累，依托自主知識產權的VRP平臺，推出的面向企業及分支機構的新一代網絡產品。AR3200集路由、交換、3G、語音、安全等功能于一身，采用多核CPU和無阻塞交換架構，憑借領先于業界的系統性能和可擴展能力，充分滿足未來業務擴展的多元化應用需求，提供一體化的解決方案，為客戶多業務加速，最大限度保護客戶投資。
AR3200系列路由器采用嵌入式硬件加密，支持語音的數字信號處理器（DSP）插槽、防火墻、呼叫處理、語音信箱以及應用程序服務，覆蓋業界最廣泛的有線和無線連接模式，如E1/T1、xDSL、CPOS、3G等。
| AR3200系列包含1款設備：AR3260 | |
|---|---|
AR3260
|
轉發性能：2Mpps（SRU40主控）、3.5Mpps（SRU80主控） 固定接口：3*GE（2* Combo） 插槽：4*SIC + 2*WSIC + 4*XSIC 外形尺寸（WxDxH）：442mmx470mmx130.5mm |
AR3260可選擇2種主控板，分別為SRU40 和 SRU80，兩種主控均支持可插拔維護。SRU40和 SRU80 的主要區別在轉發性能和流量管理功能上：其中SRU40主控可提供2Mpps的轉發性能；而SRU80主控可提供3.5Mpps的轉發性能，以及硬件級TM（流量管理）功能。
AR3200支持多種接口卡，包括以太網接口卡、E1/T1/PRI/VE1/VT1接口卡、同異步接口卡、ADSL2+/G.SHDSL接口卡、FXS/FXO語音卡、ISDN接口卡、CPOS接口卡等。按使用槽位的不同，可分為SIC卡（靈活接口卡）、WSIC卡(雙寬SIC卡)、XSIC卡（雙高WSIC卡）。
| AR3200的主要接口卡 | ||
|---|---|---|
 L2/L3以太網接口卡
|
WSIC卡/ XSIC卡 | 接口工作在10M/100M或10M/100M /1000M速度下，能實現自適應 提供二、三層以太交換能力，完成路由器與局域網的通信 |
 通道化E1/T1/PRI/VE1/VT1多功能接口卡
|
SIC卡 | 完成E1/T1數據流的收發及處理 提供通道化E1/T1接入，可將通道任意分組實現多次捆綁 在E1/T1線路上提供VoIP語音功能 實現 ISDN PRI 功能 提供遠端環回和近端環回功能，便于測試和故障定位 |
 FXS/FXO語音卡
|
SIC卡 | 提供模擬電話、傳真或電話交換機AT0 環路中繼的接入及處理 實現語音信號在數據通信網絡上的傳輸 |
 同異步串口接口卡
|
SIC卡 | 同步串口可作為 DCE 或者 DTE，支持多種物理層協議：V.24/V.35/X.21（除X.21 DCE） 等協議，最大速率為 2.048Mbit/s。 異步串口支持 RS232 協議，最大速率為 115.2kbit/s。 支持在線升級。 單板采用背板提供的 12V 電源進行供電，并提供上下電控制功能，電流監測功能。 支持熱插拔功能。 |
| 類型 | 價值 | |
|---|---|---|
| 移動模式 | 3G | 全面支持CDMA2000 EV-DO、WCDMA、TD-SCDMA的3G標準，保證各種網絡的靈活接入 通過NQA技術，可以實時監測鏈路狀態，保證SLA 提供企業業務的鏈路備份，提高業務接入的可靠性 支持3G鏈路上建立安全VPN，保證業務安全傳輸 |
| LTE | 未來支持3G網絡向LTE的演進，保護客戶投資 | |
| 固定模式 | 光纖接入 | 支持千兆以太光接口和CPOS光接口，靈活匹配網絡接入 1G以上的帶寬，充分滿足語音等業務高質量大帶寬傳輸?shù)男枨? |
| 銅纜接入 | 接口類型豐富，支持xDSL、E1/T1、串口、ISDN，保護用戶投資 上行接入速率豐富，從64Kbps到1Gbps，客戶可以根據業務需求靈活選擇 |
AR3200支持路由、交換、3G、語音、安全等功能特性，實現業務多合一。
通過OSP與主流第三方IT系統集成和對接，為企業客戶實現統一通信的業務體驗，使客戶、代理商、第三方和廠家都可以是開發者和使用者，真正實現業務價值鏈的共贏。
集成多種語音功能，利用數據網絡滿足企業語音通話需求，為企業提供靈活高效的溝通手段。
AR3200在業務順利開展的同時有效地保障企業網的安全，從用戶接入控制、報文檢測、到主動防御形成一套完整的安全防護機制，實現用戶投資回報最大化。
隨著企業規模的增加，客戶對業務部署提出更高要求。AR3200采取一系列措施實現業務智能部署。
簡單管理一直是企業客戶關注的重點。AR3200簡化運維，方便用戶。
中國聯通計劃使網絡具備全業務的綜合承載能力，以及面向未來演進的能力。
中國聯通與華為合作，在珠海進行IP RAN綜合承載網方案試點驗證。

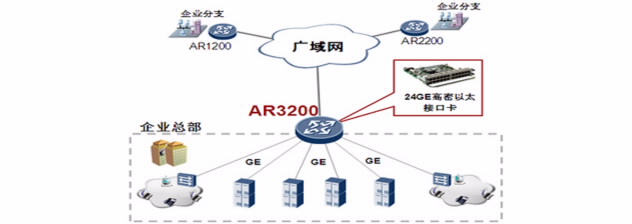

AR3200系列企業路由器提供24GE以太接口卡，能實現大容量高密度千兆接入的應用，方便網絡運維，節省客戶投資。
AR3200系列企業路由器作為企業語音業務網關，可作為IP PBX和SIP接入網關。
圖 1. IP PBX應用場景
AR系列企業路由器內置PBX，提供企業總機、IVR語言導航、話單查詢等語音通信業務，有效提升企業形象，提高企業內外的溝通效率。AR3200部署在企業總部，支持智能路由撥號功能，可以根據目的號碼段智能選擇出口鏈路，節省企業分支話費開支。
圖 2. SIP接入網關的應用場景
AR系列企業路由器將傳統語音、傳真與現代IP業務有效融合。當運營商為企業部署語音時，AR3200作為企業總部的SIP接入網關，可將普通語音電話信號轉化為VoIP信號進行呼叫管理。上行與IMS/NGN網絡互連，實現固話、手機、PC等任意終端在任意時間的語音通信。

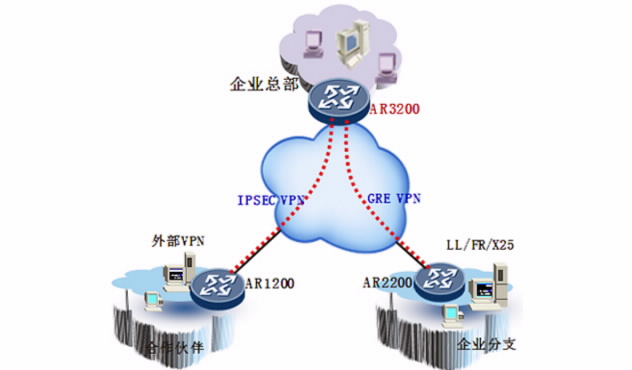

圖 1. 通過Internet構建VPN
AR3200系列企業路由器提供了多種安全接入功能，滿足企業分支之間、企業分支與總部之間、合作伙伴訪問企業內部信息的需求?？偛亢头种Ъ軜?gòu)建立隧道，包括GRE VPN、IPSEC VPN安全隧道，實現數據的安全訪問與傳輸,支持分支機構側隧道的快速部署，隧道認證等功能。通過遠程隧道接入方式，合作伙伴可以訪問企業內部資源，支持針對用戶的安全認證與授權。
圖 2. 通過MPLS網絡構建VPN
AR3200設備作為MPLS網絡的PE設備被部署在企業總部和分支，不同業務之間通過MPLS L3 VPN隔離。實現VPN業務的靈活部署、快速轉發、安全傳輸，實現企業業務的虛擬化運營。
AR3200系列企業路由器的主要規格描述如下表：
| 規格名稱 | AR3260 |
|---|---|
| 硬件規格描述 | |
| 轉發性能 | 2 Mpps（SRU40主控）、3.5 Mpps（SRU80主控） |
| 整機交換容量 | 160 Gbps |
| 每槽位交換容量 | SIC和WSIC插槽 2 Gbps；XSIC和EXSIC插槽 20 Gbps |
| 固定以太網路由端口 | 3 * GE(2 * Combo) |
| SIC插槽 | 4 |
| WSIC插槽 | 2 |
| XSIC插槽（缺省/最大**） | 4/6 |
| EXSIC插槽 | 1 |
| DSP插槽 | 3 |
| USB2.0端口 | 2 |
| Mini-USB控制臺端口 | 1 |
| 串行輔助/控制臺端口 | 1 |
| 內存容量 | 2 GB |
| Flash（缺省/最大） | 2 GB/4 GB |
| 最大支持功率 | 350 W(單電源)/700 W(雙電源) |
| 電源（AC） | 100~240 V |
| 電源頻率 | 50/60 HZ |
| 電源（DC） | -48~-60 V |
| 外形尺寸（W×D×H）（單位：mm） | 442 * 470 * 130.5 |
| 重量 | 11 KG（不含電源及插卡） |
| 環境溫度 | 0～40°C |
| 環境相對濕度 | 5-90% （不結露） |
| 軟件規格描述 | |
| 語音功能 | RTP協議，SIP 協議，SIP AG，IP PBX/TDM PBX，F(xiàn)XO/FXS，VoIP/電話會議 |
| 3G功能 | CDMA 2000 EV-DO Rev A制式，WCDMA制式，TD-SCDMA制式，3G鏈路獨立上行/作為備份鏈路 |
| 局域網功能 | IEEE 802.1，IEEE 802.3 ，VLAN管理，MAC管理，MSTP等 |
| IPv4單播路由 | 路由策略，靜態路由，RIP，OSPF，IS-IS，BGP |
| 組播功能 | IGMP V1/V2/V3，IGMP-Snooping V1/V2/V3，PIM SM，PIM DM，MSDP |
| MPLS | LDP，MPLS L3 VPN，靜態LSP，動態LSP |
| VPN | IPSec VPN，GRE VPN |
| QoS | MPLS QoS，優先級映射，流量監管(CAR)，流量整形，擁塞避免(基于IP優先級/DSCP WRED)，擁塞管理（LAN接口：SP/WRR/SP+WRR；WAN 接口：PQ/CBWFQ），MQC(流分類，流行為，流策略)，H-QoS，F(xiàn)R QoS |
| 安全 | ACL、防火墻、802.1x認證、MAC地址認證、Web認證、AAA認證、RADIUS認證、HWTACACS認證、廣播風暴抑制、ARP安全、ICMP反攻擊、URPF、IP Source Guard、DHCP Snooping、CPCAR、黑名單、攻擊源追蹤 |
| 管理維護 | 升級管理、設備管理、GTL、SNMP、NTP、CWMP、Auto-Config、U盤開局、NetConf |
