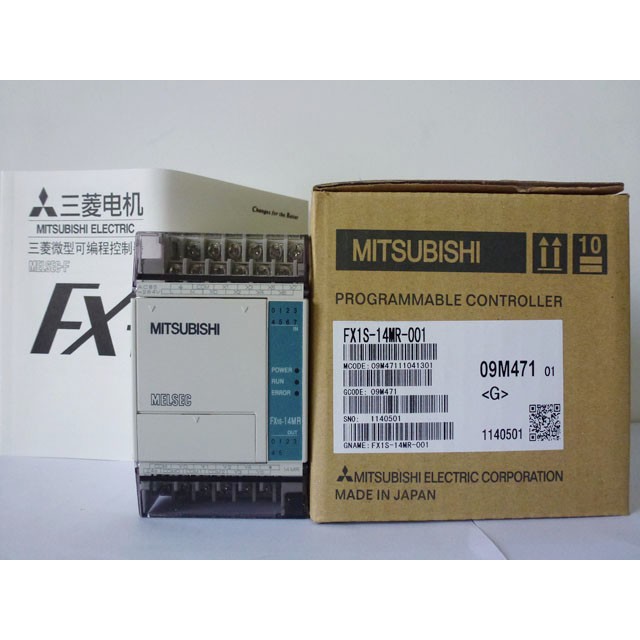

● 控制規模:14MR/MT
● 內置2K容量的EEPROM存儲器,無需電池,免維護
● CPU運算處理速度0.55~0.7μS/基本指令
● 基本單元內置2軸獨立最高100kHz定位功能(晶體管輸出型)
● 簡單介紹
● FX1S系列PLC把優良的特點都融合進一個很小的控制器中。
● FX1S-14MR/MT適用于最小的封裝，提供14個I/O，并且能通過串行通信傳輸數據，所以它能用在緊湊型PLC不能 |
● 輸入輸出點數：
輸入輸出合計點數 |
輸入點數 |
輸出點數 |
DC輸入 繼電器輸出 |
DC輸入 晶體管輸出 |
10 |
6 |
4 |
FX1s-10MR-001 |
FX1s-10MT-001 |
14 |
8 |
6 |
FX1s-14MR-001 |
FX1s-14MT-001 |
20 |
12 |
8 |
FX1s-20MR-001 |
FX1s-20MT-001 |
30 |
16 |
14 |
FX1s-30MR-001 |
FX1s-30MT-001 |
●其它功能
內置式24V直流電源 |
24V、400mA直流電源可用于外圍設備，如傳感器或其它元件。 |
時鐘功能和小時表功能 |
在所有的FX1sPLC中都有實時時鐘標準。時間設置和比較指令易于操作。小時表功能對過程跟蹤和機器維護提供了有價值的信息。 |
持續掃描功能 |
為應用所需求的持續掃描時間定義操作周期。 |
輸入濾波器調節功能 |
可以用輸入濾波器平整輸入信號（在基本單元中x000到x017）。 |
元件注解記錄功能 |
元件注解可以記錄在程序寄存器中。 |
在線程序編輯 |
在線改變程序不會損失工作時間或停止生產運轉。 |
RUN/STOP 開關 |
面板上運行/停止開關易于操作。 |
遠程維護 |
遠處的編程軟件可以通過調制解調器通信來監測、上載或卸載程序和數據 |
密碼保護 |
使用一個八位數字密碼保護您的程序。 |
●交流電源、24V直流輸入類型
|
||||||||||||||||||||||
●FX1s性能規格
項目 |
規格 |
備注 |
|
運轉控制方式 |
通過儲存的程序周期運轉 |
||
I/O控制方法 |
批次處理方法(當執行END指令時) |
I/O指令可以刷新 |
|
運轉處理時間 |
基本指令：0.55至0.7µs |
||
編程語言 |
邏輯梯形圖和指令清單 |
使用步進梯形圖能生成SFC類型程序 |
|
程式容量 |
內置2K步EEPROM |
存儲盒(FX1n-EEPROM-8L)可選 |
|
指令數目 |
基本順序指令：27 |
最大可用167條應用指令，包括所有的變化 |
|
I/O配置 |
, 最大總I/O由主處理單元設置 |
||
輔助繼電器 |
一般 |
384點 |
M0至M383 |
鎖定 |
128點（子系統） |
M384至M511 |
|
特殊 |
256點 |
M8000至M8255 |
|
狀態繼電器 |
一般 |
128點 |
S0至S127 |
