| 產品特征 | |||||||||||||||||||||||||||

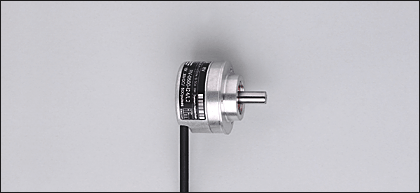

| 實心軸編碼器 | |||||||||||||||||||||||||||
| HTL(推挽)輸出50 mA, 短路保護 < 1分鐘 | |||||||||||||||||||||||||||
| 電纜 | |||||||||||||||||||||||||||
| 6個信號 | |||||||||||||||||||||||||||
| 分辨率 50 | |||||||||||||||||||||||||||
| 電氣數據 | |||||||||||||||||||||||||||
| 工作電壓 [V] | 10...30 DC | ||||||||||||||||||||||||||
| 電流損耗 [mA] | < 150 | ||||||||||||||||||||||||||
| 相位偏差A(yù)和B [°] | 90 | ||||||||||||||||||||||||||
| 開關頻率 [kHz] | 300 | ||||||||||||||||||||||||||
| 脈沖圖 |
|
||||||||||||||||||||||||||
| 輸出 | |||||||||||||||||||||||||||
| 輸出功能 | HTL(推挽)輸出50 mA, 短路保護 < 1分鐘 | ||||||||||||||||||||||||||
| 測量/設定范圍 | |||||||||||||||||||||||||||
| 編碼器 | |||||||||||||||||||||||||||
| 分辨率 | 50 | ||||||||||||||||||||||||||
| 機械技術數據 | |||||||||||||||||||||||||||
| 機械速度最大值 [1/min] | 12000 | ||||||||||||||||||||||||||
| 啟動扭矩 [Ncm] | < 1 (20 °C) | ||||||||||||||||||||||||||
| 最大的軸負載 (軸末端) [N] | 軸向10; 徑向20 | ||||||||||||||||||||||||||
| 軸, 材料 [mm] | Ø 10, 鋼 (1.4104) | ||||||||||||||||||||||||||
| 抗震 | 30 g | ||||||||||||||||||||||||||
| 抗沖擊 | 200 g | ||||||||||||||||||||||||||
| 外殼材料 | 鋁 | ||||||||||||||||||||||||||
| 重量 [kg] | 0.471 | ||||||||||||||||||||||||||
| 環境條件 | |||||||||||||||||||||||||||
| 允許最大的相對空氣濕度 [%] | max. 98 | ||||||||||||||||||||||||||
| 環境溫度 [°C] | -40...100, -40°C用于固定鋪設的電纜 | ||||||||||||||||||||||||||
| 外殼防護等級 | IP 64; IP 67 (外殼); IP 64 (軸) | ||||||||||||||||||||||||||
| 認證/測試 | |||||||||||||||||||||||||||
| MTTF [年] | 190 | ||||||||||||||||||||||||||
| 電氣連接 | |||||||||||||||||||||||||||
| 接口 | PUR電纜 / 2 m; 徑向的, 也可以使用軸向的 | ||||||||||||||||||||||||||
| 最大的導線長度 [m] | 300 | ||||||||||||||||||||||||||
接線
|
|||||||||||||||||||||||||||
| 注釋 | |||||||||||||||||||||||||||
| 包裝單位 [件] | 1 | ||||||||||||||||||||||||||
