| 產品特征 | ||||||||||||||||||||||

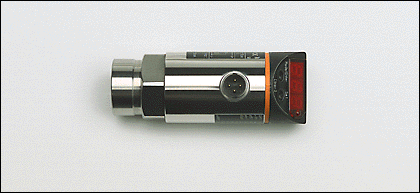

| 電子壓力傳感器 | ||||||||||||||||||||||
| 接插件 | ||||||||||||||||||||||
| 功能可選 | ||||||||||||||||||||||
| 系統接口: G ¼ I | ||||||||||||||||||||||
| 2個開關量輸出 | ||||||||||||||||||||||
| 7段LED顯示 | ||||||||||||||||||||||
| 測量范圍: 0...10 MPa | ||||||||||||||||||||||
| 使用范圍 | ||||||||||||||||||||||
| 應用范圍 |
壓力: 相對壓力 液體和氣體 當介質是氣體，應用范圍的壓力最大值為25 bar (2.5 MPa) |
|||||||||||||||||||||
| 抗壓強度 [MPa] | 30 | |||||||||||||||||||||
| 爆破壓力(最低) [MPa] | 65 | |||||||||||||||||||||
| 介質溫度 [°C] | -25...80 | |||||||||||||||||||||
| 電氣數據 | ||||||||||||||||||||||
| 電氣設計 | DC PNP | |||||||||||||||||||||
| 工作電壓 [V] | 18...30 DC | |||||||||||||||||||||
| 電流損耗 [mA] | < 60 | |||||||||||||||||||||
| 絕緣電阻 [MΩ] | > 100 (500 V DC) | |||||||||||||||||||||
| 防護等級 | III | |||||||||||||||||||||
| 反相保護 | 是 | |||||||||||||||||||||
| 輸出 | ||||||||||||||||||||||
| 輸出 | 2個開關量輸出 | |||||||||||||||||||||
| 輸出功能 | 2 x 常開 / 常閉可選 | |||||||||||||||||||||
| 電流負載 [mA] | 250 | |||||||||||||||||||||
| 電壓降 [V] | < 2 | |||||||||||||||||||||
| 短路保護 | 脈沖 | |||||||||||||||||||||
| 過載保護 | 是 | |||||||||||||||||||||
| 用于一個開關量輸出設定反應時間的開關頻率 *) |
|
|||||||||||||||||||||
| 測量/設定范圍 | ||||||||||||||||||||||
| 測量范圍 [MPa] | 0...10 | |||||||||||||||||||||
| 設定范圍 | ||||||||||||||||||||||
| 開關點, SP [MPa] | 0.5...10.0 | |||||||||||||||||||||
| 復原點, rP [MPa] | 0.3... 9.9 | |||||||||||||||||||||
| 設定步距 [MPa] | 0.1 | |||||||||||||||||||||
| 精度/偏差 | ||||||||||||||||||||||
| 偏差 (測量范圍終值的% ) | ||||||||||||||||||||||
| 開關點精度 | < ± 1.0 | |||||||||||||||||||||
| 重復精度 | < ± 0.25 | |||||||||||||||||||||
| 溫度變化率 (/10 K) | < ± 0.3 | |||||||||||||||||||||
| 溫度范圍內 [°C] | -25...80 | |||||||||||||||||||||
| 反應時間 | ||||||||||||||||||||||
| 開機延遲時間 [s] | 0.2 | |||||||||||||||||||||
| 可編程的延遲時間dS, dr [s] | 0, 0.2,...10, 11,...50 | |||||||||||||||||||||
| watchdog集成看門狗電路 | 是 | |||||||||||||||||||||
| 軟件/編程 | ||||||||||||||||||||||
| 編程選擇 | 遲滯/窗口功能; 常開/常閉 ; ON延遲和關斷延時; 阻尼 | |||||||||||||||||||||
| 開關點調整 | 編程按鈕 | |||||||||||||||||||||
| 環境條件 | ||||||||||||||||||||||
| 環境溫度 [°C] | -25...80 | |||||||||||||||||||||
| 存儲溫度 [°C] | -40...100 | |||||||||||||||||||||
| 外殼防護等級 | IP 67 | |||||||||||||||||||||
| 認證/測試 | ||||||||||||||||||||||
| EMC電磁兼容 |
|
|||||||||||||||||||||
| 抗沖擊 |
|
|||||||||||||||||||||
| 抗震 |
|
|||||||||||||||||||||
| 機械技術數據 | ||||||||||||||||||||||
| 系統接口 | G ¼ I | |||||||||||||||||||||
| 材料(潮濕部件) | 不銹鋼(303S22); 陶瓷; FPM (Viton) | |||||||||||||||||||||
| 外殼材料 | EPDM/X (Santoprene); FPM (Viton); PA; PBT (Pocan); PC (Makrolon); 不銹鋼(304S15) | |||||||||||||||||||||
| 最小開關周期 | 1億 | |||||||||||||||||||||
| 重量 [kg] | 0.288 | |||||||||||||||||||||
| 顯示器/操作件 | ||||||||||||||||||||||
| 顯示 |
|
|||||||||||||||||||||
| 電氣連接 | ||||||||||||||||||||||
| 接口 | M12接插件; 鍍金觸點 | |||||||||||||||||||||
接線
|
||||||||||||||||||||||
| 注釋 | ||||||||||||||||||||||
| 注釋 |
|
|||||||||||||||||||||
| 包裝單位 [件] | 1 | |||||||||||||||||||||
