| 產品特征 | ||||||||||||||||||

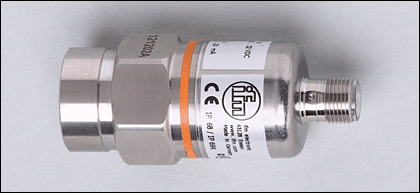

| 電子壓力傳感器 | ||||||||||||||||||
| 接插件 | ||||||||||||||||||
| 適應e1 | ||||||||||||||||||
| 系統接口: G ¼ I | ||||||||||||||||||
| 模擬量輸出 | ||||||||||||||||||
| 測量范圍: 0...25 bar | ||||||||||||||||||
| 使用范圍 | ||||||||||||||||||
| 應用范圍 |
壓力: 相對壓力 液體和氣體 當介質是氣體，應用范圍的壓力最大值為25 bar。 |
|||||||||||||||||
| 抗壓強度 [bar] | 150 | |||||||||||||||||
| 爆破壓力(最低) [bar] | 350 | |||||||||||||||||
| 介質溫度 [°C] | -25...90 ****) | |||||||||||||||||
| 電氣數據 | ||||||||||||||||||
| 電氣設計 | DC | |||||||||||||||||
| 工作電壓 [V] | 16...32 DC 1) | |||||||||||||||||
| 電流損耗 [mA] | < 18 | |||||||||||||||||
| 絕緣電阻 [MΩ] | > 100 (500 V DC) | |||||||||||||||||
| 防護等級 | III | |||||||||||||||||
| 反相保護 | 是 | |||||||||||||||||
| 輸出 | ||||||||||||||||||
| 輸出 | 模擬量輸出 | |||||||||||||||||
| 輸出功能 | 0...10 V模擬 | |||||||||||||||||
| 過載保護 | 是 | |||||||||||||||||
| 模擬量輸出 | 0...10 V | |||||||||||||||||
| 負載最大值 [Ω] | 最小值2000 | |||||||||||||||||
| 測量/設定范圍 | ||||||||||||||||||
| 測量范圍 [bar] | 0...25 | |||||||||||||||||
| 精度/偏差 | ||||||||||||||||||
|
精度/偏差 (測量范圍值的%) |
||||||||||||||||||
| 特征曲線偏差 *) | < ± 0.25 (BFSL) / < ± 0.5 (LS) | |||||||||||||||||
| 重復精度 **) | < 0.1 | |||||||||||||||||
| 長時間穩定性 ***) | < ± 0.05 | |||||||||||||||||
| 溫度系數(TEMPCO) 溫度范圍內0...80° C (測量范圍值的%每10K) | ||||||||||||||||||
| 零點的最大溫度系數 | 0.1 | |||||||||||||||||
| 測量范圍值的最大溫度系數 | 0.2 | |||||||||||||||||
| 反應時間 | ||||||||||||||||||
| 階躍函數響應時間 模擬輸出 [ms] | 3 | |||||||||||||||||
| 環境條件 | ||||||||||||||||||
| 環境溫度 [°C] | -25...80 | |||||||||||||||||
| 存儲溫度 [°C] | -40...100 | |||||||||||||||||
| 外殼防護等級 | IP 68 / IP 69K | |||||||||||||||||
| 認證/測試 | ||||||||||||||||||
| EMC電磁兼容 |
|
|||||||||||||||||
| 抗沖擊 |
|
|||||||||||||||||
| 抗震 |
|
|||||||||||||||||
| 機械技術數據 | ||||||||||||||||||
| 系統接口 | G ¼ I | |||||||||||||||||
| 材料(潮濕部件) | 不銹鋼(303S22); 陶瓷; FPM (Viton) | |||||||||||||||||
| 外殼材料 | 不銹鋼 (316S12); FPM (Viton); PA; EPDM/X (Santoprene) | |||||||||||||||||
| 開關動作壽命 | 1億 | |||||||||||||||||
| 重量 [kg] | 0.224 | |||||||||||||||||
| 電氣連接 | ||||||||||||||||||
| 接口 | M12接插件; 鍍金觸點 | |||||||||||||||||
接線
|
||||||||||||||||||
| 注釋 | ||||||||||||||||||
| 注釋 |
|
|||||||||||||||||
| 包裝單位 [件] | 1 | |||||||||||||||||
