塔機塔吊電阻箱RT51-225M-8/2J（配YZR225M-8）
聯系電話；15806870309于經理
山東德慶電器制造有限公司專業生產專業供應QZX系列礦用電阻器,ZX1系列電阻器,ZX2系列電阻器,ZX9系列電阻器,ZX10系列電阻器,ZX12系列電阻器,ZX15系列電阻器,ZX16,ZX18,ZX22,ZX26,ZX28等不銹鋼系列電阻器。我公司生產的電阻器,不銹鋼電阻器,龍門吊電阻器,起重機電阻器,塔機電阻器,港機電阻器,提升機電阻器,絞車電阻器,卷揚機電阻器,行車電阻器,天車電阻器,大車電阻器,小車電阻器,起重機主鉤電阻器,起重機副鉤電阻器匹配YZR電機1.1KW 1.5KW 1.8KW 2.2KW 2.5KW 3KW 3.7KW 4KW 5KW 5.5KW 6KW 6.3KW 7.5KW 8.5KW 9KW 11KW 13KW 15KW 17KW 18.5KW 19KW 20KW 22KW 26KW 30KW 32KW 33KW 34KW 35KW 37KW 39KW 40KW 42KW 45KW 48KW 52KW 55KW 60KW 63KW 75KW 85KW 90KW 100KW 110KW 132KW 135KW 150KW 160KW 170KW 190KW 200KW 240KW電機配套使用。B,ZB1,ZB2康銅板形電阻器元件；Y,ZY,J,Y鐵鉻鋁齒形；D,ZD1,鐵鉻鋁小波浪電阻元件；H,W,C,C3,ZH不銹鋼網狀形電阻器元件。山東電阻器,山東慶云電阻器,山東不銹鋼電阻器,山東慶云不銹鋼電阻器,山東電阻器有限公司,山東塔機電阻器,山東電阻器廠家,山東起重機電阻器銷往寶鋼,武鋼,首鋼,馬鋼,太鋼,包鋼,本鋼,攀鋼,唐鋼,宣鋼,承鋼,石鋼,邢鋼,濟鋼,邯鋼,舞鋼,安鋼,酒鋼,杭鋼,沙鋼,梅鋼,浦鋼,南鋼,淮鋼,萊鋼,廣鋼,韶鋼,柳鋼,凌鋼,通鋼,湘鋼,漣鋼,鄂鋼,重鋼,昆鋼,萍鋼,威鋼,成鋼,八鋼,珠鋼,鞍鋼新軋,天津鋼管,安陽鋼管,寶鋼鋼管,魯寶鋼管,北臺鋼廠,南昌鋼廠,青島鋼廠等幾大剛廠。 產品特性：
大功率
1-20
合成
排阻
是
高頻
熱銷
廠家直銷
2200（W）
RT11-6/1H
PTC
±0.5%
一：型號含義
（1）匹配JZR2系列電動機用不銹鋼電阻器型號
1)R □ □－□/ □ □－□
︱ ︱ ︱ ︱ ︱ ︱ ︱ 帶防護外殼代號“X”
︱ ︱ ︱ ︱ ︱ ︱ 電阻元件代號
︱ ︱ ︱ ︱ ︱ 不銹鋼電阻器箱數
︱ ︱ ︱ ︱ 電動機極數
︱ ︱ ︱ 電動機機座號
︱ ︱ 控制設備代號
︱ 不銹鋼電阻器
2)2 □ □ □－□－□/□ □－□
︱ ︱ ︱ ︱ ︱ ︱ ︱ ︱ ︱帶防護外殼代號“X”
︱ ︱ ︱ ︱ ︱ ︱ ︱ ︱ 電阻元件代號
︱ ︱ ︱ ︱ ︱ ︱ ︱ 不銹鋼電阻器箱數
︱ ︱ ︱ ︱ ︱ ︱ 電動機極數
︱ ︱ ︱ ︱ ︱ 電動機機座號
︱ ︱ ︱ ︱ 所配控制設備代號
︱ ︱ ︱ 控制方式 K-凸輪控制器 P1P2-平移機構
︱ ︱ P4P5-起升機構
︱ ︱ 通電持續率
︱ 設計序號（匹配JZR2系列電動機）
（2）匹配JZR2系列電動機用不銹鋼電阻器型號
R □ □ □－ □－□/ □ □－□
︱ ︱ ︱ ︱ ︱ ︱ ︱ ︱ ︱帶防護外殼代號“X”
︱ ︱ ︱ ︱ ︱ ︱ ︱ ︱ 電阻元件代號
︱ ︱ ︱ ︱ ︱ ︱ ︱ 不銹鋼電阻器箱數
︱ ︱ ︱ ︱ ︱ ︱ 電動機極數
︱ ︱ ︱ ︱ ︱ 電動機機座號
︱ ︱ ︱ ︱ 通電持續率
︱ ︱ ︱ 設計序號（匹配JZR2系列電動機）
︱ ︱ 控制系統代號
︱ 不銹鋼電阻器
注：帶有外殼的代號為“X”，防護等級為IP23.，透用戶外防雨“X2”；戶內安全防護“X1”；不帶有外殼的則無“X”代號。
字母代號說明
1、電阻F元件代號:
“B”-ZB1及ZB2—康銅板形電阻器元件；
J（Y）-ZJ（Y）-鐵鉻鋁齒形（又稱大波浪電阻元件）；
D-ZD1-鐵鉻鋁小波浪電阻元件；
Ｈ－ZH-不銹鋼網狀形電阻器元件。
2、通電持續率TD%：
TD15%為“1”； TD25%為“2”； TD40%為“4”； TD60%為“6”
3、控制系統代號：
T-凸輪控制器控制（不對稱電阻）
K-凸輪控制器控制（不對稱電阻，轉子一相開路起動）
Q-用PQR10型即PQD6402型升降控制箱（七段電阻六段切換）
S-用PQS單相制動型升降控制箱（五段電阻四段切換）
Sf-用PQS單相制動型升降控制箱（六段電阻五段切換）
Y-RQY型PQR9型即PQD6401型平移控制箱
Z-PQZ型抓斗控制箱（四段電阻三段切換）
Ze-PQZ型抓斗控制箱（五段電阻四段切換）
F-QR2S二級反接制動升降控制箱
|
電動機型號 |
電動機技術數據 |
普通繞線型電阻器 B、D、J、Y |
不銹鋼型電阻器 H、W、C |
||
|
容 量 KW |
轉子電壓 V |
轉子電流 A |
|||
|
JZR201-6 |
0.6 |
64 |
8.15 |
RT01-6/1B |
RT01-6/1H |
|
JZR202-6 |
1.0 |
91 |
8.9 |
RT02-6/1B |
RT02-6/1H |
|
JZR203-6 |
1.5 |
120 |
9.7 |
RT03-6/1B |
RT03-6/1H |
|
JZR211-6 |
2.2 |
138 |
11.8 |
RT11-6/1B |
RT11-6/1H |
|
JZR212-6 |
3.5 |
206 |
12.1 |
RT12-6/1B |
RT12-6/1H |
|
JZR221-6 |
5 |
193 |
18 |
RT21-6/1B |
RT21-6/1H |
|
JZR222-6 |
7.5 |
267 |
18.9 |
RT22-6/1B |
RT22-6/1H |
|
JZR231-6 |
11 |
225 |
32 |
RT31-6/1B |
RT31-6/1H |
|
JZR231-8 |
7.5 |
186 |
27 |
RT31-8/1B |
RT31-8/1H |
|
JZR241-8 |
11 |
150 |
50 |
RT41-8/1B |
RT41-8/1H |
|
JZR242-8 |
16 |
215 |
49 |
RT42-8/1B |
RT42-8/1H |
|
JZR251-8 |
22 |
220 |
64 |
RT51-8/2D |
RT51-8/2H |
|
JZR252-8 |
30 |
285 |
67 |
RT52-8/2D |
RT52-8/2H |
|
JZR242-8 |
16 |
215 |
49 |
22K5-42-8/2D |
22K5-42-8/2H |
產品用途：
起動調整電阻器是起重機械（冶金起重機，門式起重機，港機，塔機，礦用提升機，絞車等）交流電機配套大功率電阻器，主要用于電機的起動、制動與調整之用 。 【詳細說明】 產品用途： RT型系列電阻器主要用于起重機配用JZR2系列電動機作起動調整電阻之用.RT型系列電阻器與凸輪控制KT12系列、KT10系列、KT14系列、KT16系列、KTJ15系列配套使用。 結構特征： 本系列電阻器是由ZB1型康銅線帶繞元件或ZB2型康銅線繞元件及鐵鉻鋁合金帶元件裝配起來的，電阻元件由套有云母絕緣管的兩螺穿到一起，堅固在薄鐵板作成的左右壁上，其出線引到絕緣板作成的接線板上，以供用戶接線。（鐵鉻鋁合金帶元件其結構和原理同ZX15型電阻器一樣）。電阻元件除整片使用外，可以中間抽頭調整阻值。 主要技術參數： 序號 電阻器型號 電動機型號 容量（KW） 轉子電壓（V） 轉子電流（A） 所配有的控制器型號 每臺電動機所用的電阻器箱數 1 RT01-6/1B JZR201-6 0．6 64 8．15 KTJ1-50、 KT14-25J 凸輪控制器 1 2 RT02-6/1B JZR202-6 1．0 91 8．9 3 RT03-6/1B JZR203-6 1．5 120 9．7 4 RT11-6/1B JZR211-6 2．2 138 11．8 5 RT12-6/1B JZR212-6 3．5 206 12．1 6 RT21-6/1B JZR221-6 5 143 17．1 7 RT22-6/1B JZR222-6 7．5 267 18．9 8 RT31-6/1B JZR231-6 11 225 32 9 RT31-8/1B JZR231-8 7．5 186 27 10 RT41-8/1B JZR231-8 11 150 50 11 RT42-8/1B JZR242-8 16 215 49 KT14-25J 60J/□ 凸輪控制器 1 2 2 12 RT51-8/2D JZR251-8 22 220 64 13 RT52-8/2D JZR。。 RT系列電阻器 RT03-4/18，RT-4/1BC，RT-6/1B，RT11-6/1B，RT12-6/1B，RT21-6/1B，RT22-6/1B，RT31-8/1B，RT31-8/1B，RT41-8/1B，RT42-8/2B，RT51-8/2，RT52-8/2，RT52-112m-6/1B，RT52-132m1-6/1B，RT52-132m2-6/1B，RT52-160m1-6/1B，RT52-160m2-6/1B，RT52-160L-6/1B，RT52-180L-6/2B，RT52-200L-6/3，RT52-225m-6/3，RT52-160L-8/1B，RT52-180L-8/2，RT52-200L-8/2，RT52-225m-8/2，RT52-250m1-8/3，RT54-112m-6/1B，RT54-132m1-6/1B，RT54-132m2-6/1B，RT54-160m-6/1B，RT54-160m2-6/1B，RT54-160L-6/1B，RT54-180L-6/2B，RT54-200L-6/3，RT54-225m-6/3，RT54-160L-8/1B，RT54-180L-8/2，RT54-200L-8/2，RT54-225m-8/2，RT54-250m1-8/3；4：ZB系列電阻器 ZB1-0.2，ZB1-0.25，ZB1-0.33，ZB1-0.4，ZB1-0.5，ZB1-0.6，ZB2-0.7，ZB2-0.9，ZB2-1.1，ZB2-2.8，ZB2-3.5，ZB2-4.5，ZB2-5.8，ZB2-8，ZB2-12，ZB2-21.6，ZB2-27.6，ZB2-37，ZB2-48，ZB2-68，ZB2-96； 5：BPS/BP8Y系列頻敏變阻器 BPS-1，BPS-2，BP8Y-1.3，BP8Y-105，BP8Y-108，BP8Y-110，BP8Y-112；6：BY4閘刀變阻器 BY4-100/5-100/5，BY4-1500/5，BY4-150/10-700/10，BY4-800/10-1500/10等
RT系列、RK系列、RQ系列、RS系列、RY系列、RZ系列、RF系列、ZX1系列、ZX2系列、ZX15系列。適用：電梯、起重機、軋機、卷揚機、發電機、變頻器等起動、制動、調速和負載試驗等。
注：(1)帶有外殼的代號為“X”，防護等級為IP23，適用于戶外防雨及戶內安全防護(不帶外殼則無“X”的代號)。(2)電阻元件代號“B”—ZB1及ZB2康銅板形元件：“Y”鉻鋁圓形元件；“J”ZJ1鐵鉻鋁齒形元件；“D”ZD1鐵鉻鋁小波浪形元件。(3)電動機極數：“6”為6極；“8”為8極；“10”為10極。(4)通電持續率：TD25%為“2” ；TD40%為“4” ；TD60%為“6” 。(5)控制系統代號：“T”—凸輪控制器，無一相開路；“K”—凸輪控制器，有一相開路；“Q”—PQR10型、PQD6402型升降控制屏；“S”—PQS型升降控制屏；“Sf”—PQS型升降控制屏；“Y”—PQY型升降控制屏、PQD6401型平移控制屏，無一相開路；“L”—PQY型平移控制屏，有一相開路；“Z”—PQZ型抓斗控制屏。
注：功率、電流、電阻、電壓可隨客戶需求訂做。
我公司是一家電阻器、頻敏變阻器等低壓電器配套的生產廠家。主要產品有：頻敏變阻器、電阻器、不銹鋼電阻器、起動調整電阻器、制動電阻器、熱電偶、熱電阻、液壓制動器、電抗器、變壓器、集電環、碳刷、凸輪控制器、主令控制器、聯動臺等。
(我公司有各種型號的頻敏變阻器，不銹鋼電阻器，電阻器，起動調整電阻器，啟動調整電阻器，電抗器，變壓器的說明，使用說明書，使用方法，接線方式等)
本電阻器是起重機械(冶金起重機，門式起重機，塔機，礦用提升機，絞車，行車，港機等用起動調整電阻器)交流電機配套大功率電阻器，主要用于起重機中以及類似于起重設備匹配YZR系列電動機的S3、S4及S5工作制，它適用于交流50HZ，電壓至660V的電路中和控制器(屏)配合，主要用于電機的起動、制動與調整之用.
RT51-112M-6/1B（配YZR112M-6）起動調整電阻器RT51-132M1-6/1B（配YZR132M1-6）起動調整電阻器
RT51-132M2-6/1B（配YZR132M2-6）起動調整電阻器RT51-160M1-6/1B（配YZR160M1-6）起動調整電阻器
RT51-160M2-6/1B（配YZR160M2-6）起動調整電阻器RT51-160L-6/1B（配YZR160L-6）起動調整電阻器
RT51-180L-6/2J（配YZR180L-6）起動調整電阻器RT51-200L-6/2J（配YZR200L-6）起動調整電阻器
RT51-225M-6/2J（配YZR225M-6）起動調整電阻器RT51-160L-8/1B（配YZR160L-8）起動調整電阻器
RT51-180L-8/2J（配YZR180L-8）起動調整電阻器RT51-200L-8/2J（配YZR200L-8）起動調整電阻器
RT51-225M-8/2J（配YZR225M-8）起動調整電阻器RT51-250M1-8/2J（配YZR250M1-8）起動調整電阻器
RT52-112M-6/1B(配YZR112M-6)起動調整電阻器RT52-132M1-6/1B(配YZR132M1-6)起動調整電阻器
RT52-132M2-6/1B(配YZR132M2-6)起動調整電阻器RT52-160M1-6/1B(配YZR160M1-6)起動調整電阻器
RT52-160M2-6/1B(配YZR160M2-6)起動調整電阻器RT52-160L-6/2J(配YZR160L-6)起動調整電阻器
RT52-180L-6/2J(配YZR180L-6)起動調整電阻器RT52-200L-6/3J(配YZR200L-6)起動調整電阻器
RT52-225M-6/3J(配YZR225M-6)起動調整電阻器RT52-160L-8/1B(配YZR160L-8)起動調整電阻器
RT52-180L-8/2J(配YZR180L-8)起動調整電阻器RT52-200L-8/2J(配YZR200L-8)起動調整電阻器
RT52-225M-8/2J(配YZR225M-8)起動調整電阻器RT52-250M1-8/3J(配YZR250M1-8)起動調整電阻器
RT54-112M-6/1B(配YZR112M-6)起動調整電阻器RT54-132M1-6/1B(配YZR132M1-6)起動調整電阻器
RT54-132M2-6/1B(配YZR132M2-6)起動調整電阻器RT54-160M1-6/1B(配YZR160M1-6)起動調整電阻器
RT54-160M2-6/1B(配YZR160M2-6)起動調整電阻器RT54-160L-6/2B(配YZR160L-6)起動調整電阻器
RT54-180L-6/3J(配YZR180L-6)起動調整電阻器RT54-200L-6/3J(配YZR200L-6)起動調整電阻器
RT54-225M-6/3J(配YZR225M-6)起動調整電阻器RT54-160L-8/1B(配YZR160L-8)起動調整電阻器
RT54-180L-8/2J(配YZR180L-8)起動調整電阻器RT54-200L-8/2J(配YZR200L-8)起動調整電阻器
RT54-225M-8/3J(配YZR225M-8)起動調整電阻器RT54-250M1-8/4J(配YZR250M1-8)起動調整電阻器
BP1-003頻敏變阻器 BP1-004頻敏變阻器 BP1-005頻敏變阻器 BP1-006頻敏變阻器 BP1-008頻敏變阻器 BP1-010頻敏變阻器 BP1-012頻敏變阻器 BP1-013頻敏變阻器 BP1-212頻敏變阻器 BP1-104頻敏變阻器 BP1-105 BP1-106頻敏變阻器 BP1-204頻敏變阻器 BP1-205頻敏變阻器 BP1-206頻敏變阻器 BP1-208頻敏變阻器 BP1-210頻敏變阻器 BP1-212頻敏變阻器 BP1-305頻敏變阻器 BP1-306頻敏變阻器 BP1-308頻敏變阻器 BP1-310頻敏變阻器 BP1-312頻敏變阻器 BP1-316頻敏變阻器 BP1-406頻敏變阻器 BP1-408頻敏變阻器 BP1-410頻敏變阻器 BP1-412頻敏變阻器 BP1-416頻敏變阻器 BP1-502頻敏變阻器 BP1-504頻敏變阻器 BP1-506頻敏變阻器 BP1-508頻敏變阻器 BP1-510頻敏變阻器 BP1-512頻敏變阻器
BP1-204/8006頻敏變阻器BP1-205/10005頻敏變阻器 BP1-205/8006頻敏變阻器BP1-205/6308頻敏變阻器BP1-205/5010頻敏變阻器 BP1-205/4012頻敏變阻器BP1-205/12504頻敏變阻器BP1-206/10005頻敏變阻器 BP1-206/8006頻敏變阻器BP1-206/6308頻敏變阻器BP1-206/5010頻敏變阻器 BP1-206/4012頻敏變阻器
BP1-206/3216頻敏變阻器 BP1-208/10005頻敏變阻器BP1-208/8006頻敏變阻器BP1-208/6308頻敏變阻器BP1-208/5010頻敏變阻器 BP1-208/4012頻敏變阻器BP1-208/3216頻敏變阻器BP1-208/2520頻敏變阻器 BP1-210/8006頻敏變阻器 BP1-210/5010頻敏變阻器BP1-210/4012頻敏變阻器BP1-210/3216頻敏變阻器BP1-210/2520 頻敏變阻器BP1-212/4012頻敏變阻器BP1-212/3216頻敏變阻器BP1-212/2520頻敏變阻器BP1-212/2025頻敏變阻器 BP1-212/1632頻敏變阻器BP1-305/5016頻敏變阻器BP1-305/4020頻敏變阻器 BP1-305/3225頻敏變阻器BP1-305/2532頻敏變阻器BP1-305/2040 頻敏變阻器BP1-305/6312頻敏變阻器
BP1-306/5016頻敏變阻器 BP1-306/4020頻敏變阻器BP1-306/3225頻敏變阻器BP1-306/2532 頻敏變阻器BP1-306/2040頻敏變阻器BP1-306/1650頻敏變阻器BP1-306/6312頻敏變阻器BP1-306/5016頻敏變阻器 BP1-306/4020頻敏變阻器BP1-306/3225頻敏變阻器BP1-306/2532頻敏變阻器
BP1-308/4020頻敏變阻器
BP1-308/3225頻敏變阻器 BP1-308/2532頻敏變阻器
BP1-506/8006頻敏變阻器 BP1-506/5010頻敏變阻器BP1-506/6308頻敏變阻器BP1-506/10005頻敏變阻器BP1-508/5010頻敏變阻器 BP1-508/6308頻敏變阻器BP1-508/8006頻敏變阻器BP1-512/3216頻敏變阻器 BP1-512/4010頻敏變阻器BP1-512/4012頻敏變阻器BP1-512/6310頻敏變阻器BP1-512/4016 頻敏變阻器BP1-512/5010頻敏變阻器BP1-406/6316頻敏變阻器BP1-406/3225 頻敏變阻器BP1-406/6308頻敏變阻器BP1-406/5010頻敏變阻器BP1-406/6312頻敏變阻器BP1-406/3232頻敏變阻器BP1-406/8006頻敏變阻器BP1-406/5016頻敏變阻器 BP1-406/2532頻敏變阻器BP1-406/8010頻敏變阻器BP1-410/3225頻敏變阻器BP1-410/5016頻敏變阻器 BP1-410/4016頻敏變阻器BP1-410/2525頻敏變阻器BP1-410/3216頻敏變阻器 BP1-410/2532頻敏變阻器BP1-410/5012頻敏變阻器BP1-410/4020頻敏變阻器 BP1-410/2040頻敏變阻器
起重機起升調整電阻器
JZR2電機配套
（1）匹配JZR2系列電動機用不銹鋼電阻器型號
1)R □ □－□/ □ □－□
︱ ︱ ︱ ︱ ︱ ︱ ︱ 帶防護外殼代號“X”
︱ ︱ ︱ ︱ ︱ ︱ 電阻元件代號
︱ ︱ ︱ ︱ ︱ 不銹鋼電阻器箱數
︱ ︱ ︱ ︱ 電動機極數
︱ ︱ ︱ 電動機機座號
︱ ︱ 控制設備代號
︱ 不銹鋼電阻器
2)2 □ □ □－□－□/□ □－□
︱ ︱ ︱ ︱ ︱ ︱ ︱ ︱ ︱帶防護外殼代號“X”
︱ ︱ ︱ ︱ ︱ ︱ ︱ ︱ 電阻元件代號
︱ ︱ ︱ ︱ ︱ ︱ ︱ 不銹鋼電阻器箱數
︱ ︱ ︱ ︱ ︱ ︱ 電動機極數
︱ ︱ ︱ ︱ ︱ 電動機機座號
︱ ︱ ︱ ︱ 所配控制設備代號
︱ ︱ ︱ 控制方式 K-凸輪控制器 P1P2-平移機構
︱ ︱ P4P5-起升機構
︱ ︱ 通電持續率
︱ 設計序號（匹配JZR2系列電動機）
（2）匹配JZR2系列電動機用不銹鋼電阻器型號
R □ □ □－□－□/□ □－□
︱ ︱ ︱ ︱ ︱ ︱ ︱ ︱ ︱帶防護外殼代號“X”
︱ ︱ ︱ ︱ ︱ ︱ ︱ ︱ 電阻元件代號
︱ ︱ ︱ ︱ ︱ ︱ ︱ 電阻器箱數
︱ ︱ ︱ ︱ ︱ ︱ 電動機極數
︱ ︱ ︱ ︱ ︱ 電動機機座號
︱ ︱ ︱ ︱ 通電持續率
︱ ︱ ︱ 設計序號（匹配JZR2系列電動機）
︱ ︱ 控制系統代號
︱ 電阻器
YZR電機配套
R □ 5 □－□－□/□ □－□
︱ ︱ ︱ ︱ ︱ ︱ ︱ ︱ ︱防護外殼 （注）
︱ ︱ ︱ ︱ ︱ ︱ ︱ ︱ 電阻元件代號
︱ ︱ ︱ ︱ ︱ ︱ ︱ 電阻器箱數
︱ ︱ ︱ ︱ ︱ ︱ 電動機極數
︱ ︱ ︱ ︱ ︱ 電動機機座號
︱ ︱ ︱ ︱ 通電持續率
︱ ︱ ︱ 設計序號（匹配YZR系列電動機）
︱ ︱ 控制系統代號
︱ 電阻器
注：帶有外殼的代號為“X”，防護等級為IP23.，透用戶外防雨“X2”；戶內安全防護“X1”；不帶有外殼的則無“X”代號。
字母代號說明
1、電阻F元件代號:
“B”-ZB1及ZB2—康銅板形電阻器元件；
J（Y）-ZJ（Y）-鐵鉻鋁齒形（又稱大波浪電阻元件）；
D-ZD1-鐵鉻鋁小波浪電阻元件；
Ｈ－ZH-不銹鋼網狀形電阻器元件。
2、通電持續率TD%：
TD15%為“1”； TD25%為“2”； TD40%為“4”； TD60%為“6”
3、控制系統代號：
T-凸輪控制器控制（不對稱電阻）
K-凸輪控制器控制（不對稱電阻，轉子一相開路起動）
Q-用PQR10型即PQD6402型升降控制箱（七段電阻六段切換）
S-用PQS單相制動型升降控制箱（五段電阻四段切換）
Sf-用PQS單相制動型升降控制箱（六段電阻五段切換）
Y-RQY型PQR9型即PQD6401型平移控制箱
Z-PQZ型抓斗控制箱（四段電阻三段切換）
Ze-PQZ型抓斗控制箱（五段電阻四段切換）
F-QR2S二級反接制動升降控制箱
交流起重機·JZR2系列電動機成套電阻器：RT、22K5、22P1、22P2、24P2、24P4、22P5、24P5、RT22、RT24、RS22、RS24、RY22、RY24、RZ24、RP22、RP24、RQ22、RQ24系列
交流起重機·YZR系列電動機成套電阻器：RT51、RT52、RT54、RK51、RK52、RK54、RS52、RS54、RS56、RY52、RY54、RY56、RZ52、RZ54、RZ56、RQ52、RQ54、RQ56、RF52、RF54、RF56、RN52、RN54、RN56系列
塔機成套電阻器:RS54-132M2-6/1B (3.7KW) RS54-160M1-6/1B(3.7KW)
RY54-132M2-6/1B(3.7KW) RY54-160M1-6/1B(3.7KW)

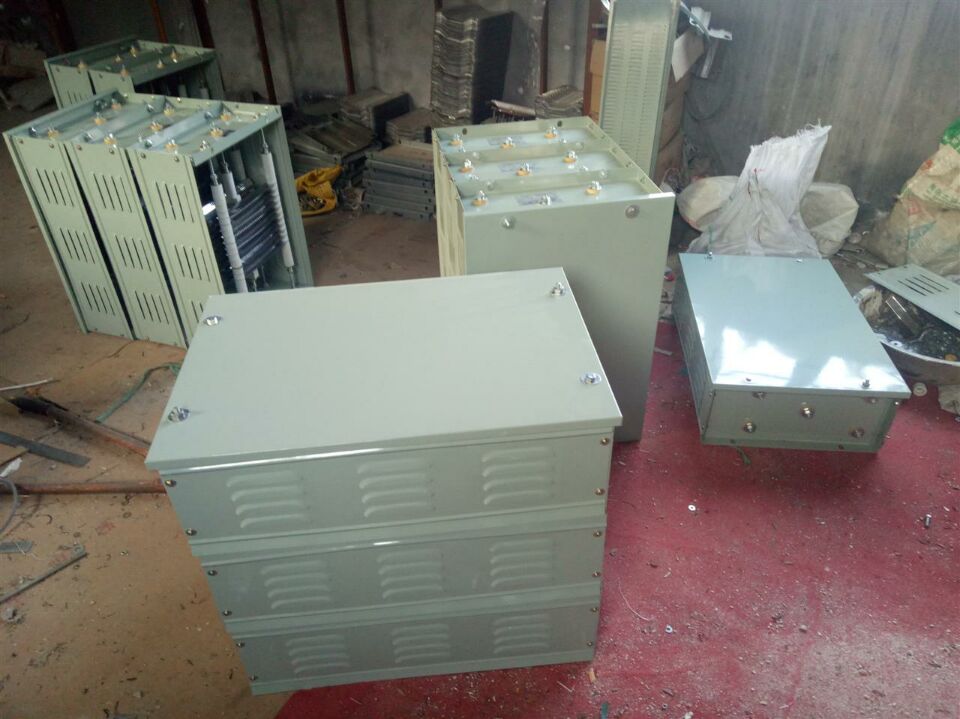

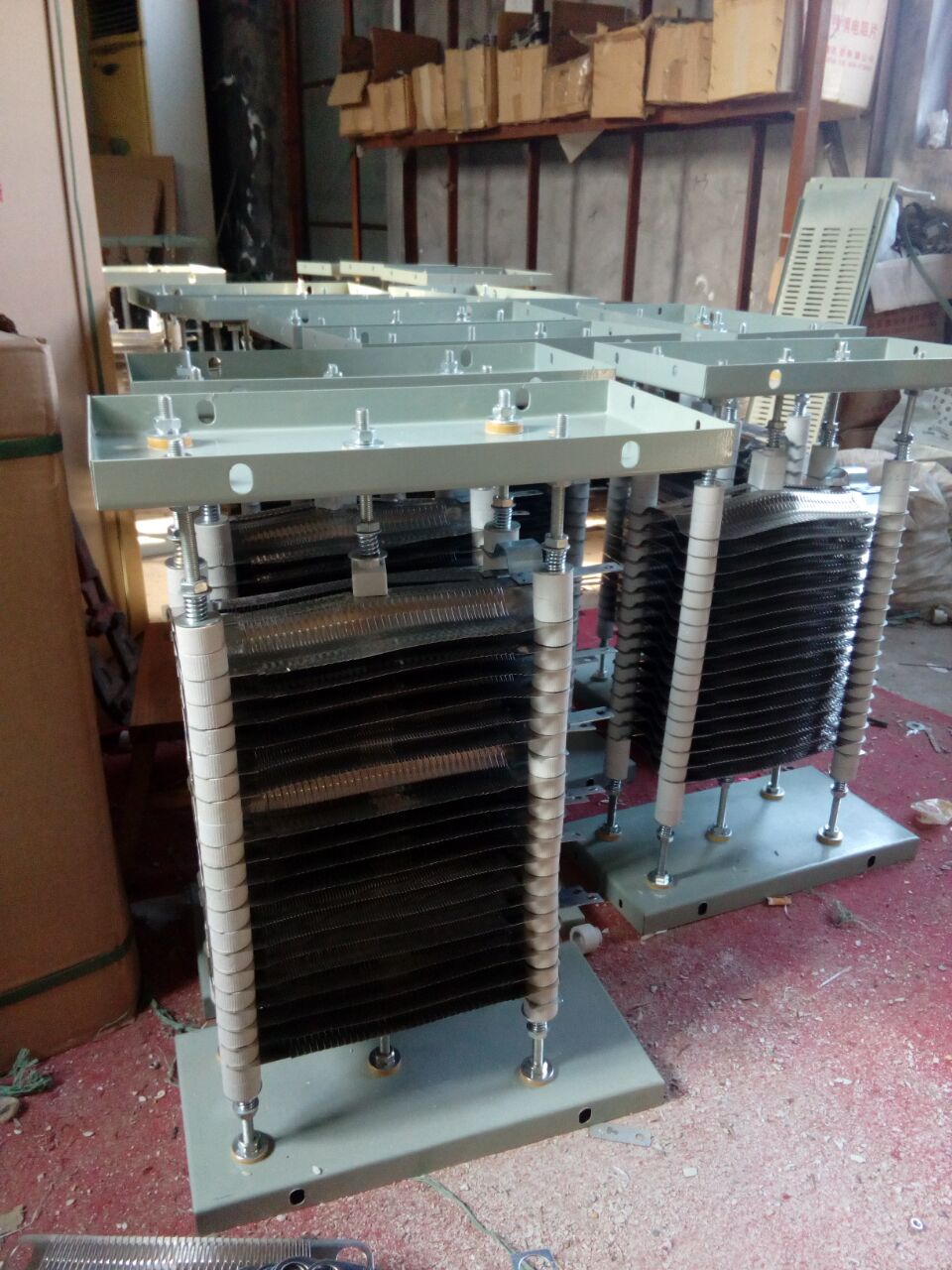

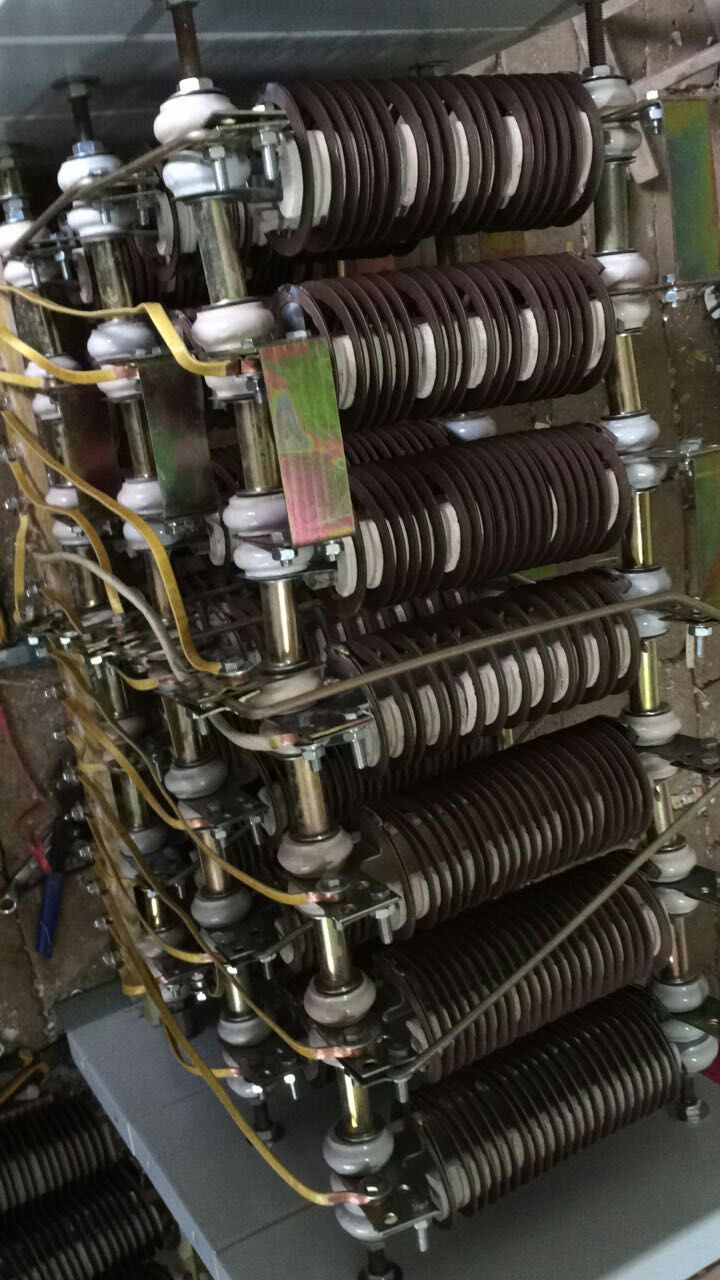

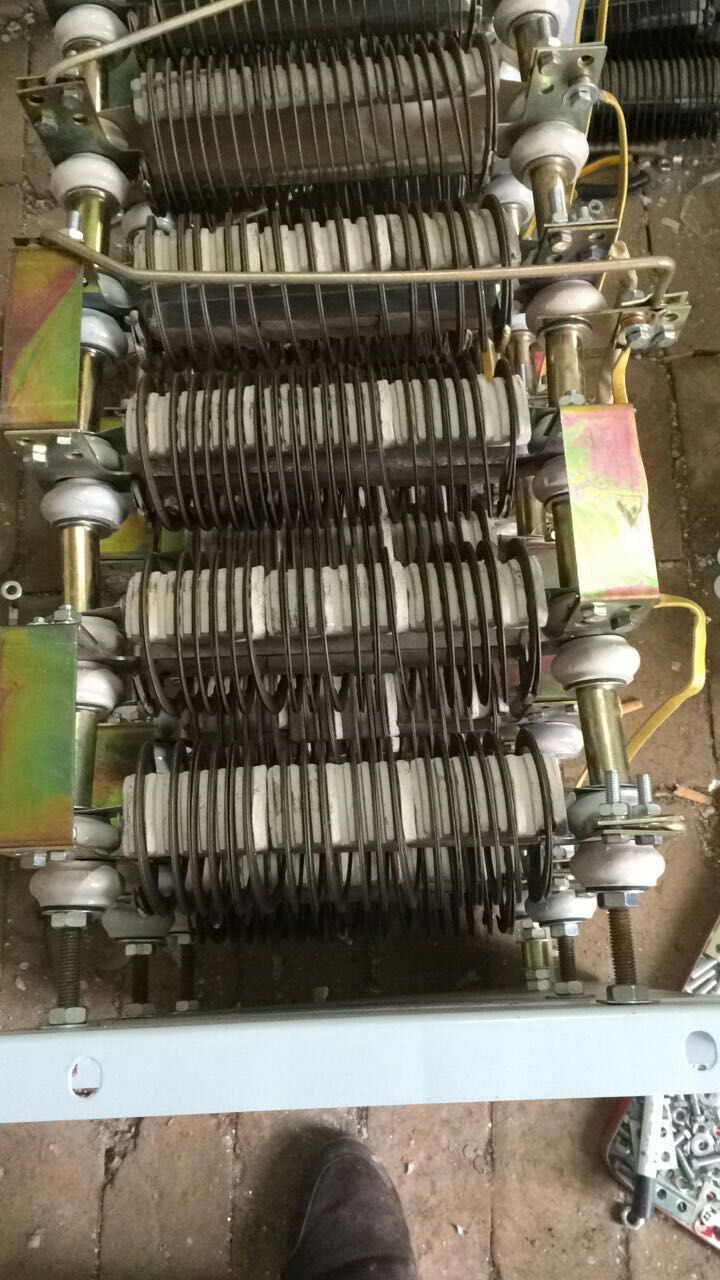

電阻器型號最后一位為“B”，表示康銅絲或不銹鋼絲材質，一般作為大車、小車、塔機起動調整。圖片為箱體內電片，訂購時請說明材質及箱體。
電阻器型號最后一位為Y（J、D），表示鐵鉻鋁材質，同“B”型一起稱為普通電阻器。一般作為主起升，副起升，抓斗等大功率電機配套起動調整電阻器。
不銹鋼電阻器，電阻器最后一位字母為H（W、C、C3、M），為不銹鋼網狀電阻器。作為新型，高性價比產品，可替代任何普通起動調整電阻器。我公司可定做各種不銹鋼標號，如430、201、304、310S等材質不銹鋼電阻器及電阻箱。
在消弧線圈接地系統補償量或選線無法滿足系統快速發展需要時，為了更好的限制系統過電壓水平以及快速的選擇和切除故障線路，多采用中性點經電阻接地方式、在發電系統中為了限制發動機出口流過的故障電流和限制過壓水平，也多采用中性點經電阻接地方式。
中性點經電阻接地可有效限制間歇弧光接地過電壓、降低系統操作過電壓、消除系統諧振過電壓、方便配置單相接地故障保護、可在短時間內有效切除故障線路。從而降低系統設備的絕緣水平，延遲系統設備的使用壽命，提高系統運行的安全可靠性。
山東慶云制造有限公司擁有一流的研發隊伍和精良的專用設備，專注于配電系統中性點接地保護系列產品、繼電保護裝置、過電壓保護裝置的研發、生產、銷 售。公司所開發的AL-BNR系列變壓器中性點接地電阻柜是6-35KV配電網中變壓器中性點接地保護專用成套設備，目前已廣泛應用于以電纜線路為主的城 市配電網、大型工業企業、工廠、機場、港口、地鐵等重要電力用戶配電網以及發電廠廠用電系統。
變壓器中性點接地電阻柜采用優質進口不銹鋼或國產不銹鋼電熱金屬材料，具有電導率高、溫度系數高、耐腐蝕、耐高溫、抗氧化能力強、抗拉強度高及阻值穩定等優良特點，產品運行安全可靠。
V中壓配電系統中，如果變壓器為三角形接法，則需加裝Z型接地變壓器，以便為系統人為引出中性點，以加裝中性點接地電阻。
型號說明
變壓器中性點接地電阻柜使用條件
1、海撥高度：不超過4000m
2、環境溫度：-40℃～+65℃
3、相對濕度：不大于95%（25℃）
4、安裝場所：空氣中不含化學腐蝕氣體和蒸汽，無爆炸性塵埃
5、電網頻率：48～52Hz（50 Hz系統），58～62 Hz（60 Hz系統）
6、適用于：戶內、戶外
7、電阻安裝點：正常狀態下中性點位移不超過運行相電壓的3%
注：特殊使用條件，請在訂貨時詳細提出。
變壓器中性點接地電阻柜常用規格型號、技術參數
6kV、10kV、35kV、66KV變壓器中性點接地電阻常規參數
注：1、電阻柜阻值可從1歐姆到2000歐姆，電流從1安培到2000安培設計，允許通流時間10s、15s、30s、60s、2h。電阻值的誤差±3%。
2、電阻柜用于戶外或戶外，柜體采用不銹鋼板或冷軋鋼板噴塑支持，耐腐蝕、防護等級高。
3、可加裝隔離開關，檢修方便，也可加溫濕度控制裝置。
4、可加裝智能監控裝置，可監測電阻柜正常運行狀態下中性點不平衡電流、電阻片、電阻柜內的溫度，也可以監測發生單相接地故障瞬間的電流以及記錄接地動作次數，并預留通訊接口，可將檢測、記錄的信息傳遞至主控室，使運行人員在第一時間內得到信息。
變壓器中性點接地電阻柜特點
1、針對性強，保護到位
AL-BNR變壓器中性點接地電阻柜適用于系統中性點采用小電阻或中電阻接地的場合。此時，電網出現單相接地故障時需立即跳閘切除故障線路。當電網出現 單相接地時，接地電阻向接地點提供附加阻性電流，使接地電流呈阻容性質，從而保證產生的過電壓不超過2.6倍的相電壓。
2、結構緊湊，便于安裝
AL-BNR變壓器中性點接地電阻柜將零散的Z型接地變壓器（如系統無中性點引出則需加裝）、電阻器、電流互感器、測量儀表、接地保護輸出端子等電器設 備整體組合在一個封閉金屬柜內，而且可以選配隔離開關、避雷器，成套供貨，安全可靠性高，布置清晰整齊，便于安裝調試及操作維護。
3、選材考究，充分保證產品質量
AL-BNR變壓器中性點接地電阻柜內的接地變壓器為優質干式變壓器，其一次繞組為“Z”形接線；電阻器采用不銹鋼鎳鉻合金（Cr20Ni80）材料制 成，導電率高、通流能力強、耐高溫、最高使用溫度可達1600℃；溫度系數≤ -0.045% /℃、阻值穩定、耐腐蝕、防燃防爆、可靠性高。用合金材料 組成的電阻全部采用電阻單元，以多個單元采用亞弧焊接而成框架式結構，電阻單元采用耐高溫絕緣子（高分子）支撐連接。根據不同的客戶要求我公司可提供進口 電阻器。
4、監測功能齊全，并提供模擬量輸出
AL-BNR變壓器中性點接地電阻柜可加裝智能監控裝置，可監測電阻柜正常運行 狀態下中性點不平衡電流、電阻片、電阻柜內的溫度，也可以監測發生單相接地故障瞬間的電流以及記錄接地動作次數，并預留通訊接口，可將檢測、記錄的信息傳 遞至主控室，使運行人員在第一時間內得到信息。
5、技術力量雄厚，服務周到
我公司為專業生產廠家，技術力量雄厚，售前的技術交流咨詢可隨時到位。售后的安裝技術指導可按用戶要求及時進行。
變壓器中性點接地電阻柜維護
接地電阻柜可靠性高，一般不需要專門停電維護，建議利用站內主變或母線停電檢修的機會進行檢查維護，檢查維護時必須嚴格執行安全操作規程和安全工作規程；
將電阻柜從系統上斷開；
打開柜門，直接查看箱內有無異常；
進行清潔處理；
檢查無破損的絕緣子和套管，用搖表確認瓷套絕緣性；
檢查電阻元件的完好性，測出電阻值，其值應在10%誤差以內；
檢查內部連接是否可靠；
檢查螺栓的緊固程度。
訂貨須知
訂貨時請告知以下參數
1、系統額定電壓:(KV)；
2、短時允許電流：（A）；
3、標稱電阻值：（Ω）；
4、是否加裝電流互感器（CT）：CT變比及容量，復合誤差；
5、進出線方式：上進下出，下進下出，可選；
6、短時允許通流時間：（S）；
7、電阻柜的材質、柜體（IP）防護等級、色標及安裝地點；
8、是否需要加裝接地記錄及溫濕度控制裝置；
9、是否需加裝隔離開關，以備檢修。
