ED-K DPG10系列大電流功率電感測試儀器
用途
德國ed-k品牌DPG10系列電感測量?jī)x器，體積小，可在高達1500A電流范圍以?xún)?nèi)，安全、快速、方便、精確地測量各類功率電感的電感量。
經由USB/RS232與電腦連接，以人機友好的測試軟件界面，簡單方便地自動繪制電感量-偏流電流的變化曲線，自動記錄測試時間、測試條件和測試數據。
儀器型號
| 型號 | 最大可調測試電流 | |||
|---|---|---|---|---|
| 范圍1 | 范圍2 | 范圍3 | ||
| DPG10-1500A | 1A...9A | 10A...99A | 100...1500A | |
| DPG10-1000A | 1A...9A | 10A...99A | 100...1000A | |
| DPG10-100A | 0.1A...0.9A | 1.0A...9.9A | 10.0...100A |
適用范圍
適合各類電感磁芯及器件的研發及產品檢測，PFC功率電感器，開關電源、逆變電源、DC/DC變換器件中德濾波電感，變壓器等。特別適用于超大尺寸的功率電感器的測試。
鐵粉芯、合金粉芯、鐵氧體、非晶納米晶合金、硅鋼片等。
磁芯形狀：環形、矩形及其切口、E型、棒狀、罐形等各種磁芯形式的電感器件。
測試原理
對電感器件施加恒定的電壓脈沖，測量其電壓與di/dt的變化值以計算電感量。

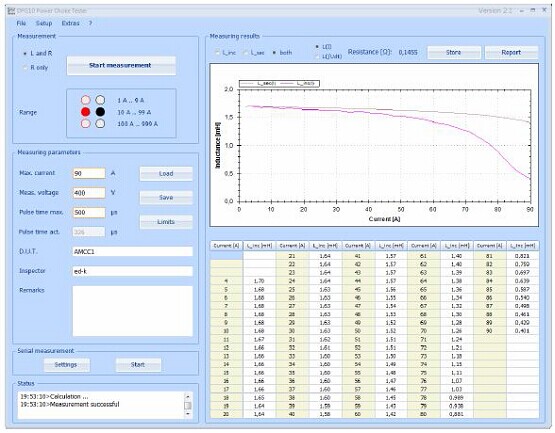

操作界面與測量結果
技術規格
最大輸出電壓 可調范圍10〜400V
最大脈沖持續時間 可調范圍3μs 至70 毫秒
最大脈沖能量 900J （選項/ E：2500J）
RS232 接口：
參數 115200，N，8, 1
電氣絕緣 是的
連接器 D-SUB-9 pole 母
安全鎖接口：
連接器 D-SUB-9 pole 公
接口引腳分配 引腳5（ – ）和引腳6（+）;
可以通過外部浮動安全開關（5VDC/50mA）來鏈接
電源電壓：
電源電壓 207 … 253 VAC / 50 … 60 赫茲
103 … 127 VAC; 90 … 110VAC 電壓范圍可按需定做
功率消耗 110 VA 最大。 （90 W 最大。）
選項/ E 型：220 VA 最大。 （180 W 最大。）
環境條件：
工作環境 0 … 50°C，無結露
儲存，運輸 -20 … 75°C，無結露
允許的安裝高度 ≤離海平面2000 米
重量，尺寸：
重量 7.2 千克（選項/ E 型設備 10.7 千克）
外形尺寸 370（寬）x 320（長）x 167（高）mm3
精度*
DPG10 – 1000A UND DPG10-1500A：
測量范圍1：
Imessmax ≤3 A ±（1.0％+ 3 / Imeasmax * 0.9％）
Imessmax ≥4 A ±（1.0％+ 10 / Imeasmax * 0.9％）
測量范圍2：
Imessmax ≤30 A ±（1.0％+ 30 / Imeasmax * 0.9％）
Imessmax ≥31 A ±（1.0％+ 100 / Imeasmax * 0.9％）
測量范圍3：
Imessmax ≤309 A ±（1.0％+ 300 / Imeasmax * 0.9％）
Imessmax ≥310 A ±（1.0％+ 1000 / Imeasmax * 0.9％）
測量范圍3（DPG10 – 1500A）：
Imessmax ≤499 A ±（1.0％+ 500 / Imeasmax * 0.9％）
Imessmax ≥500 A ±（1.0％+ 1500 / Imeasmax * 0.9％）
脈沖時間測量 ±（0.02％+ 2 微秒）
電阻測量 從0,0 至300,0 m ±（0.5％+ 0.8 m）
從300〜3000 m ±（0.5％+8 m）
DPG10 – 100A：
測量范圍1：
Imessmax ≤0,3 A ±（1.0％+ 0.3 / Imeasmax * 0.9％）
Imessmax ≥0,4 A ±（1.0％+ 1 / Imeasmax * 0.9％）
測量范圍2：
Imessmax ≤3,0 A ±（1.0％+ 3 / Imeasmax * 0.9％）
Imessmax ≥3,1 A ±（1.0％+ 10 / Imeasmax * 0.9％）
測量范圍3：
Imessmax ≤30,9 A ±（1.0％+ 30 / Imeasmax * 0.9％）
Imessmax ≥31,0 A ±（1.0％+ 100 / Imeasmax * 0.9％）
脈沖時間測量 ±（0.02％+ 2 微秒）
電阻測量 從0 到3 ±（0.5％+8 米？）？
從3 至30 ±（0.5％+ 80 m）
請注意：
以上精度值的有效條件為：
脈沖時間> 10μs，電感> 10μH，而且在激勵線和感應線之間具有低的寄生電感耦合。
脈沖時間可以粗略估計如下：T = Laverage * Imax/ Umeas
開爾文測試線（ 可選附件）
也可以購買可選附件–開爾文測試線來連接測試部件。因?yàn)榧?lì)線和檢測線連接都集成在一對鱷魚夾中，簡化了4 線連接，使得測試操作過程更為簡易化。但是對于電感量小于10 μH的情況，由于感測線與激勵線之間的較強的感應式耦合，原則上不推薦使用開爾文測試線來進行測試，而應采用4 線法來進行測試。
上圖測試組件的4 線法測試的正確連接
上圖顯示了使用儀器自帶的標準連接線對測試組件的標準的正確的4 線連接。一個檢測線和一個激勵線的終端必須各自連接到測試組件的每個連接桿上。不允許的將檢測線和一個激勵線的終端連接在一起后再連接到測試組件上，因?yàn)檫@將導致測試探針接觸電阻使得大大影響測試結果。
