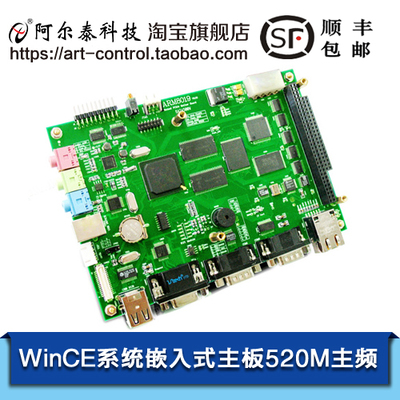

ARM8019
嵌入式工控主板數據手冊
ARM8019是北京阿爾泰科技發展有限公司結合PC104總線規范設計的一款工業級嵌入式主板，CPU采用Inb公司XScal系列PXA270，主頻高達520MHz，整板功耗僅為5W,其上運行嵌入式Linux或WinCE操作系統，可以處理多種計算任務。
主板采用超低功耗嵌入式處理器，無風扇設計，超寬工作溫度-40°C ~+85°C，低溫工作性能優良，高溫工作徹底解決了由于風扇可靠性而引起的故障。該主板以更高的穩定性、更低的成本、更低的功耗?？梢詮V泛應用于工業控制、人機界面、網絡終端、POS機等領域。
硬件特性
主板尺寸（Size）
尺寸：165mm x 115mm x 20mm；
中央處理器（CPU）：
Inb公司XScal系列PXA270處理器
工作頻率范圍：104MHz～520MHz；
主頻520MHz，功耗僅為750mW
系統存儲器（SDRAM）
工業級64MB的PC1動態隨機存儲器
固態存儲器（Solid State Memory）
NorFlash： 2MB（Inb StrataFlashMemory）
NandFlash：256MB（Samsung NandFlash Memory）
CF Card ：256MB～1GB（TrueIDE Mode）
顯示系統（Display System）
LCD接口 ：支持DSTN和TFT液晶屏，最大分辨率為800x600
VGA接口 ：可接普通電腦顯示器, 分辨率為800x600
音頻系統（Audio System）
AC97音頻接口：Phone x 1、Line In x 1、MIC x 1
觸摸屏接口： 支持4線電阻式觸摸屏
通訊接口（Communication Interface）
RS22串口 ：1個，三線串口，波特率高達921.6Kbps
全功能串口：1個，九線串口，波特率高達921.6Kbps
RS485接口 ：1個，工業級標準RS485接口；
USB HOST ：2個，USB2.0協議，波特率高達12Mbps
USB Client：1個，USB2.0協議，波特率高達12Mbps
Ethernet ：1個，工業級芯片，10M/100Mbps自適應
WLAN ：1個，無線網卡擴展 802.11b/g（選配）
PC104總線（PC104 Bus）
擴展出PC104總線
其他設備（Other Device）
直流蜂鳴器：1個
LED燈：2個
RTC與備用電池
獨立看門狗定時器
通用I/O，8路緩存數字輸入/8路緩存數字輸出（5V）
JTAG調試接口
工藝特點（Technics Characteristic）
6層PCB設計，穩定性高、抗干擾能力強
工作溫度（Operation Temperature）
工業級工作溫度：-40°C ~+85°C
軟件資源
ARM8019嵌入式主板提供所有功能部件在WinCE5.0和Linux2.6.x下的驅動，
其具體的資源如下：
PC104總線驅動； 無線網卡驅動（選配）；
NandFlash驅動程序（在WinCE5.0操作系統下識別為一個磁盤）
TFT/DSTN液晶屏驅動程序；
VGA接口驅動；
USB HOST驅動程序，支持USB鼠標、鍵盤、U盤等
AC97音頻驅動；
觸摸屏驅動程序；
USB DEVICE驅動程序； 全功能串口驅動程序；
10M/100M以太網驅動程序； RS22驅動程序、標準串口驅動；
RTC驅動程序； 蜂鳴器驅動程序；
CF卡驅動程序； LED燈驅動程序；
通用I/O驅動程序；
