ARM8603
嵌入式工控板數據手冊
隨著信息化、智能化、網絡化的發展，嵌入式系統技術也得到了廣闊的發
展空間。進入21世紀以來，嵌入式技術逐漸成熟并全面展開。

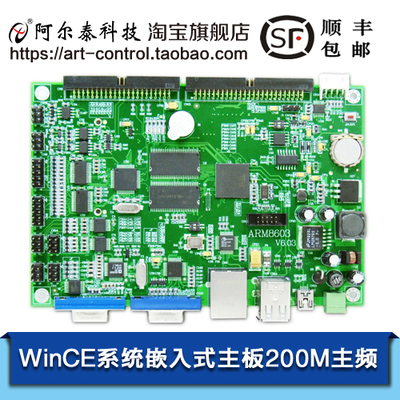

ARM8603是我公司推出的一款超低功耗工業級嵌入式主板，采用Atmel公司
的AT91SAM9263微處理器，板上集成USB、LAN、AUDIO、VGA、SD、CF、
CAN等接口，可運行WinCE、Linux嵌入式操作系統。200MHz的主頻，緊湊
規范的布局，豐富的接口資源和對苛刻環境的適應性使其以更高的速度和穩定
性、更低的成本和功耗廣泛應用于工業控制、人機界面、網絡終端、POS機等
領域。
安全須知
電氣方面安全性
▲ 為避免可能的電擊造成嚴重損害，在移動主板之前，請先將主板的電源
切斷。
▲ 當您要加入硬件設備到系統中或者要移除系統中的硬件設備時，請務必
先連接該設備的信號線，然后再連接電源線。
▲ 請確定電源的電壓設置已調整到所規定的電壓標準值。
操作方面的安全性
■ 在您安裝主板以及加入硬件設備之前，請務必詳細閱讀本手冊所提供的
相關信息。
■ 在使用本產品之前，請確定所有的排線、電源線都正確地連接好。若您
發現有任何重大的瑕疵，請盡快聯系我們或您的經銷商。
■ 為避免發生電氣短路情形，請務必將所有沒用到的螺絲、回形針及其它
零件收好，不要遺留在主板上。
■ 灰塵、濕氣以及劇烈的溫度變化都會影響主板的使用壽命，因此請盡量
避免放置在這些地方。
■ 若在本產品使用上有任何的技術性問題，請和我們的技術支持人員聯
系。
■ 在系統的啟動過程中，不可斷電。否則，有可能會損壞NAND FLASH
器件。
特性配置
系 統
操作系統 WinCE 5.0，Linux2.6.30 操作系統
C P U Atmel公司AT91SAM9263處理器，主頻200MHz
內 存 64MB，SDRAM
存 儲 器 256MB NAND FLASH，掉電非易失，可升級到1GB
4MB DATA FLASH，可用于存儲啟動代碼
外部接口
U S B 2路主(HOST)USB，USB2.0協議，波特率高達12Mbps
1路從(DEVICE)USB，USB2.0協議，波特率高達12Mbps
串 口 1個RS－232串口，五線制，波特率高達115200 bps
2個RS－232串口，三線制，波特率高達115200 bps
2個全功能串口，九線制，波特率高達115200 bps
1個調試串口，三線接口，波特率設置為115200 bps
網 口 1路10M/100M自適應網口，支持標準 TCP/IP 通訊協議
硬盤接口 1個，支持筆記本硬盤
音頻接口 1個
CF卡接口 1個，支持256MB～8GB(TRUE IDE模式)
SD卡接口 1個，支持容量可達2GB
CAN總線接口 1個，支持標準CAN2.0協議
SPI總線接口 1個
電源接口 12V～36V寬范圍直流供電
顯示系統
LCD接口 支持TFT液晶屏，出廠設置分辨率為800 × 600
觸摸屏接口 支持4線電阻式觸摸屏
VGA接口 可接普通電腦顯示器, 分辨率為600 × 480
其他設備
L E D 燈 1個系統電源指示燈（LED1）
2個CPU狀態燈（LED2、LED3）
1個CF卡指示燈（LED4）
1個硬盤指示燈（LED5）
JTAG接口 提供下載與調試功能
復位電路 1個復位按鍵
R T C 提供IIC總線接口的外部低功耗高精度RTC
工作環境及結構特征
工藝特點 6層PCB設計，穩定性高，抗干擾能力強
工作溫度 -0 ℃ ～ +60 ℃
存儲溫度 -0 ℃ ～ +75 ℃
工作濕度 最大相對濕度90%
供 電 采用12V～36V寬范圍直流供電
板卡尺寸 150mm × 00mm
