6ES7318-3EL01-0AB0西門子CPU 319-3 PN/DP模塊

西門子CPU 319-3 PN/DP中央處理器

CPU 319-3 PN/DP，用于具有中/大規模的程序用于具用于具有極大容量程序量何組網能力以及使用PROFIBUS DP和PROFINET IO進行分布式組態的工廠，在PROFInet上實現基于組件的自動化中實現分布式智能系統

6ES7318-3EL01-0AB0

6ES7318-3EL01-0AB0 SIMATIC S7-300 CPU 319-3 PN/DP, 中央處理器 帶有 2 MB 工作存儲區, 1. 接口 MPI/DP 12MBIT/S, 2. 接口 DP-MASTER/SLAVE, 3. 接口 以太網 PROFINET, 帶有 2個 PORT SWITCH,必須有 MMC卡



德國西門子（SIEMENS）公司生產的可編程序控制器在我國的應用也相當廣泛，在冶金、化工、印刷生產線等領域都有應用。西門子（SIEMENS）公司的PLC產品包括LOGO、S7-200、S7-1200、S7-300、S7-400等。 西門子S7系列PLC體積小、速度快、標準化，具有網絡通信能力，功能更強，可靠性高。S7系列PLC產品可分為微型PLC（如S7-200），小規模性能要求的PLC（如S7-300）和中、高性能要求的PLC（如S7-400）等。



上海君俞自動化科技有限公司

24小時銷售技術服務熱線 ：15201763856 田源（微信同步）

電話（Tel）：15802142282 朱女士（微信同步）

傳真（Fax）：+86-021-37653206

郵箱（Email）：3088672602@qq.com

商務（ Q Q ）：3088672602

地址（Add）：上海市松江區西林北路889弄7號



《銷售態度》：質量保證、誠信服務、及時到位！

《銷售宗旨》：為客戶創造價值是我們永遠追求的目標！

《服務說明》：現貨配送至全國各地含稅（17%）含運費！

《產品質量》：原裝正品，全新原裝！

《產品優勢》：專業銷售 薄利多銷 信譽好，口碑好，價格低，貨期短，大量現貨,服務周到！

代理西門子S7-300PLC模塊        西門子S7-300模塊代理商，西門子PLC代理商，西門子CPU代理商，S7-300模塊，代理西門子PLC，代理西門子CPU，西門子S7-300CPU模塊，西門子PLC模塊，西門子CPU模塊。西門子S7-300代理商，代理西門子S7-300，西門子S7-300主機，西門子S7-300中央處理器，西門子S7-300模塊，西門子S7-300價格及型號規格，西門子S7-300模塊價格及型號規格 。

代理西門子：西門子PLC模塊，西門子觸摸屏，西門子變頻器，西門子軟啟動器，西門子數控主板，西門子電纜   新機遇、新挑戰、新市場；服務只有起點，
滿意沒有終點 歡迎廣大客戶來電咨詢:15201763856
本公司代理西門子全系列產品，價格很有優勢，
并提供專業技術服務，詳情請來電咨詢給我們，我們將竭誠為你服務。

產品銷往：上海，天津，北京，深圳，哈爾濱，河北、 山西、 遼寧、 吉林、 黑龍江、 江蘇、 浙江、安徽、 福建、 江西、 山東、 河南、 湖北、湖南、 廣東、 海南、 四川、 貴州、 云南、 陜西、 甘肅、 青海、



西門子CPU 317-2 DP產品信息：

Overview

• CPU具有很高的處理性能，大容量程序存儲器和程序框架
• 用于系列機器、專用機器以及工廠中的跨領域自動化任務
• 與集中式I/O和分布式I/O一起，可用作生產線上的中央控制器
• PROFINETI/O控制器，用于在PROFINET上運行分布式I/O
• 用于連接 CPU 作為 SIMATIC 或 非西門子 PROFINET I/O 控制器下的 PROFINET 設備的 PRIFINET 智能設備
• 用于 2 端口交換機的 PROFINET 接口
• PRIFIBUS 或 PROFINET 上的等時同步模式
• 集成 Web 服務器，帶有創建用戶定義的 Web 站點的選項
• 在基于組件的自動化中實現分布式智能系統(PROFINET)
• PROFINET 代理，用于基于部件的自動化（CBA）中的 PROFIBUS DP 智能設備
• 可以選用SIMATIC工程工具

CPU 運行需要 SIMATIC 微存儲卡 (MMC)。

Area of application

CPU 319-3 PN/DP是最快速的S7-300 CPU,具有大容量程序存儲器.除了用于集中式I/O外，還可用于分布式自動化結構中。例如，用于生產線上的集中控制器或具有高速處理的機床控制器。

其程序框架特別適用于使用SIMATIC工程工具，例如：

• 用SCL編程
• 用 S7-GRAPH 進行順序控制編程

因此，該CPU特別適用于通過軟件實現的技術功能任務，例如：

• 用Easy Motion Control實現運動控制
• 用STEP 7塊或標準／模塊化PID控制實時軟件解決閉環控制任務

通過使用 SIMATIC S7-PDIAG 加強過程診斷能力。

通過CPU內置的通訊設備，無需其它組件即可實現網絡自動化解決方案．

Design

CPU 319-3 PN/DP 裝配有：

• 通過附加的ERTEC 400 ASIC實現多處理器系統，滿足PROFINET通訊
• 極高的處理性能和通訊性能
• 2 MB RAM(可存儲約 680 K 條指令)；
  通過擴展RAM執行用戶程序，可以顯著提高用戶程序的空間。作為程序裝載存儲器的微型存儲卡（最大為 8 MB）也允許將可以項目（包括符號和注釋）保存在 CPU 中。裝載存儲器還可用于數據歸檔和配方管理。
• 靈活的擴展能力;
  多達 32 個模塊，（4排結構）
• MPI/DP 組合接口；
  第1個內置 DP 接口可以最多同時建立 32 個與 S7-300/400 或與 PG、PC、OP 的連接。在這些連接中，始終分別為 PG 和 OP 各保留一個連接。
  MPI 可以通過“全局數據通訊”與最多32個CPU組建簡單的網絡。
  該接口可從MPI接口重新設置為DP接口。
  PROFIBUS DP 接口:
  全面支持 PROFIBUS DP V1 標準。這將增加 DP V1 標準從站在診斷和參數賦值能力的范圍。
• DP 接口；
  第2個內置 DP 接口可以最多同時建立 32 個與 S7-300/400 或與 PG、PC、OP 的連接。在這些連接中，始終分別為 PG 和 OP 各保留一個連接。
  DP接口可作為DP主站或DP從站使用。在該接口上，PROFIBUS DP從站可在等時模式下運行．全面支持 PROFIBUS DP V1 標準。這將增加 DP V1 標準從站在診斷和參數賦值能力的范圍。
• 以太網接口；
  CPU 319-3 PN/DP 的第 3 個集成接口是一個基于以太網 TCP/IP 的 PROFINET 接口，帶有雙端口交換機。它支持下列協議：
  • S7通訊用于在SIMATIC控制器間進行數據通訊
  • PG/OP 通訊，用于通過 STEP 7 進行編程、調試和診斷
  • 與HMI和SCADA連接的PG/OP通訊
  • 在PROFINET上實現開放的TCP/IP、UDP和ISO-on-TCP (RFC1006)通訊
  • SIMATIC NET OPC-Server用于與其它控制器以及CPU自帶的I/O設備進行通訊

Functions

• 口令保護;
  用戶程序使用密碼保護，可防止非法訪問。
• 診斷緩沖;
  診斷緩沖區中可存儲最后 500 條錯誤和中斷事件，其中的 100 條事件可以長期存儲。
• 免維護的數據后備;
  在電源恢復后，CPU 自動保存所有數據（最大700KB），當重新上電后，可繼續保留這些數據。

可參數化的特性

可以使用 STEP 7 對 S7 的組態、屬性以及CPU的響應進行參數設置：

• 概要：
  定義名稱、工廠名稱和位置名稱
• 起動；
  定義 CPU 的啟動特性和監視時間
• 等時模式中斷；
  設置 DP 主站系統、子過程映像數量和延時時間
• 循環/時鐘存儲器；
  指定最大循環時間和負載。設置時鐘存儲器地址。啟用優先 HMI 通訊
• 保持性；
  設置保持區
• 時鐘中斷;
  設定起始日期、起始時間和間隔周期
• 看門狗中斷；
  周期設定
• 系統診斷；
  定義診斷報警的處理和范圍
• 時鐘；
  設定AS內或MPI上的同步類型
• 防護等級；
  定義程序和數據的訪問權限
• 通訊；
  保留連接源
• Web；
  CPU 的 Web 服務器設置
• MPI/PROFIBUS-DP接口:
  設置接口類型。定義站的地址對操作模式進行參數化，并組態使用 PROFIBUS DP 時的傳輸區對時間同步進行參數化
• PROFIBUS DP 主站/從站接口；
  針對分布式 I/O 的用戶定義地址分配。對操作模式進行參數化，并組態使用 PROFIBUS DP 時的傳輸區。對時間同步進行參數化
• PROFINET 接口；
  設置地址。對 PROFINET 屬性、智能設備功能、PROFINET 上的同步類型、使用 NTP 步驟的時間同步、介質冗余和 KeepAlive 功能進行參數化。參數化端口 1 和端口 2

顯示功能與信息功能

• 狀態和故障指示；
  發光二極管顯示，例如，硬件、編程、定時器、I/O、總線故障以及運行狀態，如RUN、STOP、Startup。此外，顯示維護要求
• 測試功能；
  可使用編程器顯示程序執行過程中的信號狀態，可以不通過用戶程序而修改過程變量，以及輸出堆棧內容。
• 信息功能；
  通過編程器以文本形式為用戶提供存儲能力信息、CPU的運行模式，以及工作存儲器和裝載存儲器當前的使用情況、當前的循環時間和診斷緩沖區的內容。

集成的通訊功能

• 編程器/OP 通訊
• 全局數據通訊
• S7 基本通訊
• S7 通訊
• S5可兼容通訊
• 路由
• 數據記錄路徑
• PROFIBUS DP 主站/從站
• 通過 TCP/IP、UDP 和 ISO-on-TCP (RFC1006)進行開放式通訊
• PROFINET IO 控制器
• PROFINET 智能設備
• PROFINET CBA（基于組件的自動化）
• Web 服務器

系統功能

CPU 具有廣泛的系統功能特性，諸如：診斷、參數賦值、報警、定時和測量等。

詳細信息請參見手冊。

Technical Specifications

Order number		6ES7318-3EL01-0AB0
		CPU319-3 PN/DP, 2 MB
General inbation
Engineering with
● Programming package		STEP 7 V5.5 or higher
Supply voltage
Rated value (DC)
● 24 V DC		Yes
Power loss
Power loss, typ.		14 W
Memory
Work memory
● integrated		2 048 kbyte
● Size of retentive memory for retentive data blocks		700 kbyte
Load memory
● Plug-in (MMC), max.		8 Mbyte
CPU processing times
for bit operations, typ.		0.004 µs
for word operations, typ.		0.01 µs
for fixed point arithmetic, typ.		0.01 µs
for floating point arithmetic, typ.		0.04 µs
Counters, timers and their retentivity
S7 counter
● Number		2 048
IEC counter
● present		Yes
S7 times
● Number		2 048
IEC timer
● present		Yes
Data areas and their retentivity
Flag
● Number, max.		8 192 byte
Address area
I/O address area
● Inputs		8 192 byte
● Outputs		8 192 byte
Process image
● Inputs, adjustable		8 192 byte
● Outputs, adjustable		8 192 byte
Time of day
Clock
● Hardware clock (real-time)		Yes
Operating hours counter
● Number		4
1. Interface
Interface type		Integrated RS 485 interface
Physics		RS 485
Functionality
● MPI		Yes
● PROFIBUS DP master		Yes
● PROFIBUS DP slave		Yes; A DP slave at both interfaces simultaneously is not possible
● Point-to-point connection		No
DP master
● Number of DP slaves, max.		124
2. Interface
Interface type		Integrated RS 485 interface
Physics		RS 485
Functionality
● MPI		No
● PROFINET IO Controller		No
● PROFINET IO Device		No
● PROFINET CBA		No
● PROFIBUS DP master		Yes
● PROFIBUS DP slave		Yes; A DP slave at both interfaces simultaneously is not possible
DP master
● Number of DP slaves, max.		124
3. Interface
Interface type		PROFINET
Physics		Ethernet RJ45
Interface types
● Number of ports		2
Functionality
● MPI		No
● PROFINET IO Controller		Yes; Also simultaneously with I-Device functionality
● PROFINET IO Device		Yes; Also simultaneously with IO Controller functionality
● PROFINET CBA		Yes
● PROFIBUS DP master		No
● PROFIBUS DP slave		No
Isochronous mode
Isochronous operation (application synchronized up to terminal)		Yes; Via 2nd PROFIBUS DP or PROFINET interface
Communication functions
PG/OP communication		Yes
Data record routing		Yes
Global data communication
● supported		Yes
S7 basic communication
● supported		Yes
S7 communication
● supported		Yes
S5 compatible communication
● supported		Yes; via CP and loadable FC
Open IE communication
● TCP/IP		Yes; via integrated PROFINET interface and loadable FBs
— Number of connections, max.		32
● ISO-on-TCP (RFC1006)		Yes; via integrated PROFINET interface and loadable FBs
— Number of connections, max.		32
● UDP		Yes; via integrated PROFINET interface and loadable FBs
— Number of connections, max.		32
Web server
● supported		Yes
Number of connections
● overall		32
Ambient conditions
Ambient temperature during operation
● min.		0 °C
● max.		60 °C
Configuration
Programming
Programming language
— LAD		Yes
— FBD		Yes
— STL		Yes
— SCL		Yes
— CFC		Yes
— GRAPH		Yes
— HiGraph®		Yes
Know-how protection
● User program protection/password protection		Yes
● Block encryption		Yes; With S7 block Privacy
Dimensions
Width		120 mm
Height		125 mm
Depth		130 mm
Weights
Weight, approx.		1 250 g







西門子S7-300系列PLC介紹

S7-300
模塊化微型 PLC 系統，滿足中、小規模的性能要求
各種性能的模塊可以非常好地滿足和適應自動化控制任務
簡單實用的分布式結構和多界面網絡能力，應用十分靈活
操作方便，設計簡單，不含風扇
任務增加時可順利擴展
大量的集成功能，使它功能非常強勁



S7-300

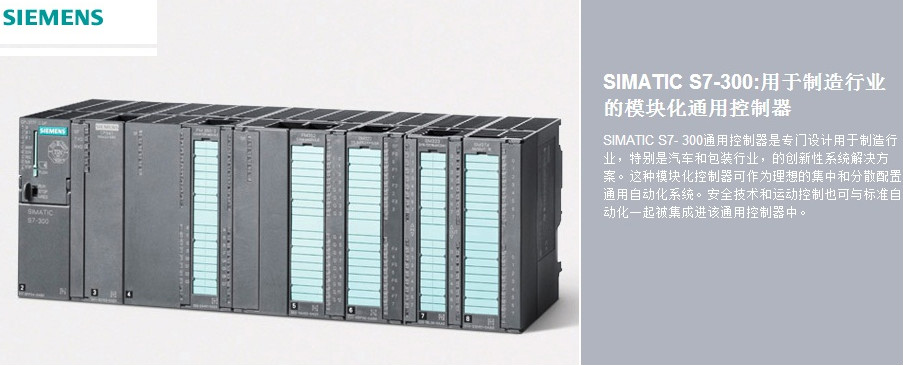

SIMATIC S7-300 是模塊化的微型 PLC 系統，可滿足中、低端的性能要求。

模塊化、無風扇設計、易于實現分布式結構以及方便的操作,使得 SIMATIC S7-300 成為中、低端應用中各種不同任務的經濟、用戶友好的解決方案。

SIMATIC S7-300 的應用領域包括：

特殊機械，
紡織機械，
包裝機械，
一般機械設備制造，
控制器制造，
機床制造，
安裝系統，
電氣與電子工業及相關產業。
多種性能等級的 CPU，具有用戶友好功能的全系列模塊，可允許用戶根據不同的應用選取相應模塊。任務擴展時，可通過使用附加模塊隨時對控制器進行升級。

西門子S7-300系列標準型CPU有7種型號：

7種標準型號有：CPU(CPU 312,CPU 314,CPU 315-2 DP,CPU 315-2 PN/DP,CPU 317-2 DP,CPU 317-2 PN/DP,CPU 319-3 PN/DP)
7種CPU可在-25°C 至 +60°C的擴展的環境溫度范圍中使用
具有不同的性能等級，滿足不同的應用領域。（銷售熱線：15201763856）



7種標準型號分別適用如工廠如下：

CPU 312，用于小型工廠
CPU 314，用于對程序量和指令處理速率有額外要求的工廠
CPU 315-2 DP，用于具有中/大規模的程序量以及使用PROFIBUS DP進行分布式組態的工廠
CPU 315-2 PN/DP，用于具有中/大規模的程序量以及使用PROFIBUS DP和PROFINET IO進行分布式組態的工廠，在PROFInet上實現基于組件的自動化中實現分布式智能系統
CPU 317-2 DP，用于具有大容量程序量以及使用PROFIBUS DP進行分布式組態的工廠
CPU 317-2 PN/DP，用于具有大容量程序量以及使用PROFIBUS DP和PROFINET IO進行分布式組態的工廠，在PROFInet上實現基于組件的自動化中實現分布式智能系統
CPU 319-3 PN/DP，用于具有極大容量程序量何組網能力以及使用PROFIBUS DP和PROFINET IO進行分布式組態的工廠，在PROFInet上實現基于組件的自動化中實現分布式智能系統



西門子S7-300系列緊湊型CPU有以下6種型號：

6種緊湊型CPU(帶有集成的技術功能和集成I/O)
6種CPU可在-25°C 至 +60°C的擴展的環境溫度范圍中使用
具有不同的性能等級，滿足不同的應用領域。（銷售熱線：15201763856）

CPU 312C，具有集成數字量 I/O 以及集成計數功能的緊湊型 CPU
CPU 313C，具有集成數字量和模擬量 I/O 的緊湊型 CPU
CPU 313C-2 PtP，具有集成數字量 I/O 、2個串口和集成計數功能的緊湊型 CPU
CPU 313C-2 DP，具有集成數字量 I/O 、PROFIBUS DP 接口和集成計數功能的緊湊型 CPU
CPU 314C-2 PtP，具有集成數字量和模擬量 I/O 、2個串口和集成計數、定位功能的緊湊型 CPU
CPU 314C-2 DP，具有集成數字量和模擬量 I/O、PROFIBUS DP 接口和集成計數、定位功能的緊湊型 CPU



西門子S7-300系列信號模塊如下：

SIMATIC S7-300 的 I/O 模塊：

（1）數字量模塊
SM 321 數字量輸入模塊

SM 322 數字量輸出模塊

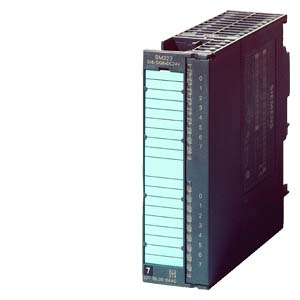

SM 323 / SM 327 數字量輸入/輸出模塊

數字量輸入/輸出
靈活地適應控制器，以滿足各自任務需要
用于連接數字傳感器和執行機構。

數字量輸入/輸出模塊用于處理自動化系統中的數字量輸入/輸出任務。 可通過這些模塊連接數字量傳感器和執行器。

使用數字量輸入/輸出模塊給用戶提供以下優點：（銷售熱線：15201763856）

最佳適應性;
采用最佳的模塊組合方式，可以匹配控制任務所需的輸入/輸出的點數。 不需要過多的投資
靈活的過程信號連接;
可使用各種不同的數字量執行器和傳感器，將自動化系統連接到過程控制中。



數字量輸入/輸出模塊具有下列機械特性：

緊湊型設計
堅固的塑料機殼里包括：

綠色 LED，用于指示輸入/輸出的信號狀態
前連接器插座，通過前門保護
前門上的標簽區。
連接器針腳分配，用于在前門內部進行配線。
安裝方便
模塊安裝在 DIN 導軌上并通過總線連接器連接到相鄰模塊。沒有插槽規則；輸入地址由插槽決定。

當在 ET 200M 分布式 I/O 系統中與有源總線模塊一起使用時，可以對數字量輸入/輸出模塊進行熱插拔，而不會有任何反應。其它模塊繼續工作。

方便用戶接線
裝置單元通過連接器連接。當首次連接模塊時，編碼設備鎖定在連接器中，這樣該連接器只能適合于同樣類型的模塊。更換模塊時，對于新的同類型模塊，可原封不動保持前連接器的接線狀態。這樣可以避免在更換模塊的過程中將已接線的前連接器插入到錯誤模塊中。（銷售熱線：15201763856）

（2）模擬量模塊

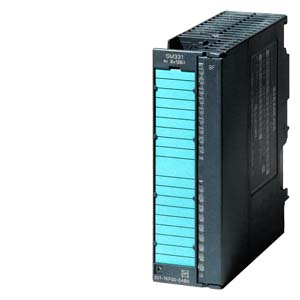

SM 331 模擬量輸入模塊
SM 332 模擬量輸出模塊

SM 334 模擬量輸入/輸出模塊



模擬量輸入/輸出
用于解決更復雜的模擬量過程信號控制任務
用于連接模擬傳感器和執行機構，而無需增加測量放大器
HART 模塊
用于在 SIMATIC S7 和 PCS 7 系統中使用 HART（高速尋址遠程變送器）設備
可以連接所有變送器或HART傳感器/執行器，這些設備必須可以使用HART協議進行通信
此外,還可以連接采用4-20mA技術的轉換變送器(無HART協議)
只能插入到帶 IM153-2 的 ET 200M 中
有關 HART 模塊的詳細信息，請參見 "ET 200M 分布式 I/O 站"。



模擬量輸入/輸出模塊用于處理自動化系統中的模擬量輸入/輸出任務。模擬傳感器和執行器可以通過這些模塊連接到自動化系統。
使用模擬量輸入/輸出模塊給用戶提供以下優點：

最佳適應性：
通過合適的模塊組合方式，可以根據特定任務調整輸入/輸出的點數。節約了不必要的成本。
功能強大的模擬量處理技術：
多種輸入/輸出范圍以及高精度允許連接多種不同的模擬量傳感器和執行器。



模擬量輸入模塊具有下列機械特性：

緊湊型設計
堅固的塑料機殼里包括：

指示組故障的紅色指示燈
前連接器插接選件，裝在前門后面而得到防護。
前門上的標簽區。
連接器針腳分配，用于在前門內部進行配線。
安裝方便
模塊安裝在 DIN 導軌上并通過總線連接器連接到相鄰模塊。沒有插槽規則；輸入地址由插槽決定。

當在 ET 200M 分布式 I/O 系統中與有源總線模塊一起使用時，可以對數字量輸入/輸出模塊進行熱插拔，而不會有任何反應。其它模塊繼續工作。（銷售熱線：15201763856）

方便用戶接線
裝置單元通過前置連接器連接。當首次連接模塊時，編碼設備鎖定在連接器中，這樣該連接器只能適合于同樣類型的模塊。更換模塊時，對于新的同類型模塊，可原封不動保持前連接器的接線狀態。這樣可以避免在更換模塊的過程中將已接線的前連接器插入到錯誤模塊中。

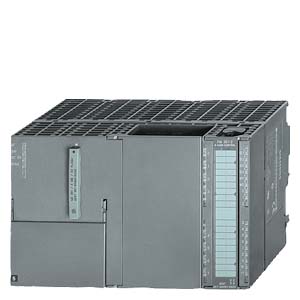

（3）功能模塊

功能模塊使 CPU 減輕了計數、定位和控制等工作負荷

模板的種類

• 計數器模塊
• 用于快速移動以及爬行速度驅動的定位模塊
• 用于步進電機的定位模塊
• 用于伺服電機的定位模塊
• 定位和連續路徑控制模塊
• SSI 位置檢測模塊
• 電子凸輪控制器
• 高速布爾處理器
• 控制模板

功能模塊
計數	FM 350-1計數器模塊
	FM 350-2計數器模塊
定位
快速橫動/爬行速度驅動	FM 351 定位模塊
用于步進電機	FM 353 定位模塊
用于伺服電機	FM 354 定位模塊
位置和路徑控制	FM 357-2 定位和路徑控制模塊1)
SSI 位置檢測	SM 338 POS 輸入模板
電子凸輪控制	FM 352 電子凸輪控制器
高速邏輯運算	FM 352-5 高速布爾處理器
Controlling 組件	FM 355 控制器模板
	FM 355-2 溫度控制模塊
稱重和比例控制	SIWAREX

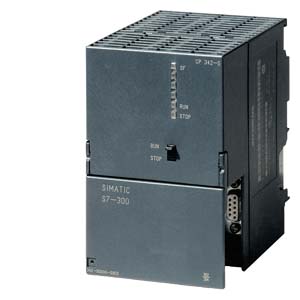

（4）通信處理器

（5）前連接器

用于簡便、快捷地對S7-300模板進行接線
可提供下列內容：（銷售熱線：15201763856）

前連接器，當更換模板時無需重新接線
SIMATIC TOP Connect, 用于快速、無故障地連接傳感器和執行器，連接距離可達30m
可以快速、直接地將SIMATIC S7-300連接到控制柜中的各個控制單元上。

6ES7392-1AJ00-0AA0 SIMATIC S7-300, 前連接器用于信號模塊帶有螺釘觸點,20針



6ES7392-1AM00-0AA0 SIMATIC S7-300,前連接器392 帶有螺釘觸點, 40針

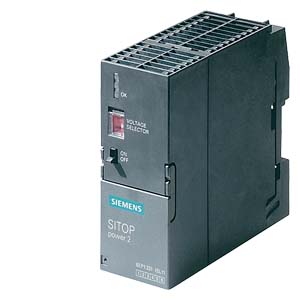

（6）電源

用于S7-300/ET 200M的負載電源
用于將市電電壓轉換為所需的24VDC工作電壓
輸出電流為 2A、5A 或 10A



S7-300/ET 200M 需要 24V DC 電源。

SITOP 負載電源把 120/230 VAC 線路電壓轉換到所需的 24 VDC 工作電壓。

這些模塊可利用外部電壓為S7-300/ET200M以及傳感器和執行器供電。



負載電源模塊安裝在 CPU/IM 361/IM153（插槽1）左邊的 DIN 導軌上。

通過所提供的電源連接器連接到 CPU/IM 361/IM153 上。

該模板的前面板包括：

輸出電壓指示：
一個 LED 顯示 24 V DC 輸出電壓。
線電壓選擇開關：
可以通過帶保護罩的開關選擇輸入電壓：120 VAC 或 230 VAC。
24 VDC 輸出電壓的 On/off 開關；
前面板上通過蓋板保護的還有：

端子:（銷售熱線：15201763856）
這些端子用于連接輸入電壓電纜、輸出電壓電纜和接地導線。
負載電源也可安裝在 35 mm 的標準導軌上（EN 50 022），這需要下述安裝適配器：

PS 307-1B 和 PS 307-1E各需一個適配器
PS 307-1K 需2個適配器



西門子S7-300代理商 西門子S7-300銷售公司 西門子S7-300PLC 西門子S7-300代理銷售 西門子S7-300價格 西門子S7-300型號  西門子S7-300全國直銷

1.產品名稱：S7-300

2.產品品牌：西門子siemens

3.產品質保：質保一年

4.產品產地：德國

5.產品規格:全新 原裝 進口

6.銷售地區：全國直銷

一.訂貨號：

CPU
6ES7 312-1AE14-0AB0    CPU312，32K內存
6ES7 312-5BF04-0AB0    CPU312C，32K內存 10DI/6DO
6ES7 313-5BG04-0AB0    CPU313C，64K內存 24DI/16DO / 4AI/2AO
6ES7 313-6BG04-0AB0    CPU313C-2PTP，64K內存 16DI/16DO
6ES7 313-6CG04-0AB0     CPU313C-2DP，64K內存 16DI/16DO
6ES7 314-1AG14-0AB0    CPU314,96K內存
6ES7 314-6BH04-0AB0    CPU314C-2PTP 96K內存 24DI/16DO / 4AI/2AO
6ES7 314-6CG04-0AB0    CPU314C-2DP 96K內存 24DI/16DO / 4AI/2AO
6ES7 315-2AH14-0AB0    CPU315-2DP, 128K內存
6ES7 315-2EH14-0AB0    CPU315-2 PN/DP, 256K內存
6ES7 317-2AK14-0AB0    CPU317-2DP,512K內存
6ES7 317-2EK14-0AB0    CPU317-2 PN/DP,1MB內存
6ES7 318-3EL00-0AB0    CPU319-3 PN/DP,1.4M內存
 電源模板
6ES7 307-1BA00-0AA0    電源模塊(2A)
6ES7 307-1EA01-0AA0    電源模塊(5A)
6ES7 307-1KA02-0AA0    電源模塊(10A)
內存卡
6ES7 953-8LF20-0AA0    SIMATIC Micro內存卡 64kByte(MMC)
6ES7 953-8LG11-0AA0    SIMATIC Micro內存卡128KByte(MMC)
6ES7 953-8LJ20-0AA0     SIMATIC Micro內存卡512KByte(MMC)
6ES7 953-8LL20-0AA0      SIMATIC Micro內存卡2MByte(MMC)
6ES7 953-8LM20-0AA0    SIMATIC Micro內存卡4MByte(MMC)
6ES7 953-8LP20-0AA0    SIMATIC Micro內存卡8MByte(MMC)
開關量模板（銷售熱線：15201763856）
6ES7 321-1BH02-0AA0    開入模塊（16點，24VDC）
6ES7 321-1BH10-0AA0    開入模塊（16點，24VDC）
6ES7 321-1BH50-0AA0    開入模塊（16點，24VDC，源輸入）
6ES7 321-1BL00-0AA0     開入模塊（32點，24VDC）
6ES7 321-7BH01-0AB0    開入模塊（16點，24VDC，診斷能力）
6ES7 321-1EL00-0AA0     開入模塊（32點，120VAC）
6ES7 321-1FF01-0AA0     開入模塊（8點，120/230VAC）
6ES7 321-1FF10-0AA0     開入模塊（8點，120/230VAC）與公共電位單獨連接
6ES7 321-1FH00-0AA0     開入模塊（16點，120/230VAC）
6ES7 321-1CH00-0AA0     開入模塊（16點，24/48VDC）
6ES7 321-1CH20-0AA0     開入模塊（16點，48/125VDC）
6ES7 322-1BH01-0AA0     開出模塊（16點，24VDC）
6ES7 322-1BH10-0AA0     開出模塊（16點，24VDC）高速
6ES7 322-1CF00-0AA0      開出模塊（8點，48-125VDC）
6ES7 322-8BF00-0AB0      開出模塊（8點，24VDC）診斷能力
6ES7 322-5GH00-0AB0     開出模塊（16點，24VDC，獨立接點，故障保護）
6ES7 322-1BL00-0AA0       開出模塊（32點，24VDC）
6ES7 322-1FL00-0AA0      開出模塊（32點，120VAC/230VAC）
6ES7 322-1BF01-0AA0       開出模塊（8點，24VDC，2A）
6ES7 322-1FF01-0AA0       開出模塊（8點，120V/230VAC）
6ES7 322-5FF00-0AB0       開出模塊（8點，120V/230VAC，獨立接點）
6ES7 322-1HF01-0AA0      開出模塊（8點,繼電器,2A）
6ES7 322-1HF10-0AA0      開出模塊（8點,繼電器,5A，獨立接點）
6ES7 322-1HH01-0AA0      開出模塊(16點,繼電器)
6ES7 331-7NF00-0AB0      開出模塊（8點,繼電器,5A，故障保護）
6ES7 322-1FH00-0AA0      開出模塊（16點，120V/230VAC）
6ES7 323-1BH01-0AA0      8點輸入，24VDC；8點輸出，24VDC模塊
6ES7 323-1BL00-0AA0      16點輸入，24VDC；16點輸出，24VDC模塊
c
模擬量模板
6ES7 331-7KF02-0AB0     模擬量輸入模塊(8路，多種信號)
6ES7 331-7KB02-0AB0     模擬量輸入模塊(2路，多種信號)
6ES7 331-7NF00-0AB0     模擬量輸入模塊(8路，15位精度)
6ES7 331-7NF10-0AB0     模擬量輸入模塊(8路，15位精度)4通道模式
6ES7 331-7HF01-0AB0     模擬量輸入模塊(8路，14位精度，快速)
6ES7 331-1KF01-0AB0     模擬量輸入模塊(8路, 13位精度)
6ES7 331-7PF01-0AB0     8路模擬量輸入,16位,熱電阻
6ES7 331-7PF11-0AB0     8路模擬量輸入,16位,熱電偶
6ES7 332-5HD01-0AB0     模擬輸出模塊(4路)
6ES7 332-5HB01-0AB0     模擬輸出模塊(2路)
6ES7 332-5HF00-0AB0     模擬輸出模塊(8路)
6ES7 332-7ND02-0AB0     模擬量輸出模塊(4路，15位精度)
6ES7 334-0KE00-0AB0      模擬量輸入(4路RTD)/模擬量輸出（2路）
6ES7 334-0CE01-0AA0      模擬量輸入(4路)/模擬量輸出（2路）
附件
6ES7 365-0BA01-0AA0      IM365接口模塊
6ES7 360-3AA01-0AA0      IM360接口模塊
6ES7 361-3CA01-0AA0      IM361接口模塊
6ES7 368-3BB01-0AA0      連接電纜 (1米)
6ES7 368-3BC51-0AA0      連接電纜 (2.5米)
6ES7 368-3BF01-0AA0       連接電纜 (5米)
6ES7 368-3CB01-0AA0       連接電纜 (10米)
6ES7 390-1AE80-0AA0       導軌(480mm)
6ES7 390-1AF30-0AA0        導軌(530mm)
6ES7 390-1AJ30-0AA0        導軌(830mm)
6ES7 390-1BC00-0AA0       導軌(2000mm)
6ES7 392-1AJ00-0AA0       20針前連接器
6ES7 392-1AM00-0AA0      40針前連接器
