| 產品類型名稱 | PROFIBUS 總線連接插頭，RS485，螺栓，帶 PG 插孔，90° | |
| 產品描述 | PROFIBUS 總線連接插頭，RS485，螺栓，帶 PG 插孔，90° | |
|
|
SIMATIC DP， 總線連接器，用于PROFIBUS，高達12 MBIT/S，90度出線電纜（W X H X D）：15.8 X 54 X 34 MM，端接電阻，帶隔離 | |
| 應用適宜性 | 用于連接 PROFIBUS 設備和 PROFIBUS 總線電纜 | |
| 傳輸速率 | ||
| 傳輸率 / PROFIBUS DP 時 | 9.6 kbit/s ... 12 Mbit/s | |
| 接口 | ||
| 電氣連接數量 | ||
| ● 適用于 PROFIBUS 導線 | 2 | |
| ● 用于網絡組件和終端設備 | 1 | |
| 電氣連接規格 | ||
| ● 適用于 PROFIBUS 導線 | 螺栓 | |
| ● 用于網絡組件和終端設備 | SUB-D 插頭（9 針） | |
| 電氣連接規格 / FastConnect | 不 | |
| 機械數據 | ||
| 終端電阻規格 | 集成電阻組合并可通過滑動開關接通。 | |
| 材料 / 外殼的 | 塑料 | |
| 鎖緊裝置的結構形式 | 螺栓連接 | |
| 結構、尺寸和重量 | ||
| 電纜出線方式 | 90 度電纜出線 | |
| 寬度 | 15.8 mm | |
| 高度 | 64 mm | |
| 深度 | 35.6 mm | |
| 凈重 | 10 g | |
| 許可的環境條件 | ||
| 環境溫度 | ||
| ● 運行期間 | -25 ... +60 °C | |
| ● 存放期間 | -40 ... +70 °C | |
| ● 運輸期間 | -40 ... +70 °C | |
| 防護等級 IP | IP20 | |
| 產品特點、功能、組件 / 概述 | ||
| 產品特點 | ||
| ● 不含硅 | 是的 | |
| 產品組件 | ||
| ● PG 連接插座 | 是的 | |
| ● 應力釋放裝置 | 是的 | |
| 標準、規范、許可 | ||
| 資格證明 | ||
| ● 與 RoHS 一致 | 是的 | |
| ● UL 許可證 | 是的 | |
(訂購模式如下；)
流程一：客戶確認所需采購產品型號
流程二：報價單負責人根據客戶提供型號以及數量擬份銷售合同
流程三：客戶收到合同查閱同意后蓋章回傳并按照合同銷售額匯款到公司開戶行
流程四：我公司財務查到款后，業務員安排發貨并通知客戶跟蹤運單
PROFIBUS網絡部件：
網卡及電纜型號如下；
6GK1571-0BA00-0AA0 USB接口編程適配器（USB接口編程電纜）
6ES7972-0CB35-0XA0 TS適配器II 用于調制解調器遠程服務
6ES7972-0CC35-0XA0 TS適配器II 用于ISDN 遠程服務
6GK1561-1AA01 CP5611網卡(PCI總線軟卡,支持MPI,PPI,PROFIBUS-DP)
6GK1562-1AA00 CP5621 PCI EXPRESS X1-卡（32 位），用于連接 編程器或帶 PCI EXPRESS-BUS 的 PC 到 PB 或 MPI；
6GK1551-2AA00 CP5512網卡(PCMCIA總線軟卡,支持MPI,PPI,PROFIBUS-DP,筆記本電腦用，32BIT)
6GK1561-3AA02 CP5613網卡(PCI總線硬卡,支持PROFIBUS-DP主站)
6GK1561-3FA00 CP5613光纖網卡(PCI總線硬卡,支持PROFIBUS-DP主站
6GK1561-4AA01 CP5614網卡(PCI總線硬卡,支持PROFIBUS-DP主站/從站)
6GK1561-4FA00 CP5614光纖網卡(PCI總線硬卡,支持PROFIBUS-DP主站/從站)

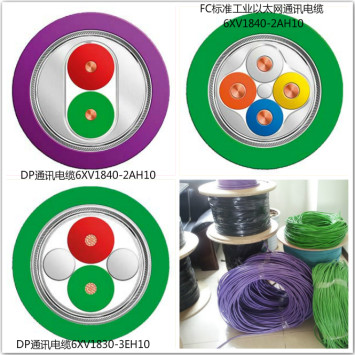

6XV1840-2AH10 FC標準工業以太網通訊電纜(米) 祿色（四芯）
6XV1830-3EH10 PROFIBUS通訊電纜 祿色（雙芯）
6XV1830-0EH10 PROFIBUS通訊電纜 紫色（雙芯）
西門子數據總線插頭型號如下；
6ES7972-0BA52-0XA0 快速連線網絡接頭（不帶編程口）
6ES7972-0BB52-0XA0 快速連線網絡接頭（帶編程口）
6ES7972-0BA12-0XA0 90度網絡接頭（不帶編程口）
6ES7972-0BB12-0XA0 90度網絡接頭（帶編程口）
6ES7972-0BA42-0XA0 35度網絡接頭（不帶編程口）
6ES7972-0BB42-0XA0 35度網絡接頭（帶編程口）
6GK1500-0EA02 無角度網絡接頭（不帶編程口）
6GK1500-0FC10 無角度快速連線網絡接頭（不帶編程口）
PROFIBUS –DP用于現場層的高速數據傳送。主站周期地讀取從站的輸入信息并周期地向從站發送輸出信息?？偩€循環時間必須要比主站（PLC）程序循環時間短。除周期性用戶數據傳輸外，PROFIBUS-DP還提供智能化設備所需的非周期性通信以進行組態．診斷和報警處理。
①傳輸技術：RS－485雙絞線．雙線電纜或光纜。波特率從9.6K bit/s到12M bit/s。
②總線存?。焊髦髡鹃g令牌傳遞，主站與從站間為主－從傳送。支持單主或多主系統?？偩€上最站點（主－從設備）數為126。
③通信：點對點（用戶數據傳送）或廣播（控制指令）。循環主－從用戶數據傳送和非循環主－主數據傳送。
④運行模式：運行．清除．停止。
⑤同步：控制指令允許輸入和輸出同步。同步模式：輸出同步；鎖定模式：輸入同步。
⑥功能：DP主站和DP從站間的循環用戶有數據傳送。各DP從站的動態激活和可激活。DP從站組態的檢查。強大的診斷功能，三級診斷診斷信息。輸入或輸出的同步。通過總線給DP從站賦予地址。通過總線對DP主站（DPM1）進行配置，每DP從站的輸入和輸出數據最大為246字節。
⑦可靠性和保護機制：所有信息的傳輸按海明距離HD＝4進行。DP從站帶看門狗定時器（Watchdog Timer）。對DP從站的輸入／輸出進行存取保護。DP主站上帶可變定時器的用戶數據傳送監視。
⑧設備類型：第二類DP主站（DPM2）是可進行編程．組態．診斷的設備。第一類DP主站（DPM1）是中央可編程控制器，如PLC．PC等。DP
