熱線上常常遇到客戶咨詢自由口編程中字符中斷的相關問題，比如“字符中斷是什么？”，“字符中斷怎么用？”，“用SMB接收多個字符，如何編程？”，“字符中斷和RCV指令之間有什么關系？”。為了幫助您深入了解以上問題，我們就一起就這幾個問題進行討論，以達到拋磚引玉的效果！
常問問題一：字符中斷是什么？
通過閱讀系統手冊，我們知道使用字符中斷方式接收數據，接收每個字符時都會產生中斷。在執行與接收字符事件相連的中斷程序前，接收的字符存入SMB2寄存器中，校驗狀態存入SM3.0。 SMB2、SM3.0都是只讀的。Port0/Port1共用SMB2/SMB3。Port0對應于中斷事件8。Port1對應于中斷事件25。
常問問題二：字符中斷怎么用？
以端口0接收字符為例：
當CPU通過端口0接收到一個字符后，會將該字符存入接收字符緩沖區SMB2，然后進入相連接的中斷程序中。
注意，對于這段程序，如果在中斷程序中不作任何編程，那么當CPU接收n個字符時，中斷程序?qū)⒈粓?zhí)行n次，SMB2寄存器存儲接收到的最后一個字符。如上位機通過串口調試軟件給CPU發送3個字符16#AA、16#BB和16#CC，
那么與接收字符事件相連的中斷程序?qū)⒈粓?zhí)行3次，SMB2中只能保存最后一個接收到的字符16#CC。
常問問題三：用SMB接收多個字符，如何編程？
由于SMB2只能存儲一個字符（一個字節），如果要想接受多個字符，則應當在CPU接收下一個字符之前，在中斷程序中通過指針編程將SMB2中存儲的字符移出來，以便下一次接收字符。以一個例程說明：
VD0作為地址指針指向VB100，當端口0接收到第一個字符，將第一個字符存入SMB2，進入接收中斷，將SMB2中的字符復制到指針VD0指向的地址字節VB100中，指針地址加1，VD0指向下一個字節VB101。當接收第二個字符，將字符存入SMB2，進入接收中斷，將SMB2中的第二個字符復制到指針VD0指向的地址字節VB101中，指針地址加1，VD0指向下一個字節VB102。當接收第三個字符時以此類推。
另外，如果需要接收n個字符就結束接收，或者需要接收n個字符后循環接收，可以在中斷程序中設置一個標志位，下面我們?cè)嚺e例說明：
例程1，接收到5個字符就結束接收的程序：
例程2，接收到5個字符后循環接收的程序：
最后要提醒您注意的是，程序中的的指針不要選擇累加器AC，因?yàn)槔奂悠鞑荒茉谥鞒绦蚝椭袛喑绦蛑袀鬟f參數。 常問問題四：字符中斷和RCV指令之間有什么關系？ 簡單地說，當RCV指令使能時，接收字符不進入SMB緩沖區。 我們可以設計個實驗分析一下： 在主程序中我們既定義PLC執行RCV接收指令的起始結束條件（起始條件為起始字符16#AA，結束條件為結束字符16#BB），又建立字符中斷事件8，上升沿條件觸發RCV指令。上位機通過串口調試軟件給CPU發送字符。
程序如下圖：
狀態表監控結果：
結論：
當RCV指令不觸發的話，接收字符只進入SMB2緩沖區，不進入RCV指令的接收緩沖區。
當RCV指令觸發后，滿足CPU接收的起始和結束條件的字符存入RCV指令對應的TBL緩沖區。起始條件之前的字符既不存入RCV緩沖區，也不存入SMB2緩沖區。結束條件之后接收到的字符，存入SMB2緩沖區。
通過以上幾個問題的分析，我們對于字符中斷和SMB2的基本用法和特點做了介紹，相信在實際項目中會有更多靈活的應用等待我們?nèi)グl(fā)掘。
利用PTO設置向?qū)гO(shè)置運動包絡線是S7-200 PLC一種比較常見的、簡便的PTO設置方法。本文列舉了一種PTO設置過程中常見的錯誤以饗讀者。
以如下的一組參數為例：
電機的啟動/停止速度(SS_SPEED)=10脈沖/s，即10Hz。
電機最高速度(MAX_SPEED)=90000脈沖/s，即90000Hz。
電機從SS_SPEED加速至MAX_SPEED的時間(ACCEL_TIME)=1000ms=1s，組態一個相對位置的包絡，目標速度為9000脈沖/s。
結果可以發現生成包絡時，系統提示運動包絡非法。
那么為什么會有此提示呢？
大家都知道加速度a =△v/△t，那么根據該客戶的這組參數（下文中pls/s即脈沖/s）： SS_Speed=10pls/s =10Hz
Max_Speed=90000pls/s
Accel time=1s
Target Speed=9000pls/s
我們可以算出：加速度a= (90000 pls/s - 10 pls/s) / 1 s = 89990 pls/s2.
PLC發送的第一個脈沖的頻率為10Hz（初速度），持續的時間為0.1s。那么PLC發送的第二個脈沖的頻率（速度），就等于以0.1秒的速度變化加上初速度，即0.1 s * 89990 pls/s2 + 10 pls/s = 9009 pls/s。顯然，9009pls/s已經大于了我們?cè)O(shè)定的目標速度，產生了超調量。PTO向?qū)ё匀粫?huì)提示錯誤。
本例中，如果我們?cè)O(shè)置一組新的參數，將SS_Speed由10Hz設置為11Hz（持續時間=1/11Hz=0.090909…s），那么向?qū)н€會提示非法錯誤嗎？讓我們?cè)賮砜纯从?jì)算的結果：
a’= (90000 pls/s - 11 pls/s) / 1 s = 89989 pls/s2.
第二個脈沖的速度約等于0.090909 s * 89989 pls/s2 + 11 pls/s = 8191.18 pls/s，小于目標速度，加速曲線還能夠正常保持，系統也不會提示錯誤。
同樣如果參數合理，PLC發送的第三個、第四個。。。、第n個脈沖，繼續根據以上算法計算脈沖頻率，直到發送的第n個脈沖速度近似達到設定的目標速度，保持加速曲線。
根據以上的數學計算，我們可以看到在設置最低速度和最高速度值的時候，一定注意檢查設置值的合理性，否則會造成上述的錯誤而無法完成PTO設置。
在以往的熱線問題中，關于程序加密的問題熱線經常會遇到兩類客戶：
一類是是強烈要求加強加密保護功能：如何保護程序，保護自己的知識產權？如何防止密碼被 ？是否有更為強大的加密保護功能？能不能對加密功能有所改進？ 在STEP7 V5.5 發布之前，作為熱線工程師的我，只能很無奈的告訴客戶除了使用”KNOWN_HOW_ PROTECT”編譯源文件加密或設置CPU 讀寫保護密碼外，沒有更好的方法進行加密保護。
另外一類客戶是要求熱線幫忙 的：忘記密碼了，熱線是否可以幫忙 ？或是當初做項目的公司已經聯系不上，沒有人知道密碼了，是否可以 ，否則程序無法進行修改？難道要重新編寫？既然你們的軟件可以加密，你們熱線肯定能夠 ？ 對于希望熱線能夠幫忙 密碼的同志們， 熱線恐怕要讓您失望了！
俗話說解鈴還需系鈴人，熱線工程師不是破譯密碼的黑客，熱線是沒有任何 密碼的工具及軟件的，只能指導客戶如何進行加密保護，無法提供 密碼的方法。所以必須要知道原來設置的密碼才能設置新密碼或修改程序。 密碼沒啥可說的了，一句話：沒戲！ 加密，V5.5 有什么加密的好方法呢？且聽我慢慢道來：
當STEP7 V5.5 發布后網上即有一篇FAQ 發布： “在 STEP 7 V5.5 版本如何使用 FBs 和 FCs 塊的保護加密功能？
http://support.automation.siemens.com/CN/view/zh/45632073
該FAQ 詳細介紹了通過V5.5 的選項包“ S7 Bblock Provicy”對FC或FB 通過設置密碼進行加密保護的過程及步驟。
閱讀后興奮異常，我們的STEP7軟件對加密的問題終于做出了改善啊！真是千呼萬喚始出來！加密的問題終于也可以給客戶一個交代了！可以提供給用戶第三個選擇方案了：?jiǎn)为?dú)對FB或FC 設置密碼，而且密碼最長可以設為24位。 所以在熱線中當再有客戶詢問是否有更好的加密方法時，我經常會推薦客戶使用STEP7 V5.5 。但由于使用STEP7 V5.5 的客戶還不是很多，也沒有遇到什么問題。誰知天有不測風云，那天就遇到了一個客戶在使用V5.5 的加密功能時出現了問題！ 由于這是新功能，又容易被大家忽略，特將此問題與大家一起分享。
客戶：使用STEP7 V5.5 進行加密時，加密的功能塊不能下載。
我：（通常如果塊中地址有超出CPU 允許范圍的情況，將出現不能下載的情況）如果只編寫一條簡單語句指令一個常開帶一個輸出，地址用M 區（M0.0, M0.1），是否會出現同樣的情況?
客戶：我已經試過了，問題是一樣的。
我：（哦，居然有這種事？以前只是在STEP7 V5.5 中試了一下加密的過程，并沒有下載到真正的CPU 中，心虛??！是CPU 的問題還是軟件本身的問題呢？）由于不能確定問題所在，決定自己測試一下，所以詢問了客戶CPU 的版本（ CPU314C V2.6），告知客戶測試后再聯系。

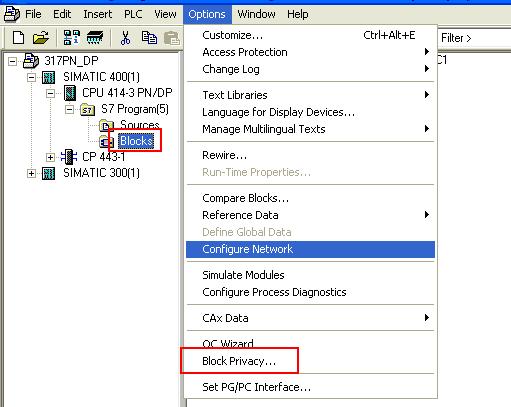

測試中： 步驟1：打開項目， 選中Block， 在菜單“Options->Block Privacy” 下（見圖1）
圖1

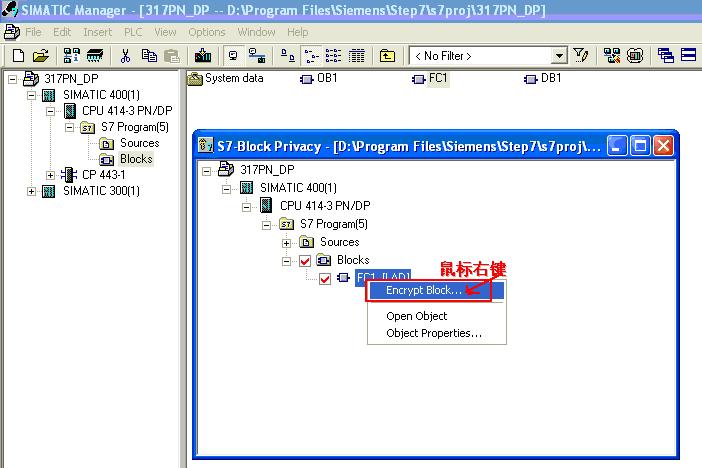

步驟2：選中需要加密的FB 或FC, 鼠標右鍵，選中“Encrypt Block ”（見圖2）：
圖2

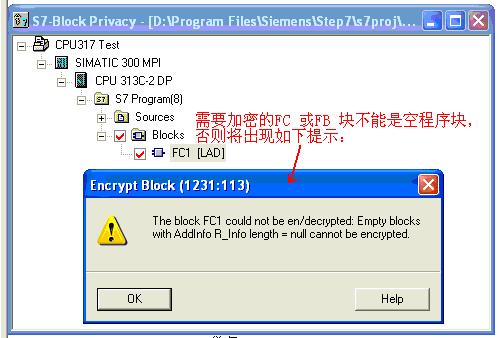

請注意需要加密的程序塊不能是空的，否則 將出現如下提示（圖3）：
圖3

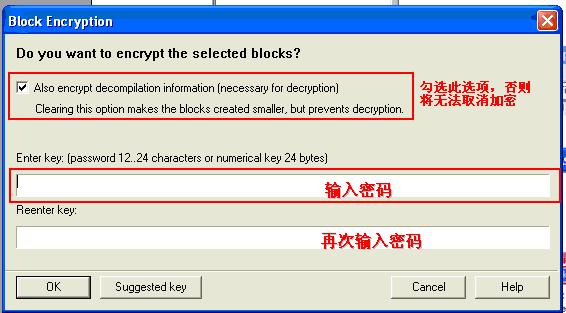

步驟3： 設置密碼（ 見圖4）
圖4

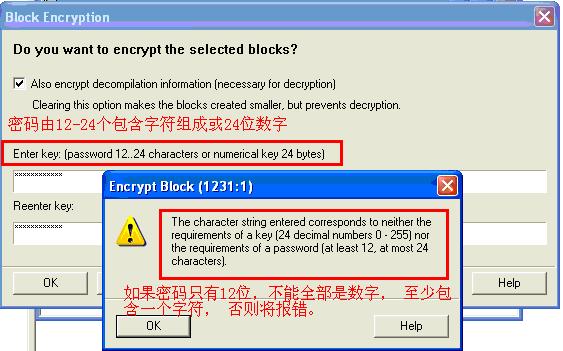

需要注意密碼是由12~24 位字符組成，且不能全為數字，否則將報錯（見圖5）。
圖5

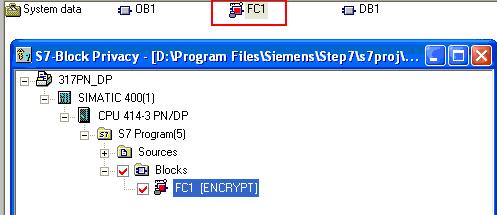

步驟4：加密完成， 被加密的FC 塊會變?yōu)闃?biāo)記為紅色并帶有加鎖的標識（圖6）
圖6

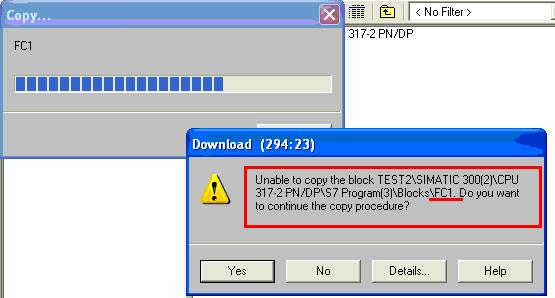

步驟5：?jiǎn)为?dú)下載加密的FC1， 提示如下（圖7）：
圖7
如果下載整個項目， 提示如下（圖8）：
圖8
總之，無論單獨下載還是下載整個項目都是提示“不能copy FC1”，實驗結果與客戶的描述一致。我： （難道真的是軟件的Bug？）在同事的機器上對CPU314C（v2.6） 及 CPU317-PN/ DP （v3.0）也進行了測試， 結果一樣，都不能下載。
我： 看來只有升級給德國的同事問問咋回事了 ！
問題升級的同時， 我又仔細的看了看 “ S7 block Privacy” 軟件包的自述文件， 結果發現其中有一條是： ? The CPU must have at least the following version: o CPU 3xx: firmware version V3.2 or higher o CPU 4xx: firmware version V6.0 or higher
我： ( 恍然大悟 !) 原來該軟件使用時對CPU 的固件版本有限制，如果版本比較低，就不能使用該功能，也就會出現前面遇到的下載時提示不能copy。趕快找了一個CPU317-2PN/DP V3.2.3 的進行驗證，果然能夠順利下載， 沒有報錯！ （呵呵！被蒙蔽了，天真的我想當然地以為該功能是所有CPU 都能使用， 高估了它的能力?。瑔栴}的原因找到了，使用V5.5 加密功能時S7-300 CPU 需要V3.2 或更高的固件版本，S7-400 需要 6.0 或更高版本！
這個問題的解決也給我提了個醒， 下次再有新的功能推出，一定要先看自述文件，了解新功能使用的條件限制，這樣處理問題才能夠做到心中有數，游刃有余??！
