DI（Digital Input）開關量輸入， 亦稱數字量輸入。以開關狀態為輸出的傳感器，如水流開關、風速開關、壓差開關等，將高/低電平（相當于開關）兩種狀態輸入到控制器，控制器將其轉換為數字量1或0，進而對其進行邏輯分析和計算，這種控制器通道即為DI通道。
DO（Digital Output）開關量輸出， 亦稱數字量輸出，它可由控制軟件將輸出通道變成高電平或低電平，通過驅動電路即可帶動繼電器或其他開關元件動作，也可驅動指示燈顯示狀態。開關量輸出DO信號可用來控制開關、交流接觸器、變頻器以及可控硅等執行元件動作。
AI（Analogy Input）模擬量輸入， 模擬量輸入的物理量有溫度、壓力、流量等，這些物理量由相應的傳感器感應測得，往往經過變送器轉變?yōu)殡娦盘?hào)送入控制器的模擬輸入口。
AO（Analogy Output）模擬量輸出， 模擬量輸出的信號是電壓（如0~5V、0~10V間的電壓）或電流（如0~10mA間的電流），其輸出電壓或電流的大小由控制軟件決定。
通過閱讀系統手冊，我們知道使用字符中斷方式接收數據，接收每個字符時都會產生中斷。在執行與接收字符事件相連的中斷程序前，接收的字符存入SMB2寄存器中，校驗狀態存入SM3.0。 SMB2、SM3.0都是只讀的。Port0/Port1共用SMB2/SMB3。Port0對應于中斷事件8。Port1對應于中斷事件25。
常問問題二：字符中斷怎么用？
以端口0接收字符為例：
當CPU通過端口0接收到一個字符后，會將該字符存入接收字符緩沖區SMB2，然后進入相連接的中斷程序中。
注意，對于這段程序，如果在中斷程序中不作任何編程，那么當CPU接收n個字符時，中斷程序?qū)⒈粓?zhí)行n次，SMB2寄存器存儲接收到的最后一個字符。如上位機通過串口調試軟件給CPU發送3個字符16#AA、16#BB和16#CC，
那么與接收字符事件相連的中斷程序?qū)⒈粓?zhí)行3次，SMB2中只能保存最后一個接收到的字符16#CC。
常問問題三：用SMB接收多個字符，如何編程？
由于SMB2只能存儲一個字符（一個字節），如果要想接受多個字符，則應當在CPU接收下一個字符之前，在中斷程序中通過指針編程將SMB2中存儲的字符移出來，以便下一次接收字符。以一個例程說明：
VD0作為地址指針指向VB100，當端口0接收到第一個字符，將第一個字符存入SMB2，進入接收中斷，將SMB2中的字符復制到指針VD0指向的地址字節VB100中，指針地址加1，VD0指向下一個字節VB101。當接收第二個字符，將字符存入SMB2，進入接收中斷，將SMB2中的第二個字符復制到指針VD0指向的地址字節VB101中，指針地址加1，VD0指向下一個字節VB102。當接收第三個字符時以此類推。
另外，如果需要接收n個字符就結束接收，或者需要接收n個字符后循環接收，可以在中斷程序中設置一個標志位，下面我們?cè)嚺e例說明：
例程1，接收到5個字符就結束接收的程序：

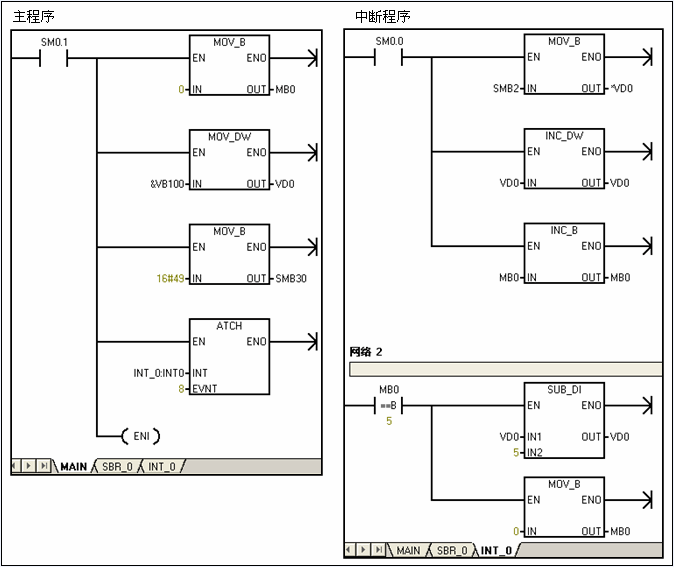

例程2，接收到5個字符后循環接收的程序：
最后要提醒您注意的是，程序中的的指針不要選擇累加器AC，因?yàn)槔奂悠鞑荒茉谥鞒绦蚝椭袛喑绦蛑袀鬟f參數。 常問問題四：字符中斷和RCV指令之間有什么關系？ 簡單地說，當RCV指令使能時，接收字符不進入SMB緩沖區。 我們可以設計個實驗分析一下： 在主程序中我們既定義PLC執行RCV接收指令的起始結束條件（起始條件為起始字符16#AA，結束條件為結束字符16#BB），又建立字符中斷事件8，上升沿條件觸發RCV指令。上位機通過串口調試軟件給CPU發送字符。

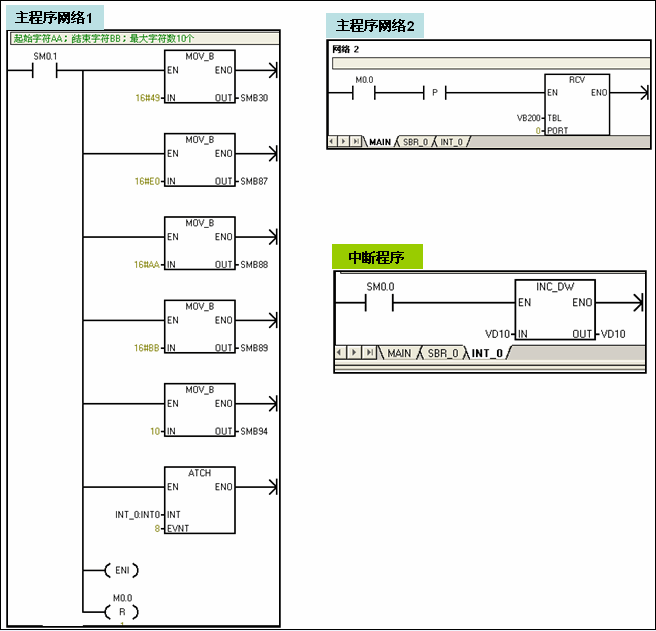

程序如下圖：

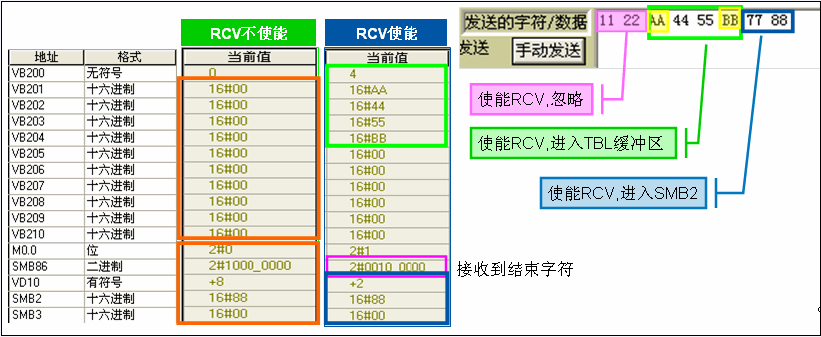

狀態表監控結果：
結論：
當RCV指令不觸發的話，接收字符只進入SMB2緩沖區，不進入RCV指令的接收緩沖區。
當RCV指令觸發后，滿足CPU接收的起始和結束條件的字符存入RCV指令對應的TBL緩沖區。起始條件之前的字符既不存入RCV緩沖區，也不存入SMB2緩沖區。結束條件之后接收到的字符，存入SMB2緩沖區。
通過以上幾個問題的分析，我們對于字符中斷和SMB2的基本用法和特點做了介紹，相信在實際項目中會有更多靈活的應用等待我們?nèi)グl(fā)掘。
利用PTO設置向?qū)гO(shè)置運動包絡線是S7-200 PLC一種比較常見的、簡便的PTO設置方法。本文列舉了一種PTO設置過程中常見的錯誤以饗讀者。
以如下的一組參數為例：
電機的啟動/停止速度(SS_SPEED)=10脈沖/s，即10Hz。
電機最高速度(MAX_SPEED)=90000脈沖/s，即90000Hz。
電機從SS_SPEED加速至MAX_SPEED的時間(ACCEL_TIME)=1000ms=1s，組態一個相對位置的包絡，目標速度為9000脈沖/s。
結果可以發現生成包絡時，系統提示運動包絡非法。
那么為什么會有此提示呢？
大家都知道加速度a =△v/△t，那么根據該客戶的這組參數（下文中pls/s即脈沖/s）： SS_Speed=10pls/s =10Hz
Max_Speed=90000pls/s
Accel time=1s
Target Speed=9000pls/s
我們可以算出：加速度a= (90000 pls/s - 10 pls/s) / 1 s = 89990 pls/s2.
PLC發送的第一個脈沖的頻率為10Hz（初速度），持續的時間為0.1s。那么PLC發送的第二個脈沖的頻率（速度），就等于以0.1秒的速度變化加上初速度，即0.1 s * 89990 pls/s2 + 10 pls/s = 9009 pls/s。顯然，9009pls/s已經大于了我們?cè)O(shè)定的目標速度，產生了超調量。PTO向?qū)ё匀粫?huì)提示錯誤。
本例中，如果我們?cè)O(shè)置一組新的參數，將SS_Speed由10Hz設置為11Hz（持續時間=1/11Hz=0.090909…s），那么向?qū)н€會提示非法錯誤嗎？讓我們?cè)賮砜纯从?jì)算的結果：
a’= (90000 pls/s - 11 pls/s) / 1 s = 89989 pls/s2.
第二個脈沖的速度約等于0.090909 s * 89989 pls/s2 + 11 pls/s = 8191.18 pls/s，小于目標速度，加速曲線還能夠正常保持，系統也不會提示錯誤。
同樣如果參數合理，PLC發送的第三個、第四個。。。、第n個脈沖，繼續根據以上算法計算脈沖頻率，直到發送的第n個脈沖速度近似達到設定的目標速度，保持加速曲線。
根據以上的數學計算，我們可以看到在設置最低速度和最高速度值的時候，一定注意檢查設置值的合理性，否則會造成上述的錯誤而無法完成PTO設置。
在以往的熱線問題中，關于程序加密的問題熱線經常會遇到兩類客戶：
一類是是強烈要求加強加密保護功能：如何保護程序，保護自己的知識產權？如何防止密碼被 ？是否有更為強大的加密保護功能？能不能對加密功能有所改進？ 在STEP7 V5.5 發布之前，作為熱線工程師的我，只能很無奈的告訴客戶除了使用”KNOWN_HOW_ PROTECT”編譯源文件加密或設置CPU 讀寫保護密碼外，沒有更好的方法進行加密保護。
另外一類客戶是要求熱線幫忙 的：忘記密碼了，熱線是否可以幫忙 ？或是當初做項目的公司已經聯系不上，沒有人知道密碼了，是否可以 ，否則程序無法進行修改？難道要重新編寫？既然你們的軟件可以加密，你們熱線肯定能夠 ？ 對于希望熱線能夠幫忙 密碼的同志們， 熱線恐怕要讓您失望了！
俗話說解鈴還需系鈴人，熱線工程師不是破譯密碼的黑客，熱線是沒有任何 密碼的工具及軟件的，只能指導客戶如何進行加密保護，無法提供 密碼的方法。所以必須要知道原來設置的密碼才能設置新密碼或修改程序。 密碼沒啥可說的了，一句話：沒戲！ 加密，V5.5 有什么加密的好方法呢？且聽我慢慢道來：
