.7英寸型STN 256色的彩色顯示器全新登場，配有易看·美觀的觸摸屏。
特點
Beautiful-美觀
柔和優美的畫面顯示。在小型產品中非常突出。
精心的機身設計。

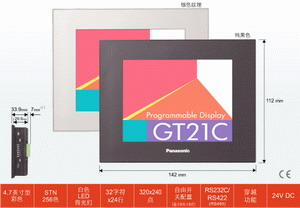

簡單優美的外形設計適合于各種安裝場所，且不會破壞目標設備的設計。 薄型畫面，從表面的凸起部分僅有4mm，使配套組合機器的設計更為 美觀。 縱深厚度為29.9mm，實現了業界內的超薄水平（不包括凸起部分）。
Simple-簡單
畫面能自由進行版面設計，實現高操作性。
使用模擬觸摸方式，自由地進行1點單位的版面設計，因此可以任意進行位置的調整。 使用TrueType字體，自由地調整文字的大小與布局。
Useful-使用
采用免維護的白色LED背光燈
采用白色LED，無需更換背光燈
低消耗的功率設計，體現環保設計理念。
4.8W以下的低功耗。約是本公司以前產品（GT30）的1/2。
裝配簡便、維護簡單
配備了穿越功能。使之能與本公司的FP系列PLC更便利地通信。
通過連接計算機和GT，可實現同時操作GT數據傳輸和PLC調試。
易用性豐富多彩
4.7型寬屏顯示屏具有多彩而富于變化的顯示功能。操作者的操作性也更優異。
配置TrueType字體
由于配置了TrueType字體，因此最多能夠顯示768個字符(橫向32個字符，縱向24行)，可供使用的畫面更大了。
模擬觸摸方式
采用模擬觸摸方式，能夠自由配置最小8點×8點的開關。
圖表功能
利用折線圖或棒圖，能夠掌握生產狀況及運行狀態。
配方功能
由于能夠向PLC傳送每種生產部品的設定值(最大3600字)，因此減輕了制作梯形圖的負擔
滾動顯示功能
畫面下部區域可滾動顯示最大64個文字（全角）的信息(128個字節)。
報警列表
能夠顯示報警的發生、確認和復位。
設備寫入功能
根據PLC的狀態及畫面編號，向PLC寫入數值與指定位ON/OFF。
有了顯示語言切換功能，梯形圖制作和畫面變更簡單易行。
以前是每種語言進行畫面制作，現在則可通過顯示語言切換功能將語言輸入每個部件。畫面制作過程一次完成，梯形圖制作也更簡單。
可顯示的語言
Windows 2000?或Windows XP?情況下，可直接顯示上述語言，1個畫面中可顯示多種語言。對于Windows 2000?或Windows XP?以外的操作系統，需要英文版畫面制作工具Terminal GTWIN和相應語言的操作系統。
備有RS232C/RS422（RS485）兩種通信方式?？膳c各公司的PLC連接。
(請參閱各公司PLC對應表)
24V RS422型最大可延長500m。
防護等級達IP65，環境適應性強。
運行一段時間后，可恢復至原有畫面。
※1 COM端口連接器凸出的長度為7mm。另外還應考慮電纜的直徑。
操作電壓 通信端口 訂購產品號
24V DC RS232C
純黑色 銀色紋理
訂購產品號：
AIGT2230B 訂購產品號：
AIGT2230H
PLC連接電纜：
PLC連接電纜（2m）
微型DIN5端子?散線（3根）＋ 屏蔽線
訂購產品號： AIGT8162
AIGT8165（5m）, AIGT8160（10m）
RS422
（RS485※）
純黑色 銀色紋理
訂購產品號：
AIGT2232B 訂購產品號：
AIGT2232H
PLC連接電纜：
連接電纜（5m）
微型DIN8端子ー散線（4根）＋ 屏蔽線
訂購產品號： AIGT8175
※ 有關實際連接時的布線，請參閱GT系列等使用手冊。
基本規格
項目 gt21c
RS232C RS422
額定電源 24 V DC
工作電壓范圍 21.6 ? 26.4 V DC
功率 4.8W 以下
使用環境溫度 0 ? 50°C
使用環境濕度 20 ? 85 %RH （無結露）
保存環境溫度 ?20 ? 60°C
保存環境濕度 10 ? 85 %RH （無結露）
耐久振動 10 ? 55 Hz(周期1分鐘)
雙振幅 0.75 mm X、Y、Z 各方向10分鐘
耐久沖擊 98 m/s2 以上：X、Y、Z 各方向4次
耐重疊噪聲 1,000 V ［P －P］以上 脈寬50 ns , 1 μs 電源端子間(由干擾模擬器產生) ※AIGT0030B1、AIGT0030H1是指在本公司的PLC連接電纜（AIGT8142）上附裝有隨帶的鐵氧體的場合
耐環境性 IP65(在初始狀態下)操作盤正面防塵、防滴漏(在盤接觸面上使用橡膠墊圈) ※再次安裝時請更換防水墊圈
重量 約330 g
顯示部分 顯示元素 STN 彩色LCD
點數 320（W）×240（H）點
顯示顏色 256 色
有效顯示尺寸 98.0 （W）×74.0 （H）
背光燈方式 白色LED背光燈 ※不必更換
功能 可顯示的字體種類 固定字體（GTWIN）：1/4 角（8×8）、半角（16×8）、全角（16×16）可分別顯示縱橫各顯示1、2、4倍
True Type字體 （GTWIN）：10、12、14、16、24、26、28、32、36、48、64
Windows（Ｒ）：10、12、14、16、18、20、22、24、26、28、32、36、48、64
可顯示的語言種類 日語、英語、德語、法語、意大利語、西班牙語、韓語、簡體中文、繁體中文、土耳其語
可顯示的圖形 直線、連續直線、四角形、圓、橢圓、圓弧、橢圓弧、扇型、橢扇型、圓邊四角、位圖
可登錄的畫面數 約250個畫面 ※1
可指定的畫面編號 基本畫面:No.0 ?3FF 鍵盤畫面：No.0?7
部件功能 信息、指示燈、開關、數據、條形圖、時鐘、按鍵、折線圖部件、報警列表部件
其他功能 接收功能、滾動顯示功能、部品輸入功能、報警履歷功能、報警列表功能、顯示語言切換功能
時鐘功能 主機有內置的時鐘(可參照PLC的時鐘來顯示)※其他用途電池應另行購買
對比度調整 可通過觸摸面板操作來調整對比度
自動通信設定 通過電纜連接來自動設定與專用軟件以及與PLC的通信條件
調試功能 計算機與PLC不直接連接，計算機與PLC間通過GT也可進行調試。
畫面制作 使用專用軟件對應OS：Windows?95(OSR2以上）/ 98 / Me / 2000 / NT / XP
觸摸開關分辨率 自由配置（最小8點）
觸摸開關操作力 0.8N 以下
觸摸開關壽命 100 萬次以上
COM.端口 通信規格 RS232C 標準 RS422 標準
與外部設備的通信條件 傳輸速度 9,600bps ? 19,200bps ? 38,400bps ?57,600bps ? 115,200bps
數據位：7bit ? 8bit
奇偶校驗：無校驗、奇校驗、偶校驗
停止位：1 bit
通信協議 本公司FP系列對應/通用通信對應/其他公司PLC(關于制造商和機種，請參閱各個公司的PLC對應表)
連接器 連接器端子臺(8個端子)
用于畫面數據的傳輸接口 通信規格 編程口（RS232C 標準）
與外部設備的通信條件 傳輸速度9,600bps ? 19,200bps ? 115,200bps ? 230,400bps（※2）
數據位：8 bits
奇偶校驗：無校驗、奇校驗、偶校驗
停止位：1 bit
通信協議 本公司專用協議
連接器 微型DIN 5端子
Ethernet端口 ?
※1 可登錄的畫面數根據不同的登錄內容而發生變化。
※2 可通過USB/RS232C 變換電纜進行230,400bps速率下的通訊。把GT本體中的TOOL端口設定為230,400bps時，就無法以GTWIN的自動通訊設定功能進行連接。把GTWIN的通訊條件設定為230,400bps后再進行數據轉發。
特點
Beautiful-美觀
柔和優美的畫面顯示。在小型產品中非常突出。
精心的機身設計。
簡單優美的外形設計適合于各種安裝場所，且不會破壞目標設備的設計。
薄型畫面，從表面的凸起部分僅有4mm，使配套組合機器的設計更為 美觀。
縱深厚度為29.9mm，實現了業界內的超薄水平（不包括凸起部分）。
Simple-簡單
畫面能自由進行版面設計，實現高操作性。
使用模擬觸摸方式，自由地進行1點單位的版面設計，因此可以任意進行位置的調整。
使用TrueType字體，自由地調整文字的大小與布局。
Useful-使用
采用免維護的白色LED背光燈
采用白色LED，無需更換背光燈
低消耗的功率設計，體現環保設計理念。
4.8W以下的低功耗。約是本公司以前產品（GT30）的1/2。
裝配簡便、維護簡單
配備了穿越功能。使之能與本公司的FP系列PLC更便利地通信。
通過連接計算機和GT，可實現同時操作GT數據傳輸和PLC調試。
