MY電纜MYP電纜煤礦用采煤機橡套電纜選擇，我廠長期供應各種型號規格礦用移動橡套電纜，還可根據客戶要求生產各種移動性橡套電纜。
MY電纜MY橡套電纜MY阻燃橡套電纜MY礦用電纜MY礦用橡套電纜MY煤礦用移動性橡套電纜MY煤礦用橡套電纜MY電纜價格 MYP電纜MYP橡套電纜MYP阻燃橡套電纜MYP礦用電纜MYP礦用橡套電纜MYP煤礦用移動性橡套電纜MYP煤礦用橡套電纜
5、用途：本產品適用于交流額定電壓u0/u為450/750V及以下的控制監控回路及保護線路和配電裝置中電器儀表的連接控制線。
6、使用特性：電纜導體的長期允許工作溫度為70℃，電纜敷設溫度應不低于0℃。電纜允許的彎曲半徑：對有鎧裝或銅帶屏蔽結構的電纜應不小于電纜外徑的12倍。對有屏蔽層結構的軟電纜，應不小于電纜外徑的6倍。對無鎧裝層的電纜應不小于電纜外徑的6倍。此電纜便于安裝架線，節約工程成本。

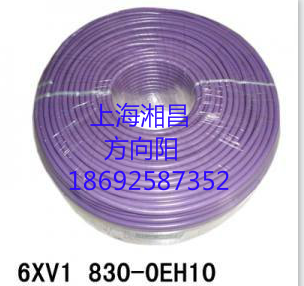

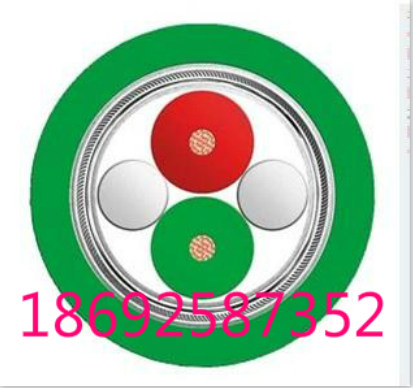

西門子DP線纜西門子雙芯屏蔽電纜西門子DP電纜銷售西門子DP電纜原裝西門子DP電纜正品西門子DP電纜西門子DP電纜正規代理商西門子DP電纜上海代理商西門子DP通訊電纜
西門子DP總線電纜西門子DP現場總線西門子總線電纜西門子紫色電纜西門子紫色通訊電纜
一、用MY橡套電纜處：
MY礦用橡套電纜（GB12972--91）
MY橡套電纜實用于交流額外電壓Uo/U為0.38/0.66KV及以下銅芯橡皮絕緣橡皮護套礦用軟電纜。
二、使用特性：
一、用處：
1、采煤機軟電纜（UC、UCP）、挪動橡套軟電纜（UY、UYP）
1）額外電壓為Uo/U辨別為0.38/0.66KV、0.66/1.14KV和1.9/3.3KV。
2）電纜導體的長期容許事情溫度為65℃。
3）電纜的最小彎曲半徑為電纜直徑的6倍。
4）黃色護套電纜不得在日光下長期袒露。
MY電纜MYP電纜煤礦用采煤機橡套電纜選擇，我廠長期供應各種型號規格礦用移動橡套電纜，還可根據客戶要求生產各種移動性橡套電纜。
訂貨號：
| 6GK1 161-3AA01 | CP1613網卡(以太網10M/100M自適應,PCI總線硬卡） |
| 6GK1 161-2AA00 | CP1612網卡(以太網10M/100M自適應,PCI總線） |
| 6GK1 161-6AA00 | CP1616網卡（32位，33/66M，4個接口，PCI總線） |
| 6GK1 151-2AA00 | CP1512網卡(10M/100M以太網,PCMCIA筆記本用) |
| 6GK1 151-5AA00 | CP1515網卡(11M無線以太網,PCMCIA筆記本用) |
| 6GK1 611-0TA01-1DV0 | MOBIC T8 V1.2 |
| 6XV1 850-0AH10 | ITP標準工業以太網通訊電纜 (米) |
| 6XV1 850-0BT10 | ITP標準工業以太網電纜 (100米) 9/15 |
| 6XV1 850-0BN15 | ITP標準工業以太網電纜 (15米) 9/15 |
| 6XV1 870-3QN10 | TP轉接軟線RJ45/RJ45，10米 |
| 6XV1 850-0BH20 | ITP標準工業以太網電纜 (2米) 9/15 |
| 6XV1 840-2AH10 | FC標準工業以太網通訊電纜 (米) |
| 6XV1 850-2LN10 | TP轉接軟線15/RJ45，10米 |
| 6XV1 850-2GN10 | TP轉接軟線RJ45/RJ45，10米 |
| 6XV1 850-2JN10 | TP轉接軟線9/RJ45，10米 |
| 6XV1 850-2HN10 | TP XP 轉接軟線RJ45/RJ45，10米 |
| 6GK1 901-1FC00-0AA0 | FC引出插座RJ45 |
| 網絡部件 | |
| OSM/ESM | |
| 6GK1 105-2AA10 | 工業以太網OSM ITP62 (六個ITP口) |
| 6GK1 105-2AB10 | 工業以太網OSM TP62 (六個RJ45口) |
| 6GK1 105-2AE00 | 工業以太網OSM TP22 (二個RJ45口) |
| 6GK1 105-4AA00 | 工業以太網OSM BC08 (八個BFOC口) |
| 6GK1 105-3AA10 | 工業以太網ESM (八個ITP口) |
| 6GK1 105-3AB10 | 工業以太網ESM (八個RJ45口) |
| 6GK1 105-3AC00 | 工業以太網ESM (四個RJ45口) |
| OMC/ELS | |
| 6GK1 100-2AB00 | 工業以太網OMC TP11 (多模光纖) |
| 6GK1 100-2AC00 | 工業以太網OMC TP11-LD (單模光纖) |
| 6GK1 102-6AA00 | 工業以太網ELS TP40 (二個RJ45口) |
| 6GK1 102-6AB00 | 工業以太網ELS TP40M (二個RJ45口) |
| 6GK1 102-7AA00 | 工業以太網ELS TP80 (八個RJ45口) |
| SCALANCE X005入門級交換機 | |
| 6GK5 005-0BA00-1AA3 | X005(五個RJ45口) |
| 6GK5 005-0BA00-1CA3 | X005(五個RJ45口),工作溫度-40至70攝氏度 |
| SCALANCE X100非網管型交換機 | |
| 6GK5 104-2BB00-2AA3 | X104-2(四個RJ45口，兩個BFOC) |
| 6GK5 106-1BB00-2AA3 | X106-1(六個RJ45口，一個BFOC) |
| 6GK5 108-0BA00-2AA3 | X108(八個RJ45口)(星型連接） |
| 6GK5 112-2BB00-2AA3 | X112-2(12個RJ45口，2個BFOC) |
| 6GK5 116-0BA00-2AA3 | X116(16個RJ45口)(星型連接） |
| 6GK5 124-0BA00-2AA3 | X124(24個RJ45口)(星型連接） |
| SCALANCE X200網管型交換機 | |
| 6GK5 204-2BB00-2AA3 | X204-2(四個RJ45口，兩個BFOC，PROFINET) |
| 6GK5 206-1BB10-2AA3 | X206-1(六個RJ45口，一個BFOC，PROFINET) |
| 6GK5 208-0BA10-2AA3 | X208(八個RJ45口,PROFINET） |
| 6GK5 208-0HA00-2AA6 | X208PRO （八個RJ45口，防護等級：IP65） |
| 6GK5 216-0BA00-2AA3 | X216(16個RJ45口,PROFINET） |
| 6GK5 224-0BA00-2AA3 | X224(24個RJ45口,PROFINET） |
| 6GK5 204-0BA00-2BA3 | X204IRT （四個RJ45口） |
| 6GK5 202-2BB00-2BA3 | X202-2IRT （二個RJ45口，兩個BFOC） |
| SCALANCE X300增強型可網管交換機 | |
| 6GK5 308-2FL00-2AA3 | X308-2 （1個10/100/1000M RJ45口，7個10/100M RJ45口,兩個1000M SC 接口） |
| 6GK5 310-0FA00-2AA3 | X308-2 （3個10/100/1000M RJ45口，7個10/100M RJ45口） |
| SCALANCE X400千兆模塊化交換機 | |
| 6GK5 414-3FC00-2AA2 | X414-3E 交換機底板,2個1000M RJ45口,12個100M RJ45口,可搭配介質模塊和擴展模塊 |
| 6GK5 408-2FD00-2AA2 | X408-2 交換機底板,4個1000M RJ45口,4個100M RJ45口,可搭配介質模塊 |
| 6GK5 491-2AB00-8AA2 | 介質模塊,兩個百兆多模光纖端口-BFOC接口 |
| 6GK5 491-2AC00-8AA2 | 介質模塊,兩個百兆單模光纖端口-BFOC接口 |
| 6GK5 492-2AL00-8AA2 | 介質模塊,兩個千兆多模光纖端口-SC接口 |
| 6GK5 492-2AM00-8AA2 | 介質模塊,兩個千兆單模光纖端口-SC接口 |
| 6GK5 495-8BA00-8AA2 | 擴展模塊,八個百兆RJ45接口 |
| 6GK5 496-4MA00-8AA2 | 帶有4個可插入介質模塊槽位的擴展模塊 |
| 軟件 | |
| 6GK1 716-1CB64-3AA0 | S7-CP1613/Windows NT 4.0，2000網卡驅動程序 |
| 6GK1 716-1TB64-3AA0 | TF-CP1613/Windows NT 4.0，2000網卡驅動程序 |
| 6GK1 716-1PB62-3AA0 | PG-CP1613/Windows NT 4.0，2000網卡驅動程序 |
| 6GK1 716-0HB64-3AA0 | S7-REDCONNECT/Windows NT 4.0，2000網卡冗余軟件 |
| 6GK1 704-1CW64-3AA0 | S7-SOFTNET/Windows 2006 網卡驅動程序 |
| 6GK1 704-1PW64-3AA0 | PG-SOFTNET/Windows 2006 網卡驅動程序 |
| 6GK1 970-1BA10-0AA1 | 西門子工業以態網手冊 |
| 6GK1 970-5CA20-0AA1 | 西門子PROFIBUS網絡手冊 |
| 6GK1 975-1AA00-3AA0 | 西門子網絡電器手冊（通訊，產品等） |
| 6GK1 500-0AA10 | PROFIBUS總線端子 9.6-12000 K BIT/S，帶1.5M連接電纜 |
| 6GK1 500-0AB00 | PROFIBUS總線端子 9.6-1500 K BIT/S，帶3.0M連接電纜 |
| 6GK1 500-0DA00 | PROFIBUS總線端子 有PG接口，帶1.5M連接電纜 |
煤礦用移動電纜MYP電纜，0.66/1.14KV橡皮電纜 MY電纜 0.38/0.66KV電纜
額定電壓0.66/1.14KV及以礦用移動橡套軟電纜（GB12972.5-91）
本產品適用于額定電壓0.66/1.14KV及以下移動設備用銅芯橡皮護套軟電纜
型號 名稱 主要用途
（MY）UY-0.38/0.66 礦用移動橡套軟電纜 額定電壓為0.38/0.66KV各種井下移動采煤設備的電源連接
（MYP）UYP-0.38/0.66 礦用移動屏蔽橡套軟電纜 額定電壓為0.38/0.66KV各種井下移動采煤設備的電源連接
（MYP）UYP-0.66/1.14 礦用移動屏蔽橡軟套電纜 額定電壓為0.66/1.14KV各種井下移動采煤設備的電源連接
seline;="" vertical-align:="" 14px;="" line-height:="" inherit;="" font-stretch:="" normal;="" font-style:="" 12px;="" font-size:="" ms?;="" unicode="" arial="">PROFIBUS提供了三種通信協議類型：FMS，DP和PA
> PROFIBUS－FMS： 用于現場通用通信任務的FMS接口（DIN 19245 T.2）
> PROFIBUS－DP： 用于與分布式I/O進行高速通訊
> PROFIBUS－PA： 用于執行規定現場設備特性的PA設備，它使用擴展的PROFIBUS－DP協議進行數據傳輸。
seline;?="">3． 利用PROFIBUS DP進行的通信
seline;?="">PROFIBUS－DP是為了實現在傳感器－執行器級快速數據交換而設計的。中央控制裝置（例如可編程控制器）在這里通過一種快速的串行接口與分布式輸入和輸出設備通信。與這些裝置的通信一般是循環發生的。
中央控制器（主站）從從站讀取輸入信息并將輸出信息寫到從站。
單主站或者多主站系統可以由PROFIBUS－DP來實現。這使得系統配置異常方便。一條總線最多可以連接126個設備（主站或從站）。
seline;="" vertical-align:="" 14px;="" line-height:="" inherit;="" font-stretch:="" normal;="" font-style:="" 12px;="" font-size:="" ms?;="" unicode="" arial="">> 系統配置
seline;?="">系統配置的規范包含一系列的站點，I/O地址的分配， 輸入輸出數據的完整性，診斷信息的格式以及總線參數。
seline;="" vertical-align:="" 14px;="" line-height:="" inherit;="" font-stretch:="" normal;="" font-style:="" 12px;="" font-size:="" ms?;="" unicode="" arial="">> 設備類型
|
DP1類主站 這是一種在給定的信息循環中與分布式站點（DP從站）交換信息 的中央控制器。 |
|||||||
|
典型的設備有： 可編程控制器（PLC），微機數值控制（CNC）或計算機（PC） 等。 |
|||||||
|
DP2類主站 屬于這一類的裝置包括編程器，組態裝置和診斷裝置，例如上位 機。這些設備在DP系統初始化時用來生成系統配置。 |
|||||||
|
DP從站 一臺DP從站是一種對過程讀和寫信息的輸入、輸出裝置（傳感器/ 執行器），例如分布式I/O,ET200，變頻器等。 |
seline;?="">二．通過PROFIBUS－DP實現兩CPU集成DP接口之間的主從通信
seline;?="">PROFIBUS－DP從站不僅僅是ET200系列的遠程I/O站，當然也可以是一些智能從站，如帶集成DP接口和PROFIBUS 通信模塊的S7 300站，S7400站（V3.0以上）都可以作為DP的從站。下面我們將以兩個CPU315-2DP CPU之間主從通信為例介紹連接智能從站的組態方法。
seline;?="">1． 硬件和軟件需求
seline;?="">硬件：
PROFIBUS-DP主站 S7－300 CPU315-2DP(6ES7 315-2AG10-0AB0)，SM374
PROFIBUS-DP從站 S7－300 CPU315-2DP(6ES7 315-2AG10-0AB0)；SM374
PROFIBUS電纜及接頭
CP5512（PCMCIA卡，用于筆記本電腦）或PC適配器，CP5611（PC機）
芯數×導體 護套標稱厚度 電纜外徑 電纜參考重量（kg/km）
標稱截面（mm2） 動力線芯 UC-0.38/0.66 UCP-0.38/0.66
動力線芯 地線芯 絕緣標稱厚度 最小值 最大值 最小值 最大值 UC UCP
3×4 1×4 1.4 3.5 20.3 23.4 23.7 27.2 670 785
3×6 1×6 1.4 3.5 23 26.4 26.4 30.1 838 927
3×10 1×10 1.6 4 27.5 31.3 30.9 34.7 1292 1400
3×16 1×10 1.6 4 29.6 33.4 33 36.8 1465 1586
3×25 1×16 1.8 4.5 35.6 39.8 39 43.2 2159 2296
3×35 1×16 1.8 4.5 38.7 42.1 42.1 46.3 2596 2783
3×50 1×16 2 5 43.6 47.1 47.1 51.4 3385 3548
3×70 1×25 2 5 49.7 54.4 52.4 57.1 4292 4477
芯數×導體 電纜外徑 電纜參考重量（kg/km）
標稱截面（mm2） 動力線芯 護套標稱 UC-0.38/0.66
動力線芯 地線芯 絕緣標稱厚度 厚度 最小值 最大值
3×10 1×10 1.8 4.5 32.4 36.2 1476
3×16 1×10 1.8 4.5 34.6 38.4 1737
3×25 1×16 2 5 41.4 45.3 2400
3×35 1×16 2 5 44.2 48.4 2857
×350 1×16 2.2 5.5 49.1 53.4 3549
3×70 1×25 2.2 5.5 55.5 60.2 4608
3×95 1×25 2.4 6 61.2 65.9 4608
1、電纜絕緣主線芯之間及主線芯與地線之間的絕緣電阻,換算到+20℃時不低于100MΩ·km。
2、主線芯屏蔽層的過渡電阻換算到20℃時不高于3kΩ。
KVVRC 自承式銅芯聚氯乙烯絕緣聚氯乙烯護套行車控制電纜
KVVPRC 自承式銅芯聚氯乙烯絕緣聚氯乙烯護套編織屏蔽行車專用電纜
KVVP2RC 自承式銅芯聚氯乙烯絕緣聚氯乙烯護套銅帶編織屏蔽行車專用電纜
KVVRPRC 自承式銅芯聚氯乙烯絕緣聚氯乙烯護套軟芯行車專用電纜
KVVRP2RC 自承式銅芯聚氯乙烯絕緣聚氯乙烯護套軟芯行車專用電纜
KVVRRC 自承式銅芯聚氯乙烯絕緣聚氯乙烯護套軟芯行車專用電纜
