西萬自動化科技有限公司代理西門子全系列產品為西門子中國總代理西門子工業自動化與驅動技術全系列產品全國一級代理商西門子PLC/觸摸屏/變頻器/數控/伺服/電源/模塊/CP5611網卡/電纜/電池/接頭/連接器等自動化與驅動技術手機 西門子代理商西門子模塊代理商西門子數控代理商中國總代SIEMENS西門子NCU代理商，西門子一級代理商，西門子總代理，西門子全國總代理，西門子PLC代理商，西門子觸摸屏代理商，西門子變頻器代理商。
-------------------------------------------------------
上海西萬自動化科技有限公司
聯系人：黃杰（維修/銷售工程師）
24小時銷售及維修熱線：15921395152
電 話：021-31662087
傳 真：021-6722 6711
Q Q : 1121451914
地址：上海市金山區楓蘭路128號
-------------------------------------------------------
上海西萬自動化科技有限公司，成立于1996年。在西門子公司廣大同仁和工控領域各界朋友的關懷下埋頭發展，一路走來已成西門子合作伙伴中的佼佼者?？偛吭O(shè)在上海，辦公面積1500多平方米，員工150余人。公司組織架構完善合理，下轄河南、沈陽、濟南分公司，以及天津、石家莊、唐山、太原、洛陽、西安、大連、長春、北京、合肥辦事處。我公司已連續十七年榮獲西門子（中國）有限公司最佳代理商獎，在產品供應與技術服務方面擁有優勢，深得廣大客戶和西門子公司的信賴。
“信譽第一，客戶至上”是公司成立之初所確立的宗旨，在公司領導的嚴格要求和員工們不折不扣地貫徹執行下發展延續至今。“假一罰十”一直是我公司的主動承諾。
面對紛繁變化的市場和日益嚴峻的競爭，客戶的需求和利益始終被我們放在工作的首位。我們想客戶之所想，急客戶之所急。針對各行業客戶的不同需求，我們盡心盡力地為客戶需要解決的難題提供精準的解決方案，竭盡全力將服務落到實處、做到最好。在協助客戶解決難題、實現突破的基礎上，獲得雙贏！

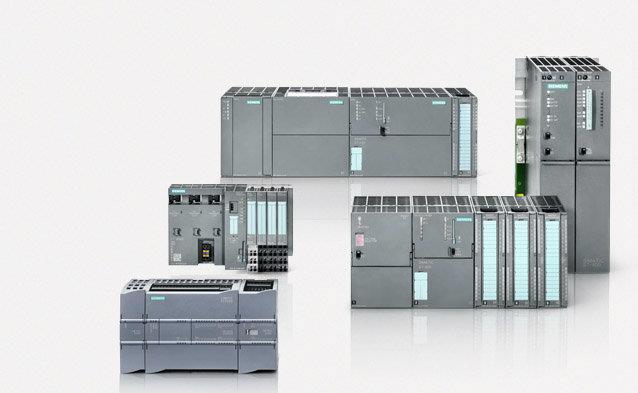

我公司一直致力于推廣西門子高性能自動化系統和驅動產品，所經營產品范圍：LOGO!通用模塊、SIMATIC S7全系列可編程控制器、PCS7 控制系統、WINCC組態軟件、STEP 7編程軟件和博圖軟件； 觸摸屏、工控機、網絡交換機、開關電源；6RA70/80系列直流調速裝置，MM4、V20、G120、G130、G150、S120等全系列變頻器；V90伺服產品，數控系統等工業自動化與驅動技術全系列產品。公司所備各類產品齊全，貨量充足，常年備貨量在1億元以上，能夠滿足客戶對現貨的需求，保證工程進度。
請相信上海西萬自動化科技有限公司是您忠誠的長久的合作伙伴，我們愿與廣大客戶攜手向前，共同進步！
西門子DP總線產品注意事項：
① 硬件配置必須和實際PLC 上掛的模塊一致，具體的設置參數要看模塊左下方的訂貨號。
② CPU 地址設為2,其余模塊地址從4 開始，且不能重復[8].
③ 設置ProfiBus網絡參數為1.5 Mb/s（DP）。
④ 模塊地址需記住，因為編程的時候要用到。尤其是AI/AO模塊地址要記住，以保證數據的正確通信。
⑤ AI/AO模擬量模塊的輸入和輸出通道信號類型此處設為兩線制4~20 mA.
⑥ 硬件配置好后可選擇保存編譯。
4）程序編寫PLC 程序是用于實現現場數據的采集、處理，及Wincc監控頁面和PLC之間的互聯通信。
PLC 程序主要包含主程序塊，故障診斷組織塊，功能函數塊FB41（連續控制PID），DB數據塊。FB41函數塊的參數設置是程序編寫的重點，主要針對MAN_ON、PVPER_ON、PV_FAC、PV_OFF、LMN_FAC、LMN_OFF、SP_INT、LMN_PER 等參數進行設置。具體的定義和設置要求可通過查閱幫助文件來獲取。
3.2 通信組態
在Step7 軟件的option 選項里選擇Set PG/PC Inter-face,把通信協議改為CP5611（MPI），點擊“Diagnostics”
按鈕進入測試頁面。點擊“Test”按鈕顯示正常，然后點擊“Read”按鈕讀到PLC地址為2表示通信成功。
軟硬件均編譯通過后，即可下載進PLC.
西門子DP總線產品功能介紹：
3.3 監控頁面組態
本例中用Wincc 軟件來驅動Step7 的變量，實現對程序的監控。
1）新建項目和添加驅動程序
新建項目時需設置項目類型、名稱和路徑。
選擇變量管理--新建驅動程序--插入SIMAT-IC S7 PROTOCOL SUITE.此通信驅動程序支持多種網絡協議和類型，此處選擇MPI（和PLC 的通信協議一致），并設置站地址為2.
2）組態變量
Wincc 變量類型主要有過程變量和內部變量。其中過程變量是真實值，位于PLC的存儲器中。內部變量表示在Wincc中用來計算或模擬的內部值，不與PLC之間進行通信。每個變量在組態時需定義變量名稱和類型。過程變量還需選擇PLC中地址和數據格式變換。
3）創建過程畫面
過程畫面是由圖形編輯器來完成的。在該界面中可添加全部欲在運行狀態下顯示的內容。Wincc 的圖庫中提供了豐富的圖形，只需選擇拖入畫面即可?！皩ο筮x項板”的“標準板”中列出了線、靜態文本、輸入輸出域等對象；“控件板”中列出了時鐘、報警控件、在線表格控件、在線趨勢控件等。圖3 是組態完成后的一個監控畫面。
注意事項：
① 畫面中需動態顯示的文本框、圖形、按鈕、輸入/輸出域、滾動條等一定要設置好連接的變量名，同時亦可在屬性選項中更改顯示方式等參數。
② 運行系統中如需采集、處理和歸檔工業現場的過程數據，并創建過程數據變化趨勢曲線時，需先對數據進行歸檔處理，將其存儲在歸檔數據庫中，并用表格或趨勢曲線的形式輸出當前過程值或已歸檔過程值。
歸檔中要設置歸檔變量名、歸檔周期。圖3 使用了Wincc Online Trend Control這個ActiveX 控件來顯示過程數據變化趨勢。
4）創建腳本
Wincc 可以通過使用函數和動作使項目中的過程動態化，可自行建立項目函數，也可建立全局動作腳本來實現動態顯示要求。
5）設置系統運行屬性和激活項目
在Wincc 資源管理器的左邊子窗口中點擊“計算機”進行設置。設置內容包括計算機的名稱、運行畫面的外觀、起始畫面、標題、畫面大小等。
全部組態結束后，即可點擊激活按鈕，觀看項目的動態可視化監控畫面了。
注意事項：
① 若運行項目是從其他計算機上拷過來的，必須更改計算機名為當前計算機名。
② 選擇在運行時需啟動的組件，可選擇圖形運行系統、報警記錄運行系統、變量記錄運行系統等。
③ 熱鍵在組態階段不需屏蔽，當組態結束進入使用階段，則須將所有熱鍵屏蔽。
4 結語
通過這一過程控制系統的軟硬件組態，可掌握PLC技術、組態技術和PID控制技術，具有一定的實用價值。本文是基于西門子DP總線、Siemens PLC和Wincc組態軟件，構建了一個典型的工業過程運行和監控系統。在具體構建過程中，因項目的差異，可靈活選擇不同的組網和通信方式。本文提供的僅是一個范例，只要掌握了基本方法，還可以將其進一步推廣到其他控制領域。
6XV1830-0EH10
SIMATIC NET, PROFIBUS 快速標準電纜 GP, 2 芯, 屏蔽, 為快速安裝而特殊設計，最大長度: 1000m, 最小訂購數量: 20m, 按米銷售
6XV1830-0EN20
SIMATIC NET, PROFIBUS 標準總線電纜, 2 芯, 屏蔽, 為快速安裝而特殊設計， 20 m
6XV1830-0EN50
SIMATIC NET, PROFIBUS 標準總線電纜, 2 芯, 屏蔽, 為快速安裝而特殊設計， 50 m
6XV1830-0ET10
SIMATIC NET, PROFIBUS 標準總線電纜, 2 芯, 屏蔽, 為快速安裝而特殊設計， 100m
6XV1830-0ET20
SIMATIC NET, PROFIBUS 標準總線電纜, 2 芯, 屏蔽, 為快速安裝而特殊設計， 200 m
6XV1830-0ET50
SIMATIC NET, PROFIBUS 標準總線電纜, 2 芯, 屏蔽, 為快速安裝而特殊設計， 500 m
6XV1830-0EU10 西門子一級代理商
SIMATIC NET, PROFIBUS FC 標準電纜, 2 芯, 屏蔽, 為快速安裝而特殊設計，最大長度: 1000m
6XV1830-0GH10
SIMATIC NET, PROFIBUS FC 食品總線電纜，帶 PE 護套， 用于食品業和飲料業，2 芯，屏蔽，按米銷售，最大長度： 1000m, 最小訂購量: 20 m
6XV1830-0JH10
SIMATIC NET, PROFIBUS FC 堅固總線電纜，帶 PUR 護套，用于化工和機械等惡劣環境使用，按米銷售，最大長度： 1000m, 最小訂購量: 20 m
6XV1830-0LH10
SIMATIC NET,PROFIBUS FC FRNC 電纜 GP, 總線電纜，阻燃及無鹵素總線電纜，共聚物外殼，按米銷售，最大長度： 1000m, 最小訂購量: 20 m
6XV1830-0MH10
SIMATIC NET, PROFIBUS 船用電纜 SIENOPYR, 輪船和海上設備用銅纜, 按米銷售，最大長度： 1000m, 最小訂購量: 20 m
6XV1830-0PH10
SIMATIC NET, PROFIBUS 絞纜, 用于高柔性應用(可扭曲), 最大訂購長度: 1000m, 最小訂購量: 20m, 按米銷售
6XV1830-1EN50
SIMATIC NET, PROFIBUS 標準總線電纜, 2 芯, 屏蔽, 為快速安裝而特殊設計， 在線軸盒中 50m
6XV1830-1ET10
SIMATIC NET, PROFIBUS 標準總線電纜, 2 芯, 屏蔽, 為快速安裝而特殊設計， 在線軸盒中 100m
6XV1830-3EH10
SIMATIC NET, PROFIBUS FC 拖纜, PROFIBUS 拖纜, 最大加速度:4 m/s2, 至少 3 百萬次 彎曲次數，彎曲半徑： 約 120mm，雙芯屏蔽線，按米銷售，最大長度: 1000m, 最小訂購量: 20 m西門子DP總線連接器/代理，DP總線連接器適用于寬溫度范圍（-25 °C 至 +60 °C）并具有優異防惡劣環境性能（覆膜涂層）的 SIPLUS 模塊
2)軟總線電纜不適用于這種接頭
西門子DP總線連接器/代理
由于其連接方法最簡捷，可快速調試
因采用冗余網絡拓撲結構，具有高可用性
采用簡單、有效的信令概念，持續監控網絡部件
通過工廠范圍內的時鐘控制，可實現整個工廠范圍內基于時間的精確事件分配
由于現有網絡容易擴展，且無任何不利影響，具有高度靈活性
是系統范圍內實現聯網的基礎（垂直集成）
是 PROFINET 的基礎
由于在必要時可通過交換技術獲得擴展性能，以太網的通訊性能幾乎不受限制
可實現不同應用領域的聯網，例如辦公環境與生產環境
用于苛刻工業環境的網絡部件
通過具有 RJ45 技術的 FastConnect 電纜接線系統進行快速本地組裝
通過高速冗余和冗余電源實現故障安全網絡
通過持續的兼容性開發而獲得投資保護
因具有接口選件，可通過 WAN（廣域網）并使用 Internet 服務實現公司范圍內的通訊
通過 SCALANCE W，西門子公司的 IWLAN（工業無線局域網）為無故障地連接具有可靠無線通訊功能的移動站提供了基礎
工業無線局域網（IWLAN）的數據儲備
快速漫游，用于不同網絡接入點間移動站的快速傳播
通過采用西門子 SCALANCE S 和 SOFTNET 安全客戶端的安全概念，能夠保護網絡與數據
控制層上大量數據的千兆通訊，如 WinCC，web 應用程序，多媒體應用程序等
西門子DP總線連接器/代理
PROFINET
基于工業以太網，PROFINET 實現了現場設備（IO 設備）與控制器（IO 控制器）的直接通訊，并可提供運動控制應用等時驅動控制解決方案。
通過組件的工程與組態（基于組件的自動化），PROFINET 還支持分布式自動化系統。
媒體冗余協議（MRP）
IEC 61158 Type 10 標準中指定的用于提高環形拓撲結構網絡可用性的協議。
信息技術（IT）
IT 通過工業以太網將 SIMATIC 與信息技術相整合。借助TCP/IP協議，這些通訊媒體和路徑還可用于SIMATIC。根據產品及擴展階段，通訊處理器支持 IT 環境下的技術，如：
電子郵件；
通過集成的電子郵件客戶端，網絡組件、通訊處理器和路由器可發送電子郵件，以提供裝置狀態信息（如裝置停機或即將發生過載）或自動請求一次維修。
可自由定義的 HTML 頁；
通訊處理器可借助于靜態 HTML 頁來執行網絡診斷，并通過可自由定義的 HTML 頁來支持特定用戶顯示。
FTP；
使用文件傳輸協議（FTP），耦合簡便、通用，例如 PLC 可連接到不同的 PC 或嵌入式系統。
IP 路由 (IP-R)
通過兩個獨立接口（集成網絡分離）以及 SCALANCE S 和 SCALANCE X414-3E，可實現 SIMATIC S7 到工業以太網（CP 343-1 Advanced 和 CP 443-1 Advanced）的連接，該連接支持千兆接口和 PROFINET 接口之間的 IP 報文傳送。
OPC（開放性、高效性、協作性）
OPC 是一種標準化、開放式、多供應商接口，允許具有 OPC 能力的 Windows 應用程序與 S7 通訊（發送/接收）連接。因特網通訊可通過 OPC XML DA 接口實現。
編程器/OP 通訊
集成的通訊功能，用于 SIMATIC 自動化系統與 HMI 設備（例如 TP/OP）和 SIMATIC 編程器（STEP 7、STEP 5）之間的數據交換。MPI、PROFIBUS 和工業以太網支持編程器/OP 通訊。
上海西萬自動化科技有限公司，成立于1996年。在西門子公司廣大同仁和工控領域各界朋友的關懷下埋頭發展，一路走來已成西門子合作伙伴中的佼佼者。總部設在上海，辦公面積1500多平方米，員工150余人。公司組織架構完善合理，下轄河南、沈陽、濟南分公司，以及天津、石家莊、唐山、太原、洛陽、西安、大連、長春、北京、合肥辦事處。我公司已連續十七年榮獲西門子（中國）有限公司最佳代理商獎，在產品供應與技術服務方面擁有優勢，深得廣大客戶和西門子公司的信賴。
“信譽第一，客戶至上”是公司成立之初所確立的宗旨，在公司領導的嚴格要求和員工們不折不扣地貫徹執行下發展延續至今?！凹僖涣P十”一直是我公司的主動承諾。
面對紛繁變化的市場和日益嚴峻的競爭，客戶的需求和利益始終被我們放在工作的首位。我們想客戶之所想，急客戶之所急。針對各行業客戶的不同需求，我們盡心盡力地為客戶需要解決的難題提供精準的解決方案，竭盡全力將服務落到實處、做到最好。在協助客戶解決難題、實現突破的基礎上，獲得雙贏！
我公司一直致力于推廣西門子高性能自動化系統和驅動產品，所經營產品范圍：LOGO!通用模塊、SIMATIC S7全系列可編程控制器、PCS7 控制系統、WINCC組態軟件、STEP 7編程軟件和博圖軟件； 觸摸屏、工控機、網絡交換機、開關電源；6RA70/80系列直流調速裝置，MM4、V20、G120、G130、G150、S120等全系列變頻器；V90伺服產品，數控系統等工業自動化與驅動技術全系列產品。公司所備各類產品齊全，貨量充足，常年備貨量在1億元以上，能夠滿足客戶對現貨的需求，保證工程進度。
請相信上海西萬自動化科技有限公司是您忠誠的長久的合作伙伴，我們愿與廣大客戶攜手向前，共同進步！
