西門子接口模塊6ES7153-1AA03-0XB0 西門子接口模塊6ES7153-1AA03-OXBO 西門子IM153-1模塊 西門子PLC模塊代理商

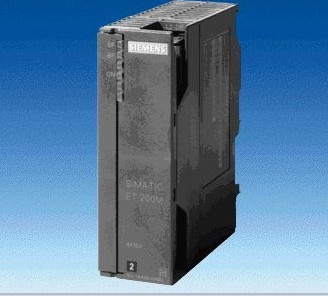

6ES7 153-1AA03-0XB0 IM153-1接口模塊
6ES7 153-2BA01-0XB0 IM153-2接口模塊高性能型(最多連接8個模塊)
6ES7 153-2BA02-0XB0 IM153-3接口模塊高性能型(最多連接12個模塊)
6ES7 153-2AR02-0XA0 IM153冗余套件高性能型2個153－2和1個IM/IM總線模板
6ES7 153-2BB00-0XB0 IM153-2光纖接口模塊
6ES7 195-1GF30-0XA0 有源總線模塊的DIN導軌
6ES7 195-7HA00-0XA0 有源總線模塊BM PS/IM
6ES7 195-7HB00-0XA0 有源總線模塊BM 2 X 40
6ES7 195-7HC00-0XA0 有源總線模塊BM 1 X 80
聯系人：李明祥 服務熱線：15000 900 578
傳 真 ：021-57872917 工作QQ：2880583569
電話 ：021-60641030 上海啟水竭誠為您服務;
本公司只銷售西門子原裝正品，享受西門子官方免費一年保修！
帶有不同接口模塊的 ET 200M 系統可用于 S7-300 I/O 模塊的分散式應用。取決于應用目標，您可選擇成本和功能最為適合的IM:
IM 153-1 是一款價格合理的版本，最適合于制造環境中的大多數應用。它允許使用多達 8 個的 S7-300 I/O 模塊。
IM 153-2 高性能型可滿足制造業的更高要求，如 F 技術或與時鐘同步相關的最高性能。該 IM 也可與 PCS 7組合用于制造應用領域。該 IM 可冗余使用，支持那些在控制現場所需的典型功能。例如，這樣的功能包括時鐘同步以及精度達到1ms的時間戳。
需要 IM 153-1 / IM 153-2 HF 接口模塊，以把模塊化的 I/O 設備 ET 200M 連接到 PROFIBUS DP 現場總線。
這些首部模塊可應用于許多場合。
IM 153-2 (銅) 配有特殊功能，如時鐘同步、時間戳或 I&M 功能。此外，考慮到在過程施工中不斷增加的診斷需求，還有一些可用的特殊模塊。例如，數字量輸入模板可連接 NAMUR 傳感器，具有斷線探測器，通過“0”和“1”信號，并具有整平監控和脈沖展寬功能。為獲得一個合理的通道價格，可能會采用8-通道 HART 模塊。
高可用性系統可用于系統不允許出現停止或因意外停機后系統重啟等會造成高昂損失的應用場合。例如，典型的應用場合包括發電、配電、隧道系統、機場行李運輸系統、石油平臺、煉油廠、特種玻璃制造商、半導體行業等。
通過與高可用的 S7-400H（冗余 CPU）相結合，ET 200M 能夠以單通道模式（標準可用性）或開關模式（增強可用性）進行連接。
此外，IM 153-2 也可用于采用 S5-155H、S7-300 / S7-400的軟件冗余應用以及PNO標準化冗余應用。
| 一般信息 | |
| 制造商標記 (VendorID) | 801Dh |
| 電源電壓 | |
| DC 24 V | 是 |
| 允許范圍，下限 (DC) | 20.4 V |
| 允許范圍，上限 (DC) | 28.8 V |
| 允許范圍（包含波形），下限 (DC) | 20.4 V |
| 允許范圍（包含波形），上限 (DC) | 28.8 V |
| 電源和電壓斷路跨接 | |
| 停電/斷電跨接時間 | 5 ms |
| 輸入電流 | |
| 耗用電流，最大值 | 350 mA; DC 24 V 時 |
| DC 24 V 時的額定值 | 625 mA |
| 接通電流，典型值 | 2.5 A |
| I2t | 0.1 A2·s |
| 輸出電壓 | |
| 額定值 DC 5 V | 是 |
| 輸出電流 | |
| 用于背板總線 (DC 5 V)，最大值 | 1 A |
| 功率損失 | |
| 功率損失，典型值 | 3 W |
| 地址范圍 | |
| 地址容量 | |
| 輸入端 | 128 byte |
| 輸出端 | 128 byte |
| 硬件擴展 | |
| 每個 DP 從站接口模塊的組件數量，最大值 | 8 |
| 接口 | |
| 物理接口，RS 485 | 是 |
| 物理接口，LWL | 否 |
| PROFIBUS DP | |
| 用戶地址 | 允許 1 至 125 |
| 傳輸速率的自動計算 | 是 |
| PROFIBUS DP，輸出電流，最大值 | 90 mA |
| 傳輸速率，最大值 | 12 Mbit/s |
| 傳輸模式 | RS 485 |
| SYNC 能力 | 是 |
| FREEZE 功能 | 是 |
| 直接數據交換（橫向連接） | 是 |
| PROFIBUS DP | 9 針 Sub-D 接口 |
| 1. 接口 | |
| DP 從站 | |
| GSD 文件 | （對于 DPV1）SIEM801D、GSD；SI01801D、GSG |
| 自動波特率搜索 | 是 |
| 通訊功能 | |
| 總線協議/傳輸協議 | PROFIBUS DP 符合 EN 50170 |
| 防護等級和防護類別 | |
| IP 20 | 是 |
| 環境要求 | |
| 運行溫度 | |
| 最小值 | 0 °C |
| 最大值 | 60 °C |
| 氣壓 | |
| 工作高度超過 NN，最大值 | 3000 m |
| 組態 | |
| 組態軟件 | |
| STEP 7 | STEP 7 / COM PROFIBUS / 新工具關于 GSD 文件 |
| 尺寸 | |
| 寬度 | 40 mm |
| 高度 | 125 mm |
| 深度 | 117 mm |
| 重量 | |
| 重量，約 | 360 g |
