JRD22+5FT型增加漏電、變送、通訊、來電自啟動、自動復位及啟動方式(星三角啟動、自耦變壓器啟動、頻敏變阻器啟動)運行時間積累、故障類型查詢等諸多功能并可實現正常保護控制、報警控制、遠程監控等。

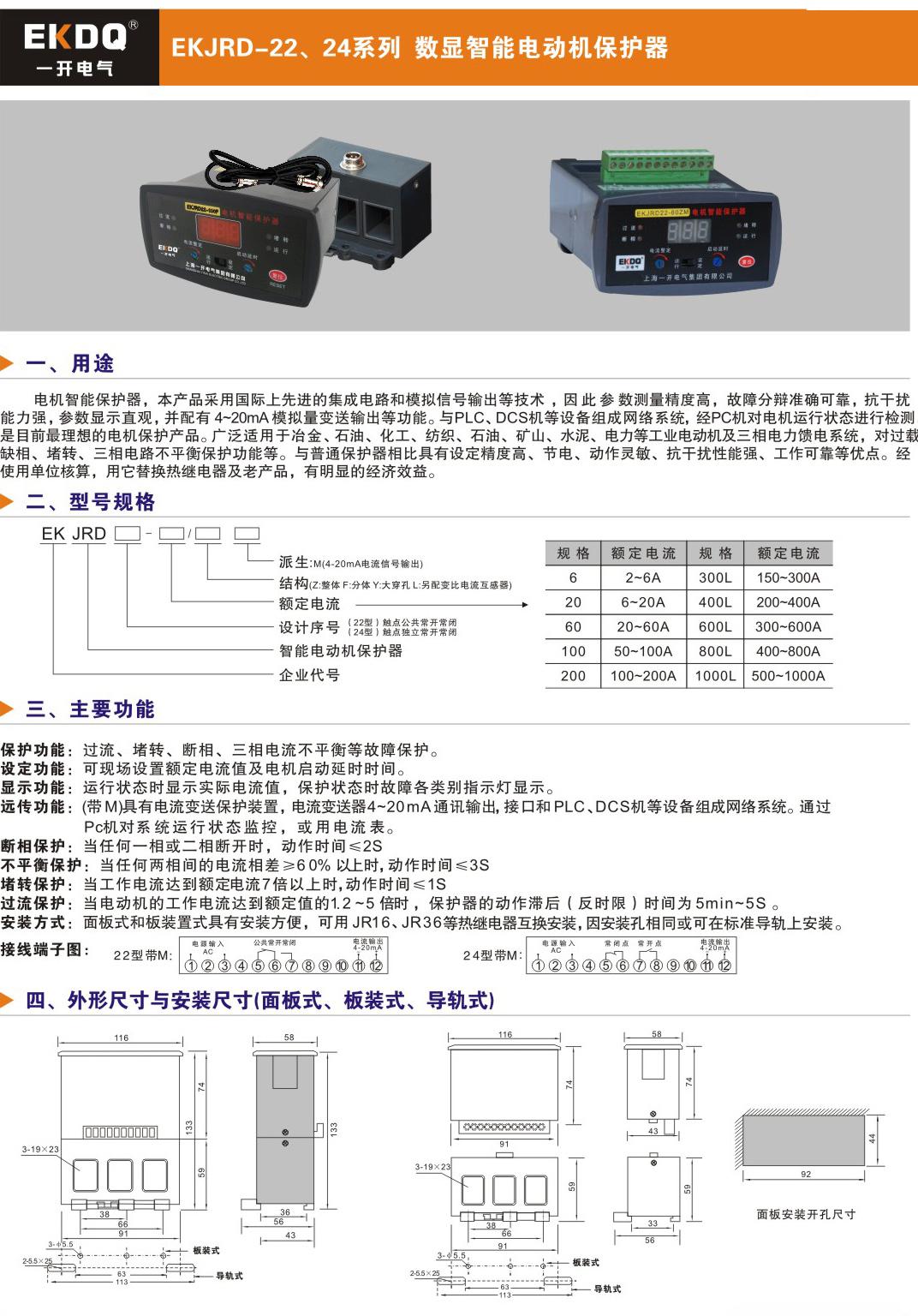

JRD22+5FT（以下簡稱：監控器）。是我公司在多年研制生產電機保護產品經驗的積累和現代高科技的結晶。核心部件采用國外最新型的單片微機，它具有抗干擾能力強、工作穩定可靠、精度高、保護參數設定簡單方便和數字化、智能化、網絡化等特點。可滿足更高層次用戶的要求。它適用于冶金、化工建材、紡織、電力等工業電動機及三相電力饋電系統，作過載、輕載、缺相、欠壓、堵轉短路、漏電、及三相電路不平衡保護和多方啟?？刂?。本機具有 RS-485 遠程通訊接口，支持 MODBUS-RTU 協議和4～20mA模擬量輸出接口，方便的和PLC、DCS 及后臺機組成網絡系統。通過后臺機對現場設備進行操控、運行狀態監視和歷史數據查詢。
輕載保護（欠電流保護）：當電流值小于 輕載保護設定值時監控器在 5 秒動作，設 定范圍為熱過載保護設定值的5 ％～90％ 一般電機不需要該功能保護，用戶可設 置為 5％。 4、斷相保護：電動機三相電流達到 設定值時，監控器在 4 秒內動作。參考值 為 60％ ，設定范圍20％～90％。不平衡值5、堵轉保護：運行狀態當電流大于設定值 5 倍 時，監控器在 2 秒動作，啟動延時時間 該功能關閉。 6、欠電壓保護：電壓低于設定值時監控器在 5秒動作，設定范圍100V～400V。7、漏電（接地）保護：漏電電流大于設定值 時監控器在3秒動作，設定范圍5 00mA～ 5000mA
8、啟動延時間：根據用戶設備需求設置， 設置范圍 4～120秒。 9、星三角轉換時間：星三角轉換時間要小 于啟動延時時間，設置范圍 2～117秒。10、電機冷卻時間：30分鐘。電機過載保 護動作后，由于熱積累，冷卻后方可 復位。 11、電源電壓：220V、380V±15%，50Hz ±2% 12、電力消耗：≤3VA 13、輸出繼電器觸頭容量：250VAC 7A14、電流顯示誤差小于1.5% 15、復位時間小于2秒16、電壽命大于3000次
