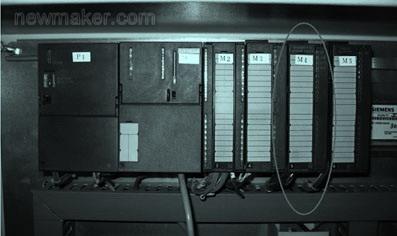

西門子SM322輸出模塊（8點,16點,32點），西門子SM322輸出模塊，西門子SM322數字量模塊，西門子s7-300模塊SM322，全新原裝，現貨銷售，歡迎來電咨詢！
————————————————-
SIEMENS上海啟水自動化科技有限公司/聯系人：李明祥（銷售經理）
---------------------------------
24小時銷售技術服務熱線：150 0090 0578
電話（Tel）：021-60641030
工作(QQ) ：2880583569
傳真（Fax）：021-57872917
---------------------------------
“誠信”為本公司經營生存之本、發展之基理念，信守合約、履行承諾，不斷增強“責任大于天，誠信貴于金”的經營意識，做到質量與價格相符，承諾與兌現一致。
6ES7332-5HD01-0AB0 模擬輸出模塊(4路)
6ES7332-5HD01-9AJ0 模擬輸出模塊(4路) (6ES7 332-5HD01-0AB0+6ES7 392-1AJ00-0AA0)
6ES7332-5HB01-0AB0 模擬輸出模塊(2路)
6ES7332-5HB01-9AJ0 模擬輸出模塊(2路) (6ES7 332-5HB01-0AB0+6ES7 392-1AJ00-0AA0)
6ES7332-5HF00-0AB0 模擬輸出模塊(8路)
6ES7332-5HF00-9AM0 模擬輸出模塊(8路) (6ES7 332-5HF00-0AB0+6ES7 392-1AM00-0AA0)
6ES7332-7ND02-0AB0 模擬量輸出模塊(4路，15位精度)
--------------------------------------
模擬量輸入模塊提供模擬量信號（電流，電壓，電阻或溫度）的標準化的數值。這些數值一定要能體現測量的參數（例如，以公升為單位的液位）。這一過程稱為模擬量的標準化或標定。
相對應的用戶程序計算出過程值，過程值必須轉換成一個數值，這一數值能使模擬量模塊轉換成模擬量信號，進而使得此模擬量信號能都驅動一個模擬量執行機構。這一轉換過程稱為去標準化。下面提供的下載的功能庫可以用來實現模擬量的標準化和去標準化。
圖 01 展示了標準化的示例。
圖 01
圖 02展示了去標準化的示例
圖 02
y值始終是轉換結果，x值是已知的參數。
可裝載的這4個功能不同之處在于y和x對應的數據類型。
說明
這些功能不改變地址寄存器AR1/AR2的值，采用FBD和LAD編程時提供了ENO指令，將RLO=0或1存儲在BR位。
采用FC165（將整數規格化到實數）編程示例
FC165的參數：
|
聲明 |
名稱 |
類型 |
說明 |
|
in |
X |
INT |
范圍 {-32768,..,0,..,+32767} |
|
in |
yMIN |
REAL |
y值最小值 |
|
in |
yMAX |
REAL |
y值最大值 |
|
in |
x0 |
INT |
范圍 {-32768,..,0,..,+32767} |
|
in |
y0 |
REAL |
范圍 {-3.402823e+38,.., |
|
in |
x1 |
INT |
范圍 {-32768,..,0,..,+32767} |
|
in |
y1 |
REAL |
范圍 {-3.402823e+38,.., |
|
out |
y |
REAL |
范圍 {-3.402823e+38,.., |
通過輸入 yMIN 和 yMAX可以將低于低限，高于高限的值限定到范圍值y內。通過這種方式過濾掉模擬量輸入和輸出模塊的高于量程限度和低于量程限度的區域。
所以Y值是根據線性方程式 y = a x + b來計算
這取決于下面的關系式：y = (y1-y0) / (x1-x0) * (x-x0) + y0
通過FC165（整數〉實數）線性規格化示例
圖 03
模擬量輸入板模塊檢測到4~20mA的輸入信號。這一信號轉換到CPU內部的值對應范圍0~27648。液位就是用這種方式測量的。如示例所示4mA對應液位0.0m，20mA對應液位1.7m。
這取決于下面的參數：
P0(x0=0; y0=0.0)
P1(x1=+27648; y1=+1.7)
可以這樣調用FC165：
| CALL | FC 165 |
| x:= | PEW 20 |
| yMIN:= | 0,0 |
| yMAX:= | 1,7 |
| x0:= | 0 |
| y0:= | 0,0 |
| x1:= | 27648 |
| y1:= | 1,7 |
| y:= | MD22 |
說明
參考手冊“S7-300自動化系統模塊數據” (條目號 8859629)第5章節“模擬量模塊的模擬值表示”查看電壓、電流、電阻和溫度范圍對應到CPU內部的范圍值。如果是S7-400系統，相關信息可以參考手冊“S7-400自動化系統模塊數據”，5.3章節“模擬值表示”。
下載 "STEP7_V55_PID_Scale"
拷貝“STEP7_V55_PID_Scale.zip”文件到一個單獨的文件目錄，之后雙擊打開此文件。STEP7庫被解壓縮生成相關的子目錄。接下來可以用SIMATIC Manger打開及處理解壓縮的庫文件。下載的文件中包含F(xiàn)C164、FC165
