EM231西門子模擬量擴展模塊 EM231西門子模擬量模塊
2路傳感器信號輸入，16bit，采樣率20Hz（單通道）/10Hz（雙通道），
6 VDC、每路150mA激勵電源輸出
訂貨號：
6ES7 231-0HC22-0XA8 EM231 4入*12位精度，模擬量
6ES7 231-0HF22-0XA0 EM231 8入*12位精度，模擬量

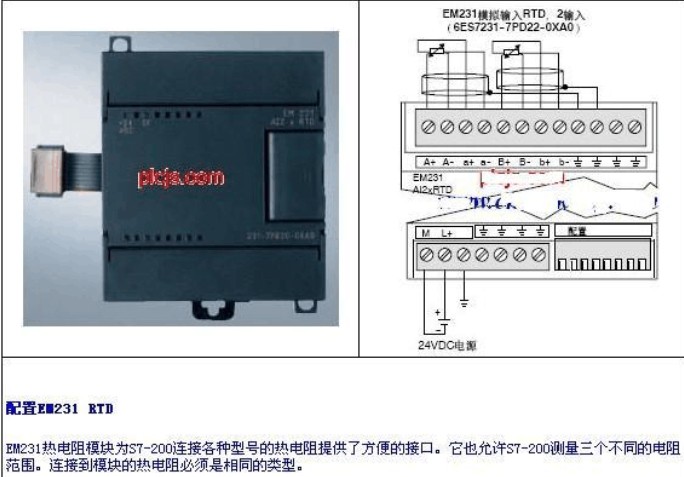

6ES7 231-7PB22-0XA8 EM231 2入*熱電阻，模擬量
6ES7 231-7PC22-0XA0 EM231 4入*熱電阻，模擬量
6ES7 231-7PD22-0XA8 EM231 4入*熱電偶，模擬量
6ES7 231-7PF22-0XA0 EM231 8入*熱電偶，模擬量
————————————————-
SIEMENS上海啟水自動化科技有限公司
================================
聯系人 ：李明祥（ 銷售經理 ）
24小時銷售技術服務熱線：150 0090 0578
電話（Tel）：021-60641030
工作(QQ) ：2880583569
傳真（Fax）：021-57872917
================================
公司主營西門子原裝
S7-200CN|S7-200|S7-1200|S7-300|
S7-400|ET200系列PLC，
西門子T400|TDC高端控制器|
西門子PCS7過程控制系統，西門子HMI，
西門子802C|S|D|810D|840D|828D數控系統及備件,
西門子MM4|G110|G120|V10標準變頻器，
西門子S120|611系列伺服系統，
西門子profibus-DP現場總線系統，
西門子電機，西門子過程儀表
凡我公司出售的西門子產品均享受西門子官方質保一年，一年內有任何質量問題免費提供換新或維修服務。
我公司是專營西門子原裝產品公司，是西門子驅動和自動化集團一級代理商和核心合作伙伴
主要特性
• 總線、電源隔離，可靠性高，抗干擾能力強
• 16位采樣精度，采用硬件濾波技術，測量值更加準確穩定
• 供電電源有反接保護和浪涌吸收功能，適用于惡劣的工業環境
使用規范
• 信號線應采用屏蔽雙絞線，屏蔽線需單端接地
• 在系統有良好接地的情況下模塊的接地端應接到地線上，否則不接地
• 使用稱重模塊讀取數據時必須嚴格按照TrustPLC提供的庫函數操作
• 更換模塊需要重新校準
• 雙通道模式時，只接一路傳感器時，需要將未使用的一路短接以消除斷線報警，或者使用單通道模式
訂貨數據
規格參數
端子連接
稱重模塊是一款高精度的測量模塊，它必須可靠的測量低信號電平（大約1.5uV）。因此，要獲得無故障的操作，合適的組裝和電纜連接是至關重要的。
在連接稱重傳感器時，應遵守如下規則：
1）如果準備連接一個以上傳感器（稱重傳感器必須并聯），則必須使用一個接線盒。若稱重傳感器到模塊或到接線盒的距離大于稱重傳感器可用電纜的長度，應該使用專門的延長盒。
2）電纜的屏蔽始終應通到接線盒或延長盒的電纜壓蓋處。
3）規定的線路上應使用紐絞線對電纜，而且應該屏蔽：
---傳感器線SEN+/SEN-；
---測量電壓線SIG+/SIG-；
---電源電壓線EXC+/EXC-。
4）屏蔽線必須接到屏蔽接頭卡子上。
1、四線制接法
連接四線制傳感器時，一定要在接線盒中將EXC+與SENS+短接，EXC-與SENS-短接，否則稱重模塊可能無法正常工作。
2、六線制接法
3、模塊接線圖
撥碼開關設置
西門子S7-200
CPU
6ES7 211-0AA23-0XB0 CPU221 DC/DC/DC,6輸入/4輸出
6ES7 211-0BA23-0XB0 CPU221 繼電器輸出,6輸入/4輸出
6ES7 212-1AB23-0XB8 CPU222 DC/DC/DC,8輸入/6輸出
6ES7 212-1BB23-0XB8 CPU222 繼電器輸出,8輸入/6輸出
6ES7 214-1AD23-0XB8 CPU224 DC/DC/DC,14輸入/10輸出
6ES7 214-1BD23-0XB8 CPU224 繼電器輸出,14輸入/10輸出
6ES7 214-2AD23-0XB8 CPU224XP DC/DC/DC,14DI/10DO,2AI/1AO(PNP)
6ES7 214-2AS23-0XB8 CPU224XPsi DC/DC/DC,14DI/10DO,2AI/1AO(NPN)
6ES7 214-2BD23-0XB8 CPU224XP 繼電器輸出,14DI/10DO,2AI/1AO
6ES7 216-2AD23-0XB8 CPU226 DC/DC/DC,24輸入/16輸出
6ES7 216-2BD23-0XB8 CPU226 繼電器輸出,24輸入/16輸出
-----------------------------------------------------
擴展模塊
6ES7 221-1BH22-0XA8 EM221 16入 24VDC，開關量
6ES7 221-1BF22-0XA8 EM221 8入 24VDC，開關量
6ES7 221-1EF22-0XA0 EM221 8入 120/230VAC，開關量
6ES7 222-1BF22-0XA8 EM222 8出 24VDC，開關量
6ES7 222-1EF22-0XA0 EM222 8出 120V/230VAC，0.5A 開關量
6ES7 222-1HF22-0XA8 EM222 8出 繼電器
6ES7 222-1BD22-0XA0 EM222 4出 24VDC 固態－MOSFET
6ES7 222-1HD22-0XA0 EM222 4出 繼電器 干觸點
6ES7 223-1BF22-0XA8 EM223 4入/4出 24VDC，開關量
6ES7 223-1HF22-0XA8 EM223 4入 24VDC/4出 繼電器
6ES7 223-1BH22-0XA8 EM223 8入/8出 24VDC，開關量
6ES7 223-1PH22-0XA8 EM223 8入 24VDC/8出 繼電器
6ES7 223-1BL22-0XA8 EM223 16入/16出 24VDC，開關量
6ES7 223-1PL22-0XA8 EM223 16入 24VDC/16出 繼電器
