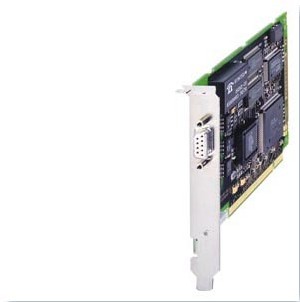

西門子通訊網卡CP5611 西門子CP5611網卡 西門子CP5611通訊卡 西門子CP5611卡
訂貨號：6GK1561-1AA01
CP5611卡CP流
支持
最大1.5 mA
數字量模塊
3.6 數字量輸入模塊 SM 321; DI 32 x AC 120 V；(6ES7 321-1EL00-0AA0)
S7-300 模塊數據
3-12 手冊, 09/2005, A5E00432670-03
3.6 數字量輸入模塊 SM 321; DI 32 x AC 120 V；(6ES7 321-1EL00-0AA0)
————————————————-
SIEMENS上海啟水自動化科技有限公司
================================
聯系人 ：李明祥（ 銷售經理 ）
24小時銷售技術服務熱線：150 0090 0578
電話（Tel）：021-60641030
工作(QQ) ：2880583569
傳真（Fax）：021-57872917
地址：上海市松江區弘翔路58弄195號
================================
與CP5512 一樣，CP5611 A2也能將編程設備和 PC 連接到速率在 12 Mbit/s 以下的 PROFIBUS 以及 SIMATIC S7 具有多點能力的 MPI 接口上。CP 5512 有一個 PC-Card，而 CP 5611 A2 則有一個 PCI 卡，可用于帶有 PCI 插槽的 PG/PC。
通訊服務：
■ PROFIBUS-DP 主站（等級為 1 和 2，符合 IEC
61158 / IEC 61784）與軟件產品 SOFTNET DP
■ PROFIBUS-DP 從站與軟件產品 SOFTNET-DP 從站
■ 與軟件產品 STEP 7 或 STEP 5 進行 PG/OP 通訊
■ 與軟件產品 SOFTNET-S7 進行 S7 通訊
■ 與軟件產品 SOFTNET-DP 或者 SOFTNET-S7 進行
開放式通訊（基于 FDL 接口的 SEND/RECEIVE 功能）。
可用于：
■ V3.2 以上版本的 STEP 7
■ V2.1 以上版本的 STEP 7-Micro/WIN
■ ProTool、ProTool/Pro
■ V3.3 以上版本的 COM PROFIBUS
■ NCM PC
■ V3.2 以上版本的 SOFTNET-S7（用于 S7 通訊）
■ V3.2 以上版本的 SOFTNET-DP、SOFTNET-DP 從站
用途
■ 可與便攜式 PC 相連（如用于診斷和運行調試）
■ 便于進行安裝和調試
■ NCM PC 和 STEP 7 采用統一的操作方法和設計功能
■ 與 SOFTNET 完美兼容
■ 通過 PCI（3.3/5 V，33/66 MHz）可靈活用于 PG/PC，與 64 Bit
PCI-X 插槽兼容
|
訂貨號 |
6GK1 561-1AA01 |
6GK1 561-1AM01 |
|---|---|---|
|
產品類型描述 |
CP 5611 A2 |
CP 5611 A2 MPI |
|
傳輸速率 |
||
|
傳輸速率符合 RS422/485 |
||
|
9.6 Mbit/s |
9.6 Mbit/s |
|
12 Mbit/s |
12 Mbit/s |
|
網絡組件/終端設備的連接 |
||
|
網絡組件或終端設備的電氣連接數量 |
1 |
1 |
|
接口 |
||
|
電氣連接形式 |
||
|
PCI（32 位，3.3V/5V；通用鍵；33/66MHz） |
PCI（32 位，3.3V/5V；通用鍵；33/66MHz） |
|
9 針 Sub-D 接口 |
9針 Sub - D 插孔（RS 485） |
|
電源 |
||
|
電源類型 |
DC |
DC |
|
來自背板總線的電源電壓 1 |
5 V |
5 V |
|
5 V 直流時的相對對稱公差 |
5 % |
5 % |
|
電流消耗 |
||
|
背板總線消耗的直流電流 1 |
500 mA |
500 mA |
|
功耗 |
||
|
功耗 |
2 W |
2 W |
|
允許環境條件 |
||
|
環境溫度 |
||
|
+5 ... +55 °C |
+5 ... +55 °C |
|
-20 … +60 °C |
-20 … +60 °C |
|
-20 … +60 °C |
-20 … +60 °C |
|
工作期間相對濕度最大25 °C |
85 % |
85 % |
|
設計、尺寸和重量 |
||
|
模板結構 |
PCI 卡 |
PCI 卡 |
|
102 mm |
111 mm |
|
130 mm |
129 mm |
|
凈重 |
100 g |
100 g |
|
性能數據 |
||
|
PROFIBUS DP |
||
|
作為 DP 主站服務 |
||
|
√ |
√ |
|
X |
X |
|
√ |
√ |
|
X |
X |
