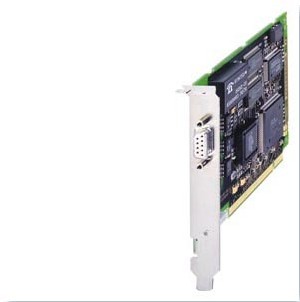

西門子CP5611網卡（德國原裝進口產品）  西門子CP5611網卡   西門子CP5611    西門子CP5611卡  現貨銷售，歡迎咨詢訂購！

西門子CP5611訂貨號：6GK1 561-1AA01

————————————————-
SIEMENS上海啟水自動化科技有限公司
================================
聯系人 ：李明祥（ 銷售經理 ）
24小時銷售技術服務熱線：150 0090 0578
電話（Tel）：021-60641030
工作(QQ)   ：2880583569
傳真（Fax）：021-57872917
地址：上海市松江區弘翔路58弄195號
================================

• 用于可攜帶的 PC 連接（如,用于診斷和調試）
• 易于安裝,啟動簡單。
• 尤其適用于 SOFTNET
• OPC 作為標準接口
• 具有 NCM PC 和 STEP 7 的統一程序和組態功能
• 借助于 PCI 3.3/5V,33/66 MHz 和 64位 PCI X 兼容插槽,可靈活用于編程器/PC

SINEMA Server V12 是監控網絡設備的網絡管理軟件。一個網絡的設備和架構是由各種各樣的機械構成的。
如下所示：

• 如何組態網絡能夠有個更好的網絡拓撲。
• 在 SINEMA Server 中必須執行那些設置。
• 如何改進今后的網絡顯示。

拓撲識別的必要條件
高質量的 SINEMA Server 網絡識別主要依靠網絡上的監控。
網絡中使用的設備都必須符合下面的必要條件，網絡中的每個設備都盡可能的精確顯示。如果不能符合這些條件，網絡仍然可以被監控，但是只能獲取網絡上設備很 少的有效信息。

1. 為了從鄰近的設備獲取拓撲信息，網絡上的設備必須支持 LLDP 協議。
2. 通知 SINEMA Server 當前的網絡信息，網絡中的設備必須盡可能準備 SNMP 上的一切信息。
3. 為了能夠讀出 PROFINET 名字也可以通過 DCP （Layer 2 protocol），SINEMA Server 必須不通過路由器的方式連接到網絡中被監控。

注意
如果網絡中的站點沒有滿足第一點或者第二點，仍然可能在拓撲中正確顯示。這里的必要條件是網橋端口到終端設備的內部唯一分配。

SINEMA Server 上的設置
當?shù)卿?SINEMA Server 后，按照下面步驟做網絡和拓撲中設備的初次確認。

1. 選擇菜單命令“Administration > Identification”。
2. 在準備搜索設備的的SINEMA Server 上輸入一個或更多的搜索區域。
   注意
   一個搜索不建議選擇超過 1000 個節點。搜索大量的節點會導致網絡負荷過重和占用大量時間。通過 IP 搜索設備是有效的！
3. 通過使用 DCP 協議對 PROFINET 名字的搜索選擇一個適配器。
4. 使用工作區域左上部的按鈕開始掃描。（圖. 01）


   圖. 01

5. 在掃描完成和網絡站點數據處理后，可以在 “Topology > Identified” 下得到一個網絡概述。

注意
掃描可以花費幾秒到幾分鐘的時間。在設備信息被識別后站點信息被處理并一起加入同一個網絡。同樣也會花費幾分鐘的時間顯示完整的拓撲。

隨后的顯示改變
如果想通過 SINEMA Server 找到更準確的拓撲，此參考視圖是有效的。

下面逐步的介紹展示了如何在參考視圖中創建一個連接。

1. 做完網絡的初步掃描后，在“Topology > Identified”不會得到一個端口狀態顯示。
   比如，一個連接可能顯示成一個陰影或者直接伙伴不會被顯示。


   圖. 02

2. 轉到“Topology > Reference” 。在設備視圖插入想要監控的設備。
   使用“使用目前連接作為參數”按鈕，可以在參考視圖中合并已經識別的連接。
3. 使用“Draw” 按鈕按照布線在兩個物理端口之間插入一條連接。
   然后保存參數視圖 .


   圖. 03

   注意
   兩個端口之間手動的插入一條黑色連接。
   兩個端口之間的一條彩色連接顯示該連接已經被識別但是不能被監控。
   一條帶有黑心的連接表示是一條被識別的連接并且已經被合并到參數視圖中。
   更多有關圖示信息可以在手冊條目ID  74875659 中 “Icons and colors [..]” 部分獲得。
4. 在 “Topology > Monitored” 下可以監控剛剛做出的改變。


   圖. 04

安全注意事項
警告
本文中描述的功能和解決方案會限制他們自身自動化任務的實現。當把一個系統連接到另外一個系統部件，一個公司網絡或者因特網上時，必 須采取適當?shù)墓I(yè)安全措施。更多信息可以在條目  ID: 50203404 中獲得。
