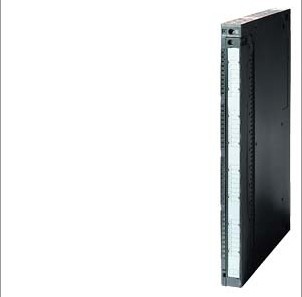

西門子SM431模擬量輸入模塊   西門子SM431模塊   西門子SM431

模擬量模塊
6ES7 431-0HH00-0AB0 16路模擬輸入，13位
6ES7 431-1KF00-0AB0 8路模擬輸入，13位，隔離
6ES7 431-1KF10-0AB0 8路模擬輸入，14位，隔離，線性化
6ES7 431-1KF20-0AB0 8路模擬輸入，14位，隔離
6ES7 431-7QH00-0AB0 16路模擬輸入，16位，隔離
6ES7 431-7KF00-0AB0 8路模擬輸入，16位，隔離，熱電偶
6ES7 431-7KF10-0AB0 8路模擬輸入，16位，隔離，熱電阻
6ES7 432-1HF00-0AB0 8路模擬輸出，13位，隔離

————————————————-
SIEMENS上海啟水自動化科技有限公司
================================
聯系人 ：李明祥（ 銷售經理 ）
24小時銷售技術服務熱線：150 0090 0578
電話（Tel）：021-60641030
工作(QQ)   ：2880583569
傳真（Fax）：021-57872917
地址：上海市松江區弘翔路58弄195號
================================

上海啟水控制系統有限公司供應西門子PLC控制系統S7-200 西門子PLC控制系統S7-300 西門子控制系統S7-400 西門子控制系統 S7-1200。觸摸屏，變頻器等

凡我公司出售的西門子產品均享受西門子質保一年，一年內有任何質量問題免費提供換新或維修服務,不收取任何費用！
希望我的用心能換來您對我們的信心！
希望我的真誠能換來您對我們的信任！

公司有充足貨源，原裝進口的產品，熱情的服務，實惠合理的價格是您的長久伙伴。您的選擇從這里開始！希望合作愉快！

---

說明

圖. 01 是標準化的例子。

圖. 01

相反，使用用戶程序計算過程值。這個過程值被轉換成數字信號，模擬量輸出模塊再將其轉換成模擬量信號用來驅動模擬執行器。此轉換過程被 稱作逆標準化。以下可供下載庫中的功能塊被用于標準化和逆標準化模擬量處理。

圖. 02 是逆標準化的例子。

圖. 02

因此，Y 數值總是轉換結果。X 數值在不同情況下都是已知參數。

如下功能塊可在下載的兩個庫文件中可找到。

功能塊	語言	描述
SKAL_LINEAR+LIM_INT_REAL [FC165]	STL	此處 X 值是整數，Y 值是浮點數。
SCL_Scale_Linear_int-to-real [FC1]	SCL
SKAL_LINEAR+LIM_REAL_INT [FC166]	STL	此處X值是浮點數，Y 值是整數。
SCL_Scale_Linear_real-to-int [FC2]	SCL
SKAL_LINEAR+LIM_INT [FC167]	STL	此處 X 值和 Y 值都是整數。
SCL_Scale_Linear_Int [FC3]	SCL
SKAL_LINEAR+LIM_REAL [FC168]	STL	此處 X 值和 Y 值都是浮點數。
SCL_Scale_Linear_Real [FC4]	SCL

表 01

注意

以上功能塊不改變寄存器 AR1/AR2 的地址，并且在 FBD 和 LAD 程序中提供了 ENO 功能框，RLO=0 或 1 存放在該功能框的BR位中。

通過輸入 yMIN  和 yMAX ，能限制計算值y （計算出的y值）到低限和高限之間的一個特定值。這限制了模擬量輸入和輸出量程卡的上限和下限范圍。（這限制了模擬量輸入和輸出卡件的上溢和下溢）

Y值根據一般線性方程計算：y = a x + b.

由此引出以下關系：y = (y1-y0) / (x1-x0) * (x-x0) + y0

以下是用功能塊 SKAL_LINEAR+LIM_INT_REAL [FC165] (INTEGER > REAL)  實現線性縮放的例 子

圖. 03

例子

模擬量輸入模塊用來測量一個4mA 至 20mA 的電流信號。此信號在 CPU 內部被轉換為 0 至27648。液位用此計算值來測量。由此可知 4mA 對應 0.0m 液位，而 20mA 對應 1.7m 液位。

輸出如下參數：
P0(x0=0; y0=0.0)
P1(x1=+27648; y1=+1.7)

按照如下方式調用 FC165 功能塊：

圖. 04

---

CPU 412-1 的控制和顯示元件

圖片: CPU 412-1 上控制和顯示元件的排列

CPU 412-2 PN 的控制和顯示元件

圖片: CPU 412-2 PN 上控制和顯示元件的分布

CPU 41x-2 的控制和顯示元件

圖片: CPU 41x-2 上控制和顯示元件的排列

CPU 41x-3 的控制和顯示元件

圖片: CPU 41x-3 上控制和顯示元件的排列

CPU 41x-3 PN/DP 的控制和顯示元件

圖片: CPU 41x-3 PN/DP 上控制和顯示元件的分布

CPU 417-4 的控制和顯示元件

圖片: CPU 417-4 上控制和顯示元件的排列

LED

下表概述了特定 CPU 上的 LED。

模式開關

可使用模式開關設置 CPU 的當前工作模式。 模式開關是一個三檔切換開關。

存儲卡槽

可將存儲卡插入此插槽。

有兩種類型的存儲卡：

• RAM 卡

  可使用 RAM 卡擴展 CPU 裝載存儲器。

• 閃存卡

  閃存卡可用作存儲用戶程序和數據的非易失性介質（不需要備用電池）。 可在編程設備上或在 CPU 中對閃存卡進行編程。 閃存卡也會擴展 CPU 的裝載存儲器。

用于接口模塊的插槽

在 CPU 41x-3、41x-3 PN/DP 和 417-4 中，此插槽可插入一個 PROFIBUS DP 模塊 IF 964-DP，其訂貨號為 6ES7964-2AA04-0AB0。

MPI/DP 接口

可將以下設備連接到 CPU 的 MPI 接口，例如：

• 編程設備
• 操作員控制和監視設備
• 其它 S7-400 或 S7-300 控制器

要使用帶有斜式電纜出口的總線連接器，請參見《S7-400 自動化系統，硬件和安裝》手冊。

也可將 MPI 接口組態為在 DP 主站模式下運行，以便將其用作一個可具有多達 32 個 DP 從站的 PROFIBUS DP 接口。

PROFIBUS DP 接口

可將分布式 I/O、編程設備/OP 和其它 DP 主站連接到 PROFIBUS DP 接口。

PROFINET 接口

可以將 PROFINET IO 設備連接至 PROFINET 接口。 PROFINET 接口具有兩個帶外部接口的切換式端口 (RJ 45)。 PROFINET 接口可與工業以太網互連。

電源輸入、“EXT.-BATT.”插孔的外部備用電壓

可以根據模塊類型在 S7-400 電源模塊中安裝一塊或兩塊備用電池，以實現以下目的：

• 備份保存到 RAM 的用戶程序。
• 將位存儲器、定時器、計數器、系統數據和數據存儲到動態 DB 中。
• 備份內部時鐘。

為 CPU 的“EXT.-BATT.”插孔供應介于 5 V DC 到 15 V DC 的電壓可以實現同樣的備份功能。

“EXT.-BATT.”輸入具有以下特性：

• 極性反向保護
• 短路電流限制為 20 mA

需要用一根插頭直徑為 2.5 mm 的電纜將電源連接到“EXT.-BATT”插孔，如下圖所示。 確保插頭的極性正確。

圖片: 帶插頭的電纜

可使用訂貨號 A5E00728552A 訂購帶插頭的插塞式電纜。
