HART 模塊
有關 HART 模塊的詳細信息，請參見 "ET 200M 分布式 I/O 站"。

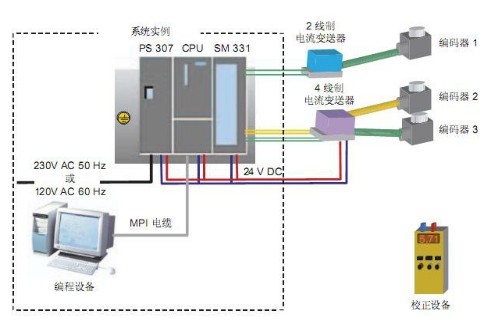

模擬量輸入/輸出模塊用于處理自動化系統中的模擬量輸入/輸出任務。模擬傳感器和執行器可以通過這些模塊連接到自動化系統。
使用模擬量輸入/輸出模塊給用戶提供以下優點：

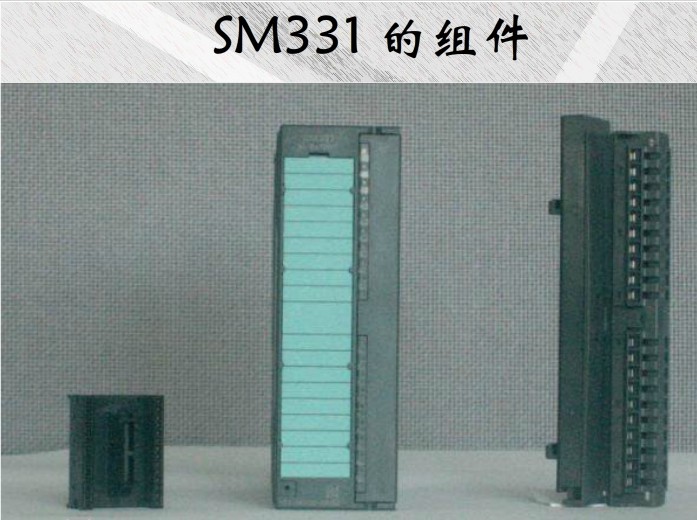

模擬量輸入模塊具有下列機械特性：
緊湊型設計
堅固的塑料機殼里包括：
安裝方便
模塊安裝在 DIN 導軌上并通過總線連接器連接到相鄰模塊。沒有插槽規則；輸入地址由插槽決定。
當在 ET 200M 分布式 I/O 系統中與有源總線模塊一起使用時，可以對數字量輸入/輸出模塊進行熱插拔，而不會有任何反應。其它模塊繼續工作。
方便用戶接線
裝置單元通過前置連接器連接。當首次連接模塊時，編碼設備鎖定在連接器中，這樣該連接器只能適合于同樣類型的模塊。更換模塊時，對于新的同類型模塊，可原封不動保持前連接器的接線狀態。這樣可以避免在更換模塊的過程中將已接線的前連接器插入到錯誤模塊中。
6ES7331-7KF02-0AB0
測量值精度直接與所選的積分時間成比例，即在模擬量輸入通道，測量值精度與積分時間的長短成正比。
有關“組診斷”參數中診斷消息的信息，請參見模擬量輸入模塊的診斷消息一章。
可以在 STEP 7 中對通道組 0 和通道組 1 的硬件中斷進行編程。 但是，僅為通道組的第一個通道（即通道 0 或通道 2）設置硬件中斷。
下圖給出了各種接線選項。輸入阻抗取決于量程卡的設置，請參閱表測量方法和測量范圍。
圖片: 方框圖和接線圖
|
測量范圍 |
模塊測量范圍的設置 |
|---|---|
|
± 80 mV ± 250 mV ± 500 mV ± 1,000 mV |
A |
|
± 2.5 V ± 5 V 1 V 到 5 V ± 10 V |
B |
圖片: 方框圖和接線圖
|
提示 使用非隔離電源的接地 4 線制變送器時，不需要互連 MANA 和 M-（端子 11、13、15、17、19）。 |
|
測量范圍 |
模塊測量范圍的設置 |
|
|---|---|---|
|
2 線制變送器 |
4 mA 到 20 mA |
D |
|
4 線制變送器 |
± 3.2 mA ± 10 mA 0 mA 到 20 mA 4 mA 到 20 mA ± 20 mA |
C |
 |
小心 模塊設置為“電流”模式時的測量范圍如果設置了“電流”測量模式，任何電壓測量都可破壞量程卡模塊。 |
|
① |
4 線制連接 |
|
② |
3 線制連接（不補償線路電阻） |
|
③ |
2 線制連接（不補償線路電阻） |
圖片: 方框圖和接線圖
|
測量范圍 |
模塊測量范圍的設置 |
|
|---|---|---|
|
150 Ω 300 Ω 600 Ω |
A |
|
|
熱電阻 |
Pt 100 氣候型 Ni 100 氣候型 Pt 100 標準型 Ni 100 標準型 |
A |
|
提示
|
使用內部補償時，必須在 Comp+ 和 MANA 間進行橋接。
圖片: 方框圖和接線圖
|
測量范圍 |
模塊測量范圍的設置 |
|
|---|---|---|
|
熱電偶 TC-I （內部比較）（熱敏電壓測量） 忽略線性化 |
類型 N [NiCrSi-NiSi] 類型 E [NiCr-CuNi] 類型 J [Fe-CuNi] 類型 K [NiCr-Ni] 類型 L [Fe-CuNi] |
A |
|
熱電偶 TC-E （外部比較）（熱電電壓測量) 忽略線性化 |
||
|
熱電偶 |
類型 N [NiCrSi-NiSi] 類型 E [NiCr-CuNi] 類型 J [Fe-CuNi] 類型 K [NiCr-Ni] 類型 L [Fe-CuNi] |
A |
|
熱電偶 |
||
|
提示
使用接地?zé)犭娕紩r，禁止互連 M- 和 MANA。 在這種情況下，必須確保適當進行低電阻等電位連接，以便不超過允許的共模電壓。 在使用非接地?zé)犭娕紩r，將 M- 和 MANA 互連。 |
