1、過載設置
A、本機出廠設置默認為過載4.0KW（8.0A）/7.5KW（15.0A）。
B、過載設置方法：
● 先開機，讓水泵正常工作，記下工作電流（A）值輸入即可；推薦此方法；
● 也可以根據電機的功率乘以2來設置，例如2.2KW電機，設置2.2KWx 2=4.4A保護;輸入4.4A即可
● 設置：將控制箱內“A泵過載設定”開關拔到上方檔，指示燈亮，面板指示燈閃爍不停，表示已進入設置狀態；再按“±”鍵調到您想設置的數值，再按“確認”鍵，此時電壓顯示屏顯示數值與電流顯示屏顯示數值一致，表示本次設定值已存儲；最后將“A泵過載設定”開關拔回原位，指示燈滅，面板指示燈同時停止閃爍，設置完成。（B泵過載設定與A泵過載設定相同）
2、空載設置：（如果下水池用探頭，不需要對此項進行設置）
A、本機出廠設置默認值為：00.0A這時為下水池探頭狀態，如果您對空載進行了設置(空載不為000)，下水池探頭則自動失效，不再起作用。這時進入空載自動保護，保護電流是以所設空載電流決定。
B、空載設置方法：
● 先關閉水源，讓水泵空載運轉，記下水泵工作電流（A）值即可；推薦用此方法；
● 也可以根水泵廠家提供電機的功率來設置：如2.2KW，則設2.2KWx2x0.7=3.08A,則設3.0A即可。
● 設置：將控制箱內“A泵空載設定”開關拔到上方檔，指示燈亮，面板指示燈閃爍不停，表示已進入設置狀態；再按“±”鍵調到您想設置的數值，再按“確認”鍵，此時電壓顯示屏顯示數值與電流顯示屏顯示數值一致，表示本次設定值已存儲；最后將“A泵空載設定”開關拔回原位，指示燈滅，面板指示燈同時停止閃爍，設置完成。（B泵空載設定與A泵空載設定相同）
3、空載啟動時間設置
空載啟動時間是指從空載停機到重新啟動所需等待的時間。將控制箱內“空載啟動時間設定”開關拔到上方檔，指示燈亮面板指示燈閃爍不停，表示已進入設置狀態；再按“±”鍵調到您想設置的數值(1代表1分鐘，最長可設定啟動時間30分鐘)，再按“確認”鍵，最后將“空載啟動時間設定”開關拔回原位，指示燈滅，面板指示燈同時停止閃爍，設置完成。
4、工作模式設置；
按下控制面板上的“功能”鍵，“A主B備”燈亮，第二次按下“功能”鍵“B主A備”燈亮，第三次按下“功能” 鍵“雙泵輪換”燈亮，選定工作模式，按“確認”鍵，燈滅即完成設置。
5、啟動時間設置；
設定電機啟動時間，主要針對星三角降壓啟動和自耦降壓啟動，起延時啟動作用。將控制箱內“啟動時間設定”開關拔到上方檔，指示燈亮，面板指示燈閃爍不停，表示已進入設置狀態；再按“±”鍵調到您想設置的數值(1代表1秒，最長可設定延時啟動時間45秒)，再按“確認”鍵，最后將“啟動時間設定”開關拔回原位，指示燈滅，面板指示燈同時熄滅，設置完成。（直接啟動系列產品，該項無需設置）
6、復位
電機出現過載、缺相后，如果是A泵過載或缺相，A泵相應指示燈會閃爍不停，如果是B泵過載或缺相，則B泵相應指示燈會閃爍不停，控制器工作在“A主B備”狀態下A泵出現故障，排除故障后，必須按“復位”鍵，A泵才能重新工作；如果控制器工作在“B主A備”狀態下，B泵出現故障排，除故障后，必須按“復位”鍵，B泵才能重新工作；控 制器工作在“雙泵 輪換”狀態下，A泵或B泵出現故障，排除故障后，必須按“復位”鍵，故障泵才能重新投入工作。
7、壓力接法；
a、將控制器“壓力水池轉換開關”撥到上方“壓力”檔對應的綠色指示燈亮。
b、上水池高、中、低控制線與電接點壓力表指針接駁 應是
上限指針--高水位
活動指針--低水位
下限指針--中水位
8、過/欠壓保護：開機后，只要將訊號線端子臺上方過/欠壓保護開關撥到開啟狀態，開關下方有指示燈亮，即開啟了過欠壓保護功能，電壓保護范圍為（國標）：380V±15%，電網電壓超過此范圍即開始保護，電壓、電流顯示屏不停閃爍，電壓顯示屏顯示當前電壓，5分鐘后控制器自動檢測電壓，電壓正常則恢復工作。
9、故障查詢：
a、本保護器可自動記憶10個故障保護參數，出廠記錄均為101
b、將控制箱內“A泵故障查詢”開關拔到上方檔，指示燈亮，電壓顯示屏?xí)@示000（無故障）或001表示最近一次故障；電流顯示屏顯示故障參數。按上下鍵可查詢所有故障記錄。
● 如過載指示燈亮，則電流顯示屏上顯示為過載電流
● 如缺相指示燈亮，則電流顯示屏上顯示為缺相指示：011表示A缺相，101表示B缺相，110表示C缺相；如果電流顯示屏上顯示為111，并且電流顯示屏閃爍不停，缺相指示燈亮，表示進線有接觸不良，或電壓太低導致交流接觸器頻繁啟動而造成。這樣方便維修人員在電路有缺相時檢修電路。（B泵故障查詢與A泵故障查詢相同）
10、安裝環境要求及注意事項：
a、訊號線安裝：三個探頭不能短路、不能挨著池壁，延長訊號線時，請用防水膠布確保接駁良好；
b、安裝時請關閉電源，先將水泵電源線與控制器連接好，然后接好上、下水池訊號線，再設置過載和空載保護，務必接地線！
f、控制器請安裝在室內，避免太陽直接爆曬，或者淋雨；
g、使用 溫 度：-10℃至40℃
濕 度：相對濕度不大于90%
海拔高度：不超過2000M
|
|
|
|
|
|
|
|
|
|
|
|
|
|

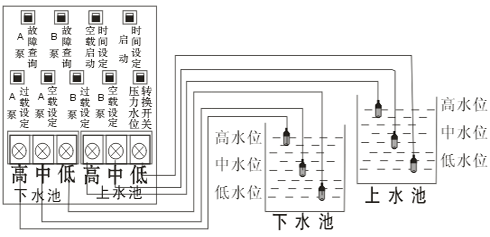

 1、上下水池供水接法(一)
|
2、上下水池供水接法(二)
|
|
|
3、排污式供水接法
|
4、恒壓接法
|
|
|
|
|
|
|
|
|

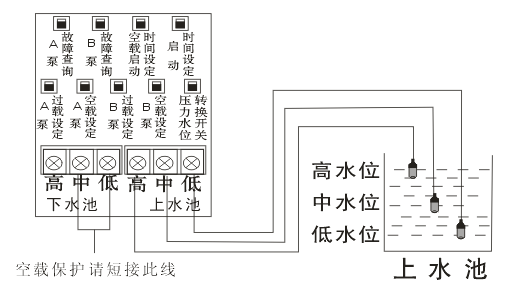

1、上下水池供水接法(一)
|
|
|
|
|
|
★注意：
設置空載保護后，下水池不能接探頭。上水池的水用到中水位時會開始抽水，抽到高水位會水滿停機，低水位訊號線起回路作用。
|
|
|
|
|
|
|
|
|
2、上下水池供水接法(二)
|
|
|
|
|
|
★注意：
下水池用訊號線需跟廠家另行訂購，不能設置空載（即空載為000）。上水池的水用到中水位時會開始抽水，抽到高水位會水滿停機。下水池滿至高水位時會開始抽水，抽到中水位時會停機，即缺水保護。上、下水池之低水位訊號線都是起回路作用。
|
|
|
|
|
|
|
|
|

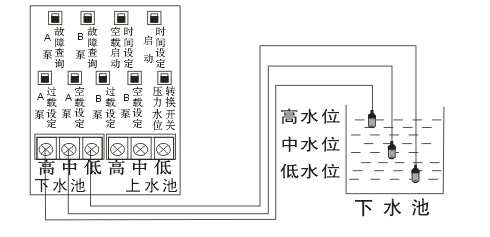

3、排污式供水接法
|
|
|
|
|
|
★注意：
水滿到高水位時會開始排水，一直排到中水位會停機，低水位訊號線起回路作用。
|
|
|
|
|
|
|
|
|
4、恒壓接法
|
|
|
|
|
|
★注意：
水壓降到下限壓力指針時會開始啟動增壓，一直增壓到上限壓力指針時會自動停機，活動指針起回路作用。請注意選用合適大小的壓力罐，如果壓力罐太小，會引起水泵頻繁起動。
|
|
|
|
|
|
1、我用來做恒壓式供水，安裝時發現活動指針到上限不停機或到下限不啟動？
2、我用來做液位式供水，發現上水池水滿不停機，或缺水時不抽水？
|
|
|
|
|
|
1、我用來做恒壓式供水，安裝時發現活動指針到上限不停機或到下限不啟動？
|
|
|
答：A、先檢查您的接線方法是否正確，仔細閱讀說明書的第4頁恒壓接線方法：高水位應接上限指針，中水位接下限指針，低水位接活動指針；探頭線上開關撥向“壓力”。
B、如果確定接法沒問題，請用以下簡易方法檢測控制器是否有品質問題：
▲先拆除連接壓力表的3根訊號線，接3根短銅線；
▲開機：合上空氣開關，將控制器底部開關撥到ON，此時電機可能運轉也可能不運轉，但短接上水池端子之中、低水位，此時水泵一定運轉；然后拆開，短接上水池的高、低水位，此時水泵停機。此開機或關機會延時3-5秒，控制器延時是為了讓觸點更充分，避免誤動作。
C、判定：
▲如果上述操作有問題，則表示控制器本身有質量問題，請聯系經銷商更換或維修；
▲如果上述操作沒有問題，則可以肯定是安裝錯誤或電接點壓力表有問題，例如表指針氧化等。
|
|
|
|
|
|
2、我用來做液位式供水，發現上水池水滿不停機，或缺水時不抽水？
|
|
|
答：A、先檢查您的接線方法是否正確，仔細閱讀說明書的第3頁上下水池接線方法；
B、如果確定接法沒問題，請用以下簡易方法檢測控制器是否有品質問題：
▲先拆除上水池3根訊號線，接3根短銅線；
▲開機：合上空氣開關，將控制器底部開關撥到ON，此時水泵運轉，然后將接上水池端子之高中低水位之3根短銅線扭在一起短路，水泵停機；然后分開此3根線，水泵又開始運轉。可重復此操作。此開機或關機會延時3-5秒，控制器延時是為了讓接觸更充分，避免誤動作。
C、判定：
▲如果上述操作有問題，則表示控制器本身有質量問題，請聯系經銷商更換或維修；
▲如果上述操作沒有問題，則可以肯定是安裝的問題或者是訊號線路的問題：例如訊號線被損壞、或被老鼠咬斷，或者可能是訊號線探頭需要清洗，訊號線延長時連接口接觸不好等。
|
|
|
|
|
|
3、我用來做排污式供水，發現下水池水滿不排水，或缺水時不停機？
|
|
|
答：A、先檢查您的接線方法是否正確，仔細閱讀說明書的第4頁排污式供水接線方法；
B、如果確定接法沒問題，請用以下簡易方法檢測控制器是否有品質問題：
▲先檢查空載保護電流是否設置為000。
▲然后拆除下水池3根訊號線，用3根短銅線接下水池端子之高中低水位。
▲開機：合上空氣開關，將控制器底部開關撥到ON，將此3根銅線扭在一起短路，此時水泵運轉，然后分開此3根銅線，水泵停機；再將3根線扭在一起短路，水泵又運轉?？芍貜?fù)此操作。此開機或關機會延時3-5秒，延時是為了讓接觸更充分，避免誤動作。
C、判定：
▲如果上述操作有問題，則表示控制器本身有質量問題，請聯系經銷商更換或維修；
▲如果上述操作沒有問題，則可以肯定是安裝的問題或者是訊號線路的問題：例如訊號線被損壞、或被老鼠咬斷，或者可能是訊號線探頭需要清洗，訊號線延長時連接口接觸不好。
|
|
|
|
|
|
4、我用來做液位式供水，發現滿水指示燈或缺水指示燈閃爍？
|
|
|
答：這是您接訊號線時，高、中、低水位位置放錯造成的，請仔細閱讀本說明書第4頁上下水池接線方法。
|
|
|
|
|
|
5、我的水泵為什么經常出現過載保護？
|
|
|
答：過載保護一般出現的情況有：
▲水泵有故障：卡沙、軸承壞、軸承沒油、葉輪壞、或水泵電機絕緣不好等，此時應將水泵送修；
▲過載保護設置不對：過載電流設置不對時，可能引起水泵經常出現過載保護，只要將過載電流稍微設大一點即可。
|
|
|
|
|
|
|
|
|
