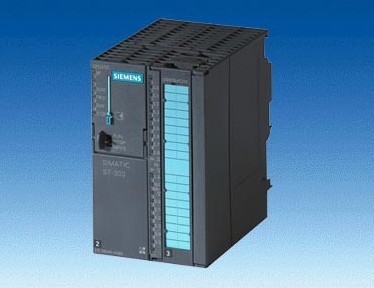

6ES7 312-5BE03-0AB0

產品狀態

相關的編程軟件包

STEP 7 V5.3 SP2 中更高，帶硬件更新

電源電壓

額定值

• 24 V DC

√

• 允許范圍，下限 (DC)

20.4 V

• 允許范圍，上限 (DC)

28.8 V

電源電纜的外部保護裝置（建議采用）

微型斷路器，C 型，最小 2 A；微型斷路器，B 型，最小 4 A

電流消耗

電流消耗(額定值)

500 mA

電流消耗(空載)，典型值

60 mA

沖擊電流，典型值

11 A

I2t

0.7 A2·s

從電源L+ 供電，最大

500 mA

電流消耗/功耗

功耗，典型值

6 W

存儲器

RAM

• 內置

32 KB；用于程序和數據

• 可擴展

x

裝載存儲器

• 可插入(MMC)

√

• 可插入(MMC)，最大

4 兆字節

后備

• 提供

可以；通過MMC保證(免維護)

• 無電池

√；程序和數據

CPU/程序塊

DB

• 數量，最大

511；編號范圍：1 至 511

• 容量，最大

16 KB

FB

• 數量，最大

1,024；號碼順序：0 至 2047

• 容量，最大

16 KB

FC

• 數量，最大

1,024；號碼順序：0 至 2047

• 容量，最大

16 KB

OB

• 容量，最大

16 KB

嵌套深度

• 每個優先級

8

• 在一個錯誤OB中附加

4

CPU/處理時間

位操作，最小

0.2 μs

字操作，最小

0.4 μs

定點數運算，最小

5 μs

浮點數運算，最小

6 μs

定時器/計數器及其保持性

S7 計數器

• 數量

128

• 其中不通過電池可保持

• 可調節

√

• 下限

0

• 上限

127

• 保持性

• 可調節

√

• 下限

0

• 上限

127

• 計數范圍

• 下限

0

• 上限

999

IEC 計數器

• 提供

√

• 型號

SFB

S7 定時器

• 數量

128

• 保持性

• 可調節

√

• 下限

0

• 上限

127

• 預置

no retentivity

• 時間范圍

• 下限

10 ms

• 上限

9,990 s

IEC 定時器

• 提供

√

• 型號

SFB

數據區及其保持性

標志

• 數量，最大

128 字節

• 可保持

√；MB 0 – MB 127

• 時鐘存儲器的數量

8; 1個存儲字節

數據塊

• 數量，最大

511；DB1 至 DB511

• 容量，最大

16 KB

• 保持性可調

√；通過 DB 上的非保持性

• 保持性預置

√

局部數據

• 每個優先級，最大

256 字節

地址區

I/O 地址區

• 全部

1 KB

• 輸出

1 KB

過程映像

• 輸入

128 字節

• 輸出

128 字節

數字量通道

• 輸入

266

• 輸出

262

• 中央?yún)^(qū)的輸入通道

266

• 中央?yún)^(qū)的輸出通道

262

模擬量通道

• 輸入

64

• 輸出

64

• 中央?yún)^(qū)的輸入通道

64

• 中央?yún)^(qū)的輸出通道

64

硬件配置

中央設備，最大

1

擴展設備，最大

0

機架，最大

1

每個機架的模塊數量，最多

8

DP主站的數量

• 內置

×

• 通過 CP

4

可運行的 FM 和 CP 數量(推薦)

• FM

8

• CP，點到點

8

• CP, LAN

4

時間

時鐘

• 軟件時鐘

√

• 緩沖和可同步

x

• 每天誤差，最大

15 s

運行小時計數器

• 數量

1

• 數量/數量范圍

0

• 數值范圍

0至2^31 小時 (當使用SFC 101時)

• 計數間隔

1 小時

• 保持性

√；在每次重啟時必須重新啟動

時間同步

• 支持

√

• MPI，主站

√

• MPI，從站

√

• 在 AS 上，主站

√

S7 報文功能

報文功能可以登錄站的數量，最多

6；取決于為 PG/OP 和 S7 基本通訊配置的接口

過程診斷報文

√

可同時激活的Alarm-S塊，最多

20

調試功能

狀態/控制

• 狀態/控制變量

√

• 變量

輸入、輸出、位存儲器、DB、定時器、計數器

• 變量的數量，最多

30

• 其中狀態變量，最多

30

• 其中控制變量，最多

14

強制

• 強制

√

• 強制，變量

輸入，輸出

• 最大變量數目

10

狀態塊

√

單步運行

√

斷點數量

2

診斷緩沖區

• 提供

√

• 輸入數量，最大

100

通訊功能

編程器/OP 通訊

√

路由

x

全局?jǐn)?shù)據通訊

• 支持

√

• GD包的大小，最大

22 字節

S7 基本通訊

• 支持

√

S7 通訊

• 支持

√

S5可兼容通訊

• 支持

√；通過 CP 和可調用的 FC

連接數量

• 全部

6

• 可用于編程器通訊

5

• 可用于OP通訊

5

• 可用于S7基本通訊

2

• 可用于路由

x

連接點

所需的前連接器

1 x 40 針

MPI

電纜長度，最長

50 m；無中繼器

第1接口

接口類型

內置 RS 485 接口

物理

RS485

隔離

x

接口電源 (15-30 VDC)，最大

200 mA

功能性

• MPI

√

• DP主站

x

• DP從站

x

• 點到點耦合

x

MPI

• 連接數量

6

• 服務

• 編程器/OP 通訊

√

• 路由

x

• 全局?jǐn)?shù)據通訊

√

• S7 基本通訊

√

• S7 通訊

√

• S7通訊，作為客戶機

x

• S7通訊，作為服務器

√

• 最大傳輸速率

187.5 kbit/s

CPU/編程

編程語言

• 步驟7：

√；V5.3 SP2，帶硬件更新

• LAD

√

• CSF

√

• STL

√

• SCL

√

• GRAPH

√

• HiGraph®

√

操作棧

見“指令表”

嵌套級

8

用戶程序保護/密碼保護

√

系統功能(SFC)

見“指令表”

系統功能塊(SFB)

見“指令表”

數字量輸入

數字量輸入點數

10

• 其中，輸入可用于技術功能

8

同時可控制輸入點數

• 水平安裝

• 最高40 °C時，最大

10

• 最高60°C時，最大

5

• 垂直安裝

• 最高40 °C時，最大

5

• 技術功能

• 屏蔽,最大

100 m

• 非屏蔽,最大

不允許

• 標準-DI

• 屏蔽,最大

1 000 m

• 非屏蔽,最大

600 m

輸入特性曲線符合 IEC 1131, Typ 1

√

輸入電壓

• 額定值(DC)

24 V

• “0”信號

-3 至 +5 V

• “1”信號

15 至 30 V

輸入電流

• “1”信號，典型值

9 mA

輸入延時（在輸入額定電壓時）

• 標準輸入

• 可編程

√；0.1 / 0.3 / 3 / 15 ms

• 額定值

3 ms

• 用于計數器／技術功能

• 從 "0" 到 "1",最大

48 μs

電纜長度

• 電纜長度(屏蔽)，最長

1000 m；100 m 用于技術功能

• 非屏蔽電纜長度，最長

600 m；用于技術功能：x

數字量輸出

數字量輸出點數

6

• 其中，高速輸出

2

短路保護

是；電子式時鐘同步

• 響應閾值，典型值

1 A

導致電路中斷的電壓極限

L+ (-48 V)

燈負載，最大

5 W

控制一個數字量輸入

√

輸出電壓

• “1”信號，最小

L+ (-0.8 V)

輸出電流

• “1”信號額定值

500 mA

• “1”信號允許范圍，最小

5 mA

• “1”信號允許范圍，最大

0.6 A

• “1”信號最小負載電流

5 mA

• “0”信號殘余電流，最大

0.5 mA

2 輸出并聯切換

• 用于提高功率

x

• 用于負載的冗余控制

√

開關頻率

• 阻性負載，最大

100 Hz

• 感性負載，最大

0.5 Hz

• 燈負載，最大

100 Hz

• 阻性負載時脈沖輸出,最大

2.5 kHz

輸出總電流(每組)

• 水平安裝

• 最高40 °C時，最大

2 A

• 最高60°C時，最大

1.5 A

• 垂直安裝

• 最高40 °C時，最大

1.5 A

負載阻抗范圍

• 下限

48 Ω

• 上限

4 kΩ

電纜長度

• 電纜長度(屏蔽)，最長

1 000 m

• 非屏蔽電纜長度，最長

600 m

編碼器

可連接的編碼器

• 2線制BERO

√

• 允許靜態電流（2線制BERO），最大

1.5 mA

集成功能

計數器數量

2；2 通道(參見“技術功能”手冊)

計數頻率(計數器)，最大

10 kHz

頻率測量

√

控制定位

x

PID 控制器

x

脈沖輸出點數

2；雙通道脈寬調制，最高 2.5kHz(參見“技術功能”手冊)

極限頻率 (脈沖)

2.5 kHz

隔離

電隔離，數字量輸入

• 電隔離，數字量輸入

√

• 通道之間

x

• 通道和背板總線之間

√

隔離，數字量輸出

• 電隔離，數字量輸出

√

• 通道之間

x

• 通道和背板總線之間

√

尺寸和重量

尺寸和重量

• 寬

80 mm

• 高

125 mm

• 深

130 mm

重量

• 重量，約

409 g
