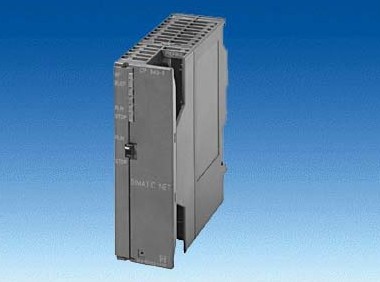

西門子CP342-5光纖通訊模塊 西門子CP342-5
型號：6GK7342-5DF00-0XE0
24小時銷售技術服務熱線：15000900578
聯系人 ：向陽（ 銷售經理 ）
電話（Tel）：021-60641030
工作(QQ) :2821116313
傳真（Fax）：021-57872917
郵箱（Email）：2821116313@qq.com
西門子CP342-5光纖通訊模塊 型號6GK7342-5DF00-0XE0
CP 342-5 FO向用戶提供有關 PROFIBUS 總線系統的各種不同的通信服務：
PROFIBUS-DP（根據 IEC 61 158/61784，主站或者從站）
編程器/OP 通訊
S7 通訊
開放式通訊 (SEND/RECEIVE)
PROFIBUS-DP 主站
CP342-5FO 符合 IEC 61 158/EN 50 170 Volume 2，作為一種 DP-V0 主站運行，并完全獨立地處理數據傳輸。它支持主站類別 1 和 2 的服務。
分布式 I/O 的數據存儲區域在 CP 和 CPU 之間被一致地傳輸。這既適宜于用 CP 作為 DP 主站，也適宜用于 DP 從站。作為 DP 主站，它允許連接至：
分布式 IO 系統 ET 200，帶集成光纖接口（作為 DP-V0 從站）
以 CP 342-5 FO 作為從站的 SIMATIC S7-300
通過光學總線終端（OBT）的其它 DP-V0 從站。
此外，CP 342-5 FO 提供 SYNC（同步），FREEZE（凍結），共享 I/O 及激活/停止從站等功能。
PROFIBUS-DP從站
作為 DP-V0 從站的 CP 342-5 FO 可使 SIMATIC S7-300 通過 OBT 與 SIMATIC S7-400 和其他 DP 主站交換數據，這樣就實現 SIMATIC S5/S7、PC、ET 200 和 PROFIBUS DP 上其他現場設備之間的混合配置。功能調用對作為主站和從站的 DP 通訊都是需要的。這些功能（DP-SEND/DP-RECV）與 STEP 7 一起提供，并且必須集成在用戶程序內。
編程器/OP 通訊
編程器/OP通訊，連接到網絡的所有S7站都可以遠距編程。
S7 路徑選擇
借助于 S7 路由，可以跨網絡使用編程器通訊。
借助于 CP 342-5 FO，可將多達 16 個文本顯示屏/操作員面板 (TD/OP) 合并到一個 S7-300 站中。在 S7-CPU（多路復用通道）中只需要一個連接資源。該多路復用通道支持非循環 HMI 服務。
S7 通訊
S7 通信用于以下的耦合連接：
SIMATIC S7自動化系統之間
到操作員接口系統（OP）。
至 PC，例如，帶有 CP 5512、CP 5611 A2、CP 5621 和 SOFTNET-S7 或 CP 5613 A2、CP 5613 FO、CP 5614 A2 和 S7-5613
無需進一步組態，即可與編程器和操作員面板進行通訊。另外，也可通過 CP 342-5 FO 對中央控制器進行分布式編程和組態。
客戶機功能通過可加載的通訊塊來提供。
開放式通訊 (SEND/RECEIVE)
基于 PROFIBUS（IEC 61158/EN 50170）的第 2 層，CP 342-5 FO 為過程或現場通訊提供一種簡單和優化的接口。該接口在 SIMATIC S5，SIMATIC S7，SIMATIC 505 和 PC 之間提供集成的、高性能通信。
SEND/RECEIVE 不僅提供 SDA 服務（PLC/PLC 連接），而且還提供 SDN 服務（廣播、多點傳送）。
可能與下列自動化系統進行通信：
SIMATIC S7
帶 CP 342-5、CP 343-5、CP 443-5 擴展型和基本型
SIMATIC S5
具有 S5-95U，帶 PROFIBUS 接口，、而 S5-115U/H、S5-135U、S5-155U/H 帶 CP 5431 FMS/DP
SIMATIC 505
帶 CP 5434-FMS
PC
帶有 CP 5512、CP 5611 A2、CP 5621、CP 5613 A2、CP 5613 FO、CP 5614 A2
配有一個 FDL 接口的其他類型系統。
功能呼叫必須與 SEND/RECEIVE（PLC-SEND/PLC-RECEIVE）一起使用，并且必須集成到 STEP7 應用程序。
診斷數據
通過 STEP 7，可提供豐富的診斷選項，包括：
CP 的狀態
一般診斷與統計功能
連接診斷
總線統計
報文緩沖區
組態 CP 342-5 FO 的完整功能需要 STEP 7 V5.1 SP2 或更高版本。在 V5 或更高版本的 STEP 7 中，也可將 CP 的組態數據存儲在 CPU 上，即使發生電源故障，數據也能保留。因此，在更換模板時無需從編程器中重新裝載組態數據。在啟動時 CPU 會將組態數據傳送到通訊處理器中。為此，需對 S7-CPU 的存儲能力加以特別注意。CP 的組態數據可保存在 CPU 中。模塊可以不通過編程設備進行交換。
可以對所有連接到網絡的 SIMATIC S7 控制器進行組態和編程。
STEP 7 的標準庫中包含 PROFIBUS DP 功能塊。用于使用開放式通訊 (SEND/RECEIVE) 和 S7 通訊（S7 客戶端）的功能塊可在安裝 STEP 7 之后的 SIMATIC NET 庫中找到。
應用 CP 342-5 FO 的光纖 PROFIBUS 系統的配置
CP 342-5 FO 顯示出 SIMATIC S7-300 包裝系統的所有優點：
設計緊湊；
SIMATIC S7-300 的 SM 模塊的單標準寬度
集成的光纖接口；
通過 2x2 單工插頭和 2 個插頭適配器直接連接光學 PROFIBUS 的 2 個雙工插座
4 極終端塊用于連接外部 24 V DC 的電壓
安裝簡單；
CP 342-5 FO 安裝在 S7-300 導軌上，并且通過總線插頭與鄰近的模塊連接。 沒有具體的插槽則
如果與 IM 360/361 一道使用，CP 342-5 FO 也能在擴展機架（ER）中操作
用戶友好布線
光纖插座和端子帶易于介入。
