● 簡單介紹
● FX1S系列PLC把優良的特點都融合進一個很小的控制器中。

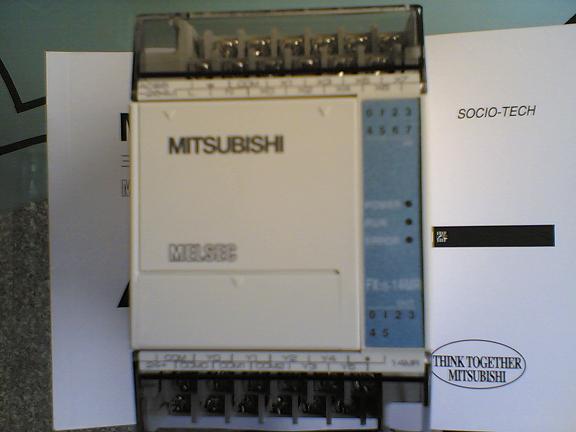

● FX1S-14MR/MT適用于最小的封裝，提供14個I/O，并且能通過串行通信傳輸數據，所以它能用在緊湊型PLC不能 |
● 輸入輸出點數：
| 輸入輸出合計點數 | 輸入點數 | 輸出點數 | DC輸入 繼電器輸出 | DC輸入 晶體管輸出 |
| 10 | 6 | 4 | FX1s-10MR-001 | FX1s-10MT-001 |
| 14 | 8 | 6 | FX1s-14MR-001 | FX1s-14MT-001 |
| 20 | 12 | 8 | FX1s-20MR-001 | FX1s-20MT-001 |
| 30 | 16 | 14 | FX1s-30MR-001 | FX1s-30MT-001 |
●其它功能
| 內置式24V直流電源 | 24V、400mA直流電源可用于外圍設備，如傳感器或其它元件。 |
| 時鐘功能和小時表功能 | 在所有的FX1sPLC中都有實時時鐘標準。時間設置和比較指令易于操作。小時表功能對過程跟蹤和機器維護提供了有價值的信息。 |
| 持續掃描功能 | 為應用所需求的持續掃描時間定義操作周期。 |
| 輸入濾波器調節功能 | 可以用輸入濾波器平整輸入信號（在基本單元中x000到x017）。 |
| 元件注解記錄功能 | 元件注解可以記錄在程序寄存器中。 |
| 在線程序編輯 | 在線改變程序不會損失工作時間或停止生產運轉。 |
| RUN/STOP 開關 | 面板上運行/停止開關易于操作。 |
| 遠程維護 | 遠處的編程軟件可以通過調制解調器通信來監測、上載或卸載程序和數據 |
| 密碼保護 | 使用一個八位數字密碼保護您的程序。 |
●交流電源、24V直流輸入類型
|
||||||||||||||||||||||
項目 |
規格 |
備注 |
|
運轉控制方式 |
通過儲存的程序周期運轉 |
||
I/O控制方法 |
批次處理方法(當執行END指令時) |
I/O指令可以刷新 |
|
運轉處理時間 |
基本指令：0.55至0.7µs |
||
編程語言 |
邏輯梯形圖和指令清單 |
使用步進梯形圖能生成SFC類型程序 |
|
程式容量 |
內置2K步EEPROM |
存儲盒(FX1n-EEPROM-8L)可選 |
|
指令數目 |
基本順序指令：27 |
最大可用167條應用指令，包括所有的變化 |
|
I/O配置 |
, 最大總I/O由主處理單元設置 |
||
輔助繼電器 |
一般 |
384點 |
M0至M383 |
鎖定 |
128點（子系統） |
M384至M511 |
|
特殊 |
256點 |
M8000至M8255 |
|
狀態繼電器 |
一般 |
128點 |
S0至S127 |
初始 |
10點（子系統） |
S0至S9 |
|
定時器（T） |
100毫秒 |
范圍：0至3276.7秒63點 |
T0至T55 |
10毫秒 |
范圍：0至327.67秒31點 |
當特殊M線圈工作時T32至T62 |
|
1毫秒 |
范圍：0.001至32.767秒1點 |
T63 |
|
計數器（C） |
一般 |
范圍：1至32767數16點 |
C0至C15 |
鎖定 |
范圍：1至32767數16點 |
C16至C31 |
|
高速計數器 |
單相 |
范圍：-2147483648至+2147483647數 |
C235至C238 |
單相c/w起始 |
C241（鎖定）、C242和C244（鎖定）3點 |
||
雙相 |
C246、C247和C249（都鎖定）3點 |
||
A/B相 |
C251、C252和C254（都鎖定）3點 |
||
數據寄存器 |
一般 |
128點 |
D0至D127 |
鎖定 |
128點 |
D128至D255 |
|
外部調節 |
范圍：0至255 2點 |
通過外部設置電位計間接輸入D8013或D8030&D803114數據 |
|
特殊 |
256點（包含D8030，D8031） |
從D8000至D8255 |
|
變址 |
16點 |
V和Z |
|
指標 |
用于CALL |
64點 |
P0至P64 |
用于中斷 |
6點 |
100＊至130＊ |
|
嵌套層次 |
用于MC和MRC時8點 |
N0至N7 |
|
常數 |
十進位K |
16位：-32768至+32768 |
|
十六進位H |
16位：0000至FFFF |
||
