防爆軸流風機CBF-300-400-500-600-700-750mmExdbIIBT4 IIC
一、選型規格：
CBF-300(BAF-300) 葉輪直徑300mm 功率0.18KW 電機轉速1450rpm 風量2280m3/h 電壓380V-220V
CBF-400(BAF-400) 葉輪直徑400mm 功率0.37KW 電機轉速1450rpm 風量2880m3/h 電壓380V-220V
CBF-500(BAF-500) 葉輪直徑500mm 功率0.55KW 電機轉速1450rpm 風量5700m3/h 電壓380V-220V
CBF-600(BAF-600) 葉輪直徑600mm 功率0.75KW 電機轉速1450rpm 風量8700m3/h 電壓380V-220V
CBF-700(BAF-700) 葉輪直徑700mm 功率1.1KW 電機轉速1450rpm 風量10200m3/h 電壓380V-220V
CBF-750(BAF-750) 葉輪直徑750mm 功率1.5KW 電機轉速1450rpm 風量10500m3/h 電壓380V-220V

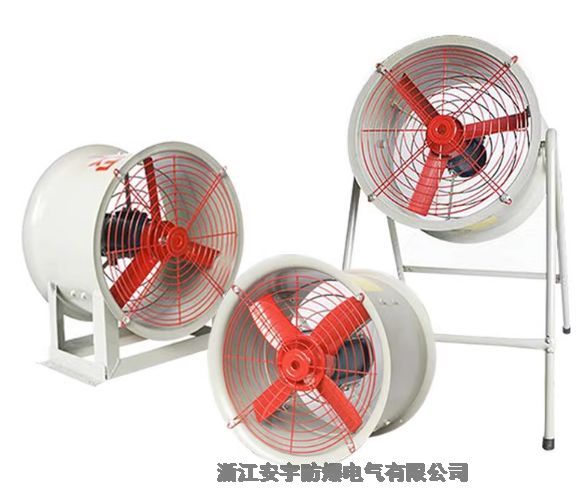

防爆軸流風機安裝方式：墻壁式風機，管道式風機，移動支架式風機，三腳架風機，百葉窗通風機，支架式通風機
防爆軸流風機安裝附件：自垂百葉窗，45°，90°防雨彎頭，配風管，防蟲網，防鳥網
二、風機概述
CBF(BAF)系列廠用隔爆型防爆軸流風機系列產品由防爆電機、風葉、風筒等部分組成，葉片由鋁板制成，風筒用鋼板與型材加工焊接而成，電源引線用鋼管布線和電纜布線均可，殼外設有接地螺釘. (注：CBF為BAF改進型，其安裝尺寸等同于BAF)。
三、型號含義
四、產品特點
1、防爆軸流風機由防爆電機、葉片、風筒等部件組成。
2、風機采用優質鋼板卷曲而成，具有較高的強度。
3、電機性能可靠、能耗低、壽命長。
4、電纜布線。
五、主要技術參數
|
產品型號 |
直徑 |
功率（KW） |
主軸轉速rpm |
風量m3/h |
電纜外徑/螺紋mm/G″ |
|
CBF-300 |
300 |
0.18 |
1450 |
2280 |
ф10-ф14 |
|
CBF-400 |
400 |
0.37 |
1450 |
2880 |
|
|
CBF-500 |
500 |
0.55 |
1450 |
5700 |
|
|
CBF-600 |
600 |
0.75 |
1450 |
8700 |
|
|
CBF-700 |
700 |
1.1 |
1450 |
10200 |
安裝與使用
1、首先檢查框架、風葉有無變形，扇葉轉動是否靈活，有無摩擦現象。檢查所有堅固件是否齊全、擰緊，應有防爆合格證編號。
2、線路電壓必須與電機上額定電壓相符。
3、用500V兆歐表檢查電動機的絕緣電阻，其電阻值若小于5MΩ，則應用烘干法或短路電流法進行干燥處理，使其絕緣電阻大于5MΩ。
4、必須配用小型防爆開關作電源開關，或?qū)⑵胀ㄩ_關安裝于室外無爆炸性的地方。
5、接電源的電纜外徑與密封圈相符，擰緊、壓緊螺母后應保證密封圈與電纜間，密封圈與出線咀間無間隙，否則將推動隔爆性能。
6、裝配時就保證防爆間隙小于0.2mm，更換電機軸承的潤滑脂，其潤滑脂牌號為ZG-2H復合鈣基潤。
7、防爆電動機非接線部分不可隨意白拆卸，接線時，打開接線室的蓋，穿入引線接到端子上，接了后，蓋上蓋擰緊螺釘使其隔爆面間隙小于0.2mm，再上緊出線器，使引線不能竄動。注意：安裝時，注意隔爆 面。裝配時隔爆面須涂204-1防銹油脂。所有防爆面不得有損傷或銹蝕，否則將失去防爆性能，如有損傷或銹蝕現象需按《防爆電氣設備防爆面缺陷處理的規定》進行補修。
8、使用中的排風扇 應經常清掃電機上粉塵及其它積聚物，以免影響散熱。
9、長期不用的排風扇重新使用時，應按說明書再檢查一遍，合適后方可使用。
七、外形及安裝尺寸
|
型號尺寸 |
B |
ф1 |
ф2 |
ф3 |
ф4 |
|
CBF-300 |
315 |
310 |
330 |
350 |
380 |
|
CBF-400 |
315 |
410 |
400 |
450 |
485 |
|
CBF-500 |
315 |
510 |
530 |
550 |
585 |
|
CBF-600 |
315 |
610 |
630 |
650 |
695 |
|
CBF-700 |
350 |
710 |
735 |
765 |
790 |
七、注意事項：
1，定貨時須按照型號含義定貨
2，產品實行一年保修，一年內產品在正常使用情況下出現任何故障由本公司免費維修。
八、安裝與使用：
1、 首先檢查框架、風葉有無變形，扇葉轉動是否靈活，有無摩擦現象。檢查所有緊固件是否齊全、擰緊，應有防爆合格證編號。
2、 線路電壓必須與電機上額定電壓相符。
3、 用500V兆歐表檢查電動機的絕緣電阻，其電阻值若小于50MΩ，則應用烘干法或短路電流法進行干燥處理，使其絕緣電阻大于5 MΩ。
4、 必須配用小型防爆開關做電源開關，或?qū)⑵胀ㄩ_關安裝于室外無危險的地方。
5、 接電源的電纜外徑應與密封圈相符，擰緊、壓緊螺母后應保證密封圈與電纜間、出線間咀無間隙，否則將失去隔爆性能。
6、 裝配時應保證防爆間隙小于0.2mm，更換電機軸承的潤滑脂，其潤滑脂牌號為ZG-2H復合鈣基潤。
7、 防爆電動機非接線部分不可隨意拆卸，接線時，打開接線室的蓋，穿入引線接到端子上，接好后，蓋上蓋
