雷尼紹品牌介紹：
雷尼紹公司的激光干涉儀和球桿儀測量系統用于評估、監控并提高機床、坐標測量機 (CMM) 及其他位置精度要求關鍵的運動系統的靜態和動態性能。激光干涉儀采用安裝在外部的光學鏡組件實現高精度、可重復、可溯源的測量.
◆產品介紹
雷尼紹設計、制造和提供激光系統已有近二十年的歷史。XL-80正是多年設計和制造經驗的結晶，具有真正xianjin的系統性能和操作優點。
RENISHAW激光干涉儀:
雷尼紹公司的激光干涉儀和球桿儀測量系統用于評估、監控并提高機床、坐標測量機 (CMM) 及其他位置精度要求關鍵的運動系統的靜態和動態性能。激光干涉儀采用安裝在外部的光學鏡組件實現高精度、可重復、可溯源的測量。目前有兩款雷尼紹激光干涉儀系統在全球廣泛使用，一款是XL-80（自2007年開始生產），另一款是被其替代的ML10（1988年至2007年）。
便攜性和易用性:
XL-80激光干涉儀和XC-80補償器體積小巧，這意味著一套完整的線性測量系統只需裝在一個“便攜箱”中，重量僅為12公斤。再加上一個三腳架（裝在尼龍拉鏈攜帶箱中），您就擁有了一個真正便攜的機器測量方案。激光干涉儀和補償器均可通過USB與計算機連接，因此無需單獨的接口，也不必?fù)?dān)心復雜的設定。XL-80系統便攜箱和三腳架。
精度和動態性能:
精確穩定的激光源和準確的環境補償，保證了±0.5 ppm的線性測量精度。可以高達50 kHZ頻率讀取數據，線性測量速度可達4 m/s，即使在高速度下線性分辨率仍可達1 nm。所有測量選項（不只是線性）均采用干涉法測量，使您對記錄數據的精度有信心。
使用方便:
XL-80設定和使用快速簡便，可減少等待時間并增加測量時間，同時仍具有純粹干涉測量系統精度高的優點。
工作中的XL-80:
全面信心，優質的設計、制造和技術支持是雷尼紹的標志性特征。不管是微米級測量還是納米級測量，先進的設施和質量保證都極為重要。標準的三年保修期和全球支持網絡體現了我們對您的承諾。

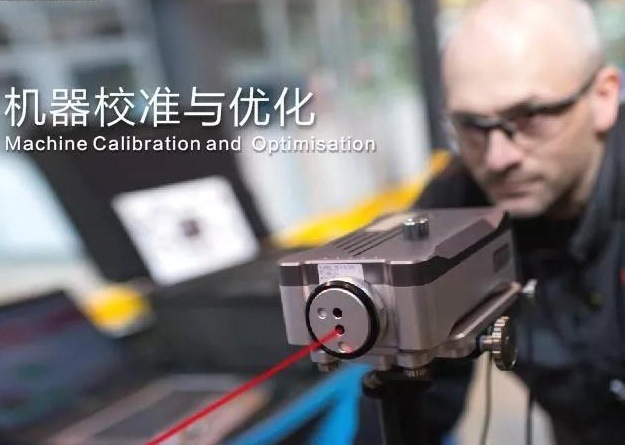

XL-80激光裝置:
XL-80激光頭可以產生非常穩定的激光光束，采用的波長可溯源至國家和國際標準。
激光穩頻精度 通過動態熱控制技術將激光管長度變化控制在幾納米范圍內，達到1年內精度為±0.05 ppm，1小時內精度為±0.02 ppm。
線性測量精度 在整個環境范圍內，即從0 oC - 40 oC（32 oF - 104 oF）和650毫 - 1150毫巴的范圍內，精度為±0.5 ppm。可以高達50 kHZ頻率讀取數據，線性測量速度可達4 m/s，即使在高速度下線性分辨率仍可達1 nm。儀器內置的USB意味著激光系統與計算機之間無需單獨的接口。激光頭前部的一排LED狀態指示燈顯示激光狀態和信號強度，相當于將屏幕軟件上的“狀態顯示”擴展到激光頭上。可以在標準 (40 m) 和長 (80 m) 距離模式之間切換，模擬I/O端口允許模擬信號輸出和觸發信號輸入。
預熱時間少于6分鐘。外接開關電源允許輸入電壓在90V - 264 V之間變化。上述所有特點使得XL-80的使用快捷方便。二類激光安全標簽根據 (IEC) EN60825-1，雷尼紹XL-80激光干涉儀屬二類激光裝置，因而不需要佩戴護目鏡。開始在操作本系統之前，請務必參閱系統手冊，詳細了解安全信息。
XC-80補償器和傳感器:
XC-80補償器XC-80補償器是XL系統線性測量精度的一個關鍵要素。補償器配備有“智能型傳感器”來處理原始環境參數，可非常準確地測量空氣溫度、氣壓和相對濕度。這些條件的改變可能會影響激光波長和測量讀數。XC-80使用傳感器讀數來修正激光波長的標稱值，以給出在之后的計算中使用的真值，消除了由這些變化造成的任何測量誤差。如果您注重精度，則需要進行有效的波長補償。
◆產品特點
XC-80的主要特性包括：
均勻補償 — XC-80和傳感器的設計確保在整個環境操作條件范圍內讀數均勻并非常精確。
傳感器更新迅速 — 如XC-80裝置上的LED狀態指示燈所示，每7秒自動完成一次更新。
集成的USB — 集成的USB連接意味著無需使用單獨的計算機接口和單獨電源（USB同時為XC-80和傳感器供電）。
輕便 — XC-80僅重550 g，連同XL-80也僅重3kg多一點（包括連接電纜、XL電源和傳感器）。智能氣溫和材料溫度傳感器 — 內置微處理器分析并處理傳感器的輸出，再將溫度數值傳輸給XC-80補償器。這使測量更安全，也是XC-80如此輕便小巧的關鍵原因，同時還確保傳感器可完全互換并且不會影響精度。也可以將三個材料溫度傳感器連接在XC-80補償器上，將線性測量值歸一化為材料溫度為20 °C的標準值。多用途傳感器電纜 — 標準5 m長的傳感器電纜可以拆卸，更換方便，在較長機器上測量時，可用螺紋接頭將多條電纜連接在一起來加長。
注： 使用雷尼紹系統時，角度或直線度測量不需要環境補償，因?yàn)檫@些測量值是通過彼此靠近的兩個光束路徑的差計算得出的，其中環境因子本身被抵消。由于回轉軸、平面度和垂直度測量也以這些測量為基礎，因此也不需要進行環境補償。三腳架和云臺除非您使用的是專用測量臺，否則很可能需要一個安裝云臺（多數情況下還需要三腳架）來調整激光頭相對于所需測量軸的位置。
云臺上的XL-80XL安裝云臺在設計上考慮到了XL-80的精確角度旋轉及平移，可以一直固定在激光頭上，易于存放和快速架設。"快速安裝/釋放"機構可確保云臺快速安全地固定到三腳架上。 對于那些不方便安裝三腳架的應用場合，例如直接固定在機床工作臺上，則云臺和激光頭也可用M8螺紋的轉接頭固定在標準磁力表座上。新型通用三腳架已經過廣泛的測試，具有穩定的可調基座，而且結構小巧、輕便。
