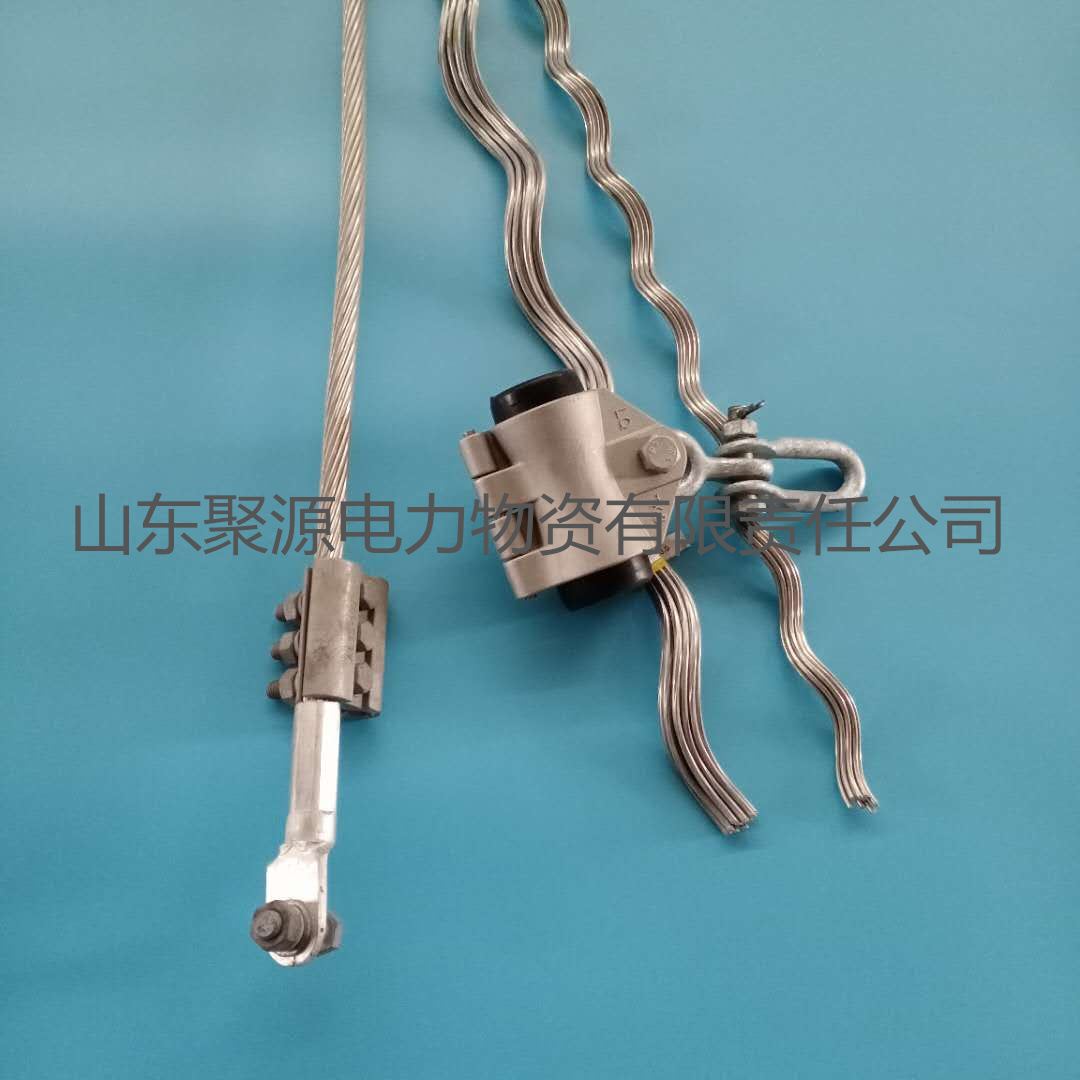

懸垂金具有adss光纜懸垂金具，opgw懸垂金具，其中opgw光纜懸垂金具比adss光纜用懸垂金具多一條接地線，按照光纜的纜徑和抗拉力來生產核算價格報價，根據桿用和塔用的不同，連接件也可配不同型號。懸垂串金具包括U型螺絲、懸垂線夾、預絞絲護線條、接地引流線以及必要的連接金具。懸掛串連接金具機械強度等級70kN。懸垂線夾為預絞絲型，其夾體材料為鋁合金，夾體中應配有三元乙丙橡膠緩沖彈性墊。產品組成：內絞絲、外絞絲、U型掛環、直角掛環、懸垂套殼、接地線等。
用途:
此種預絞式懸垂線夾是將OPGW光纜懸掛在輸電線路桿塔上的聯接金具。線夾可以減小光纜在懸掛點上的靜態應力，提高光纜的抗振能力，抑制風力振動的動態應力；還可以保證光纜的彎曲不超過允許的數值，使光纜不產生彎曲應力。由于光纜安裝了該線夾后，不會產生各種有害的應力集中，所以光纜中的光纖不會產生附加損耗。
特點：
1.懸垂線夾與OPGW光纜有較大接觸面積，應力分布均勻，無應力集中點，同時增強了掛點位置光纜的剛度，起到很好的保護作用。
2.有較好的動態應力承受能力，可提供足夠的握力（18％UTS）來保護OPGW光纜在不平衡負載的條件下運行。
3.該結構配以柔性橡膠夾塊，增強了自阻尼，使磨損減小。
4.端部磨圓處理，提高了電暈起暈電壓.
5.優質的鋁合金材質，提高了線夾的機械性能及防腐性能，大大延長了使用壽命。
使用指導：
單懸垂線夾可用于光纜與直線桿塔或轉角/仰角≤25°桿塔的聯接
雙支懸垂線夾可用于大跨距或大仰（俯）角的直線桿塔，每桿塔一套
按光纜外徑和檔距/綜合荷載選配懸垂線夾。
可以根據桿塔上掛線方法的不同，選用不同的連接金具與懸垂線夾配套。
訂貨須知：
1.根據OPGW光纜光纜的外徑和破斷力等參數選擇合適的懸垂線夾。
2.數量配置為：1套/直線桿。
3.該線夾內絞絲的旋向與OPGW外層的絞向相反，標準配置按照OPGW外層絞向的右旋，如OPGW外層絞向?yàn)樽笮龝r(shí)，應在訂貨合同中加以注明。
4.根據桿塔上的掛點選擇合適的聯結金具（如UJ型螺絲、U型掛環、UB型掛板等）。
