| 詳細參數 | |||
|---|---|---|---|
| 品牌 | elbe | 型號 | Elbe萬向軸Elbe0.800 |
| 舊型號 | / | 公稱外徑 | 28 |
| 用途 | 萬向節軸承 | 材質 | 不銹鋼 |
| 制式類型 | 公制軸承 | 尺寸標準 | 標準軸承 |
| 滾動體列數 | 單列軸承 | 組件能否分離 | 可分離軸承 |
| 能否調心 | 調心軸承 | 使用特性 | 低溫 |
| 滾道類型 | 直線滾道 | 保持架及其材料 | 石墨鋼 |
| 滾動體類型 | 球面滾子 | 樣品或現貨 | 樣品 |
| 加工定制 | 否 | 公稱內徑 | 28x1,5mm |
| 公稱寬度 | 30 | 重量 | 1,18kg |
| 產地 | 德國 | ||

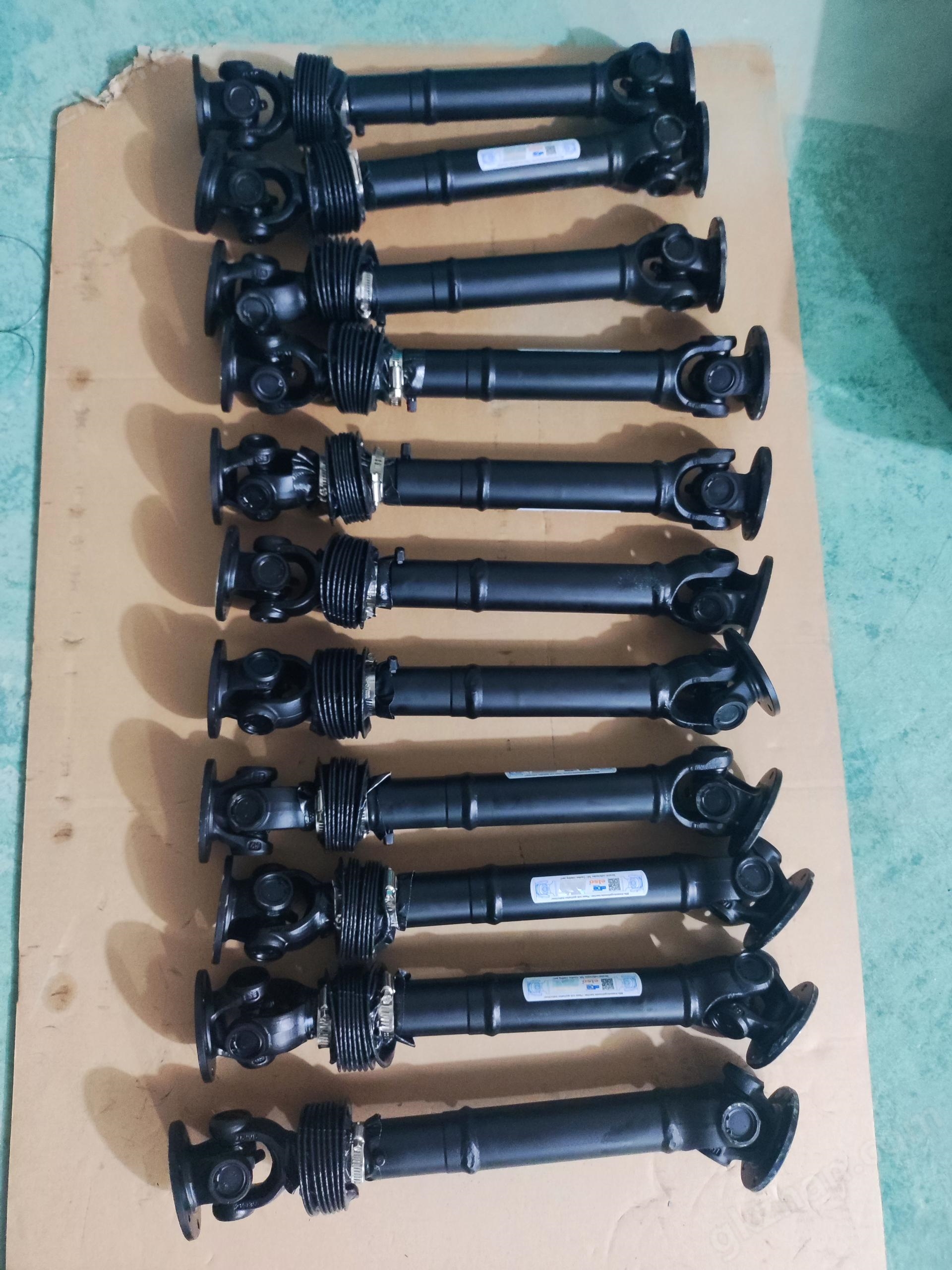

Elbe 0.800系列球形傳動軸應用于機械工程
Elbe0.800系列球軸和球軸為滑動軸承，因此只能在低轉速下使用。
允許的最大轉速取決于彎曲角和負載，因此，盡量不要超過500分鐘。
與十字關節不同，球形關節不具有軸向應力。
為了確保運行，必須始終確保對關節的充分潤滑。這也可以通過帶有油或油脂填充的折疊包來完成。
Elbe0.800系列的一般技術數據
最大彎曲角度:35°
轉矩范圍:6Nm至1370Nm
材料: 11SMnPb 30 k
Elbe材料編號：1.0718
特殊材料: X 17 CrNi 16-2
材料編號: 1.4057(防銹和防酸)
速度：高達 500 分鐘-1
Elbe執行：
標準孔，帶槽的孔 DIN 6885，方形套筒，六角套筒
快換聯軸器
帶長度補償
無長度補償
球形接頭
滑動軸承
Elbe材料：
鋼
不銹鋼
應用
用于機器和車輛的驅動技術
可用于機械工程 |維修 |服務 |定制
訂購號
0.820.100
0.824.100
0.828.100
0.832.100
0.836.100
0.840.100
0.845.100
0.845.100
Elbe技術參數
最大扭矩 200Nm
衍射角 35°
重量 2.92kg
尺寸 6x21x25
Elbe 0.800系列球形傳動軸應用于機械工程
