| 詳細參數 | |||
|---|---|---|---|
| 品牌 | 歐文托普/oventrop | 型號 | VFC/VFR/V |
| 材質 | 球墨鑄鐵 | 閥瓣開啟高度 | 180 |
| 驅動方式 | 水力控制閥 | 連接形式 | 螺紋 |
| 壓力環境類型 | 低壓閥(PN<1.6Mpa) | 壓力環境 | 低壓 |
| 工作溫度區間 | 80 | 特殊功能 | 靜態 |
| 外形尺寸 | 65-300 | 流動方向 | 單向 |
| 介質溫度 | 80 | 適用介質 | 水 |
| 流動方向 | 單向 | 類型(通道位置) | 二通式 |
| 加工定制 | 是 | 公稱通徑 | 65-300 |
| 適用范圍 | 樓宇及工業領域,控制和保持水力平 | 重量 | 10kg |
| 產地 | 天津 | ||
oventrop靜態平衡閥VFC/VFR/VFN DN200平衡閥德國歐文托普閥門工廠

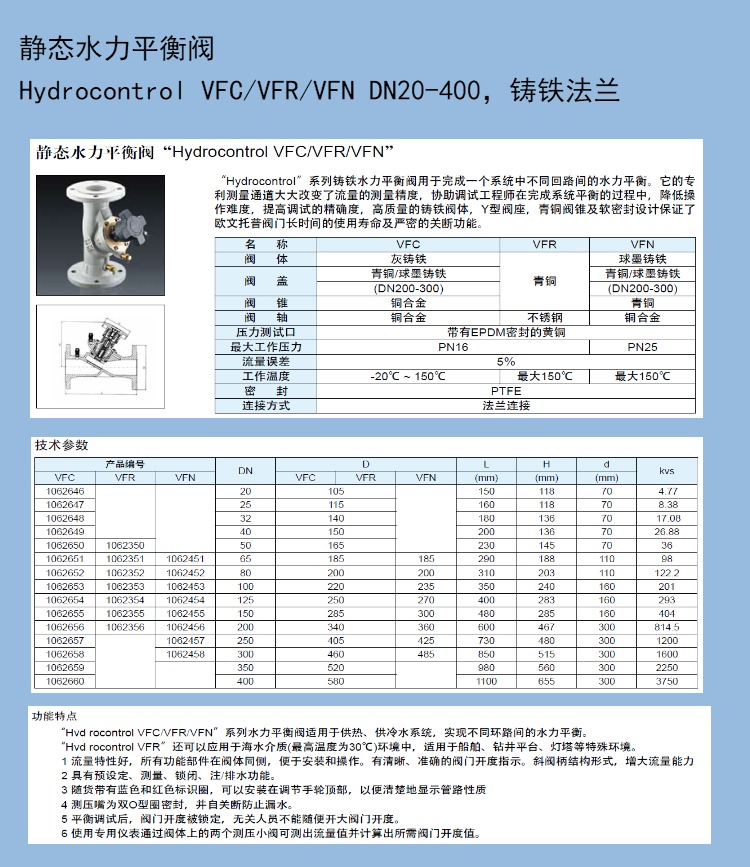

OV歐文托普靜態水力平衡閥“Hydrocontrol VFC/VFR/VFN”
“HydrocontroI”系列鑄鐵水力平衡閥用于完成一個系統中不同回路間的水力平衡。它的專利測量通道大大改變了流量的測量精度，協助調試工程師在完成系統平衡的過程中，降低操
作難度，提高調試的精確度，高質量的鑄鐵閥體，Y型閥座，青銅閥錐及軟密封設計保證了歐文托普閥門長時間的使用壽命及嚴密的關斷功能
產品型號： VFC VFR VFN
閥 體材質有：灰鑄鐵、青銅、球墨鑄鐵
閥 蓋 青銅/球墨鑄鐵 青銅/球墨鑄鐵(DN200-300) (DN200-300)
閥 錐 銅合金 青銅
閥 軸 銅合金 不銹鋼 銅合金
壓力測試口 帶有EPDM密封的黃銅
工作壓力 PN16 PN25
流量誤差 5％
工作溫度 -20℃ ~ 150℃ 150℃150℃
密 封 PTFE
連接方式 法蘭連接
功能特點：
靜態水力平衡閥選型
“Hvd rocontrol VFC/VFR/VFN”系列水力平衡閥適用于供熱、供冷水系統，實現不同環路間的水力平衡。
“Hvd rocontrol VFR”還可以應用于海水介質(溫度為30℃)環境中，適用于船舶、鉆井平臺、燈塔等特殊環境。
1 ：流量特性好，所有功能部件在閥體同側，便于安裝和操作。有清晰、準確的閥門開度指示。斜閥柄結構形式，增大流量能力
2 ：具有預設定、測量、鎖閉、注/排水功能。
3 ：隨貨帶有藍色和紅色標識圈，可以安裝在調節手輪頂部，以便清楚地顯示管路性質
4 ：測壓嘴為雙O型圈密封，并自關斷防止漏水。
5 ：平衡調試后，閥門開度被鎖定，無關人員不能隨便開大閥門開度。
6 ：使用專用儀表通過閥體上的兩個測壓小閥可測出流量值并計算出所需閥門開度值
靜態平衡閥選型時，若無法準確知道所安裝處應補償?shù)淖枇χ禃r(shí)，為不增加系統阻力，則閥門全開情況下其前后壓差不大于5KPa。
靜態水力平衡閥安裝要求：
靜態平衡閥可以安裝于供水管或回水管，安裝之前應當清洗管路，可以在前端安裝歐文托普過濾器。
在安裝水力平衡閥時，為保證流量的精確性，在平衡閥前閥后要具備一定長度的直管段，且水流方向與箭頭方向保持一致
