| 詳細參數 | |||
|---|---|---|---|
| 品牌 | 阿姆斯壯Armstrong | 型號 | GP-2000 |
| 材質 | 球墨鑄鐵 | 閥瓣開啟高度 | 90 |
| 驅動方式 | 自力式 | 連接形式 | 法蘭 |
| 壓力環境類型 | 低壓閥(PN<1.6Mpa) | 壓力環境 | 常壓 |
| 工作溫度區間 | 120 | 特殊功能 | 調壓 |
| 外形尺寸 | 15-200 | 適用介質 | 蒸汽 |
| 執行質量標準 | 國標 美標 | 加工定制 | 是 |
| 重量 | 10kg | 公稱通徑 | 15-20 |
| 產地 | 美國 | ||

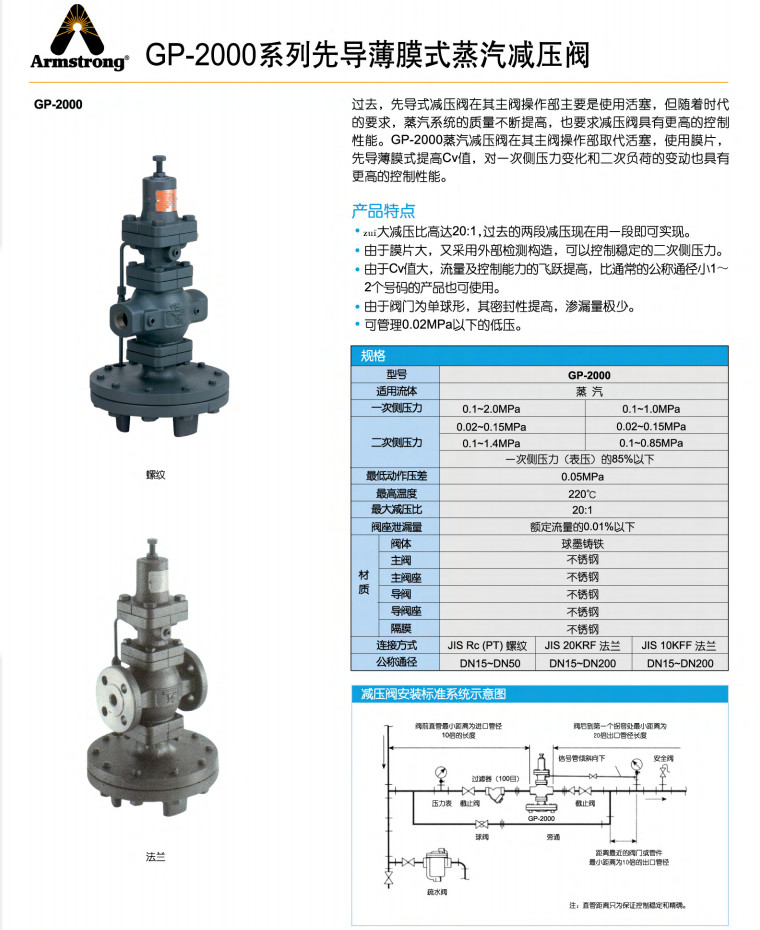

阿姆斯壯減壓閥GP-2000 DN50蒸汽減壓閥美國阿姆斯壯Armstrong閥門廠家
阿姆斯壯GP-2000蒸汽減壓閥由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。
以前，先導式減壓閥在其主閥操作部主要是使用活塞，隨著時代的要求，蒸汽系統的質量不斷提高，也要求減壓閥具有更高的控制性能。GP-2000蒸汽減壓閥在其主閥操作部取代活塞，使用膜片，先導薄膜式提高Cv值，對一次側壓力變化和二次負荷的變動也具有更高的控制性能。
產品特點：
zui大減壓比高這20: 1 ， 過去的兩段減壓現在用一段即可實現。
由于膜片大，又采用外部檢測構造，可以控制穩定的二次側壓力。
由于Cv值大，流量及控制能力的飛躍提高， 比通常的公稱通徑小 1~2個號碼的產品也可使用。
由于閥門為單球形，其密封性提高，滲漏量極少。
可管理0.02MPa以下的低壓。
適用流體 蒸汽
一次側壓力 0.1~ 2.0MPa(1.0~20kgf/cm2G
二次側壓力 (A)0.02~0.15MPa(0.2~1.5kgf/cm2G) (黃色)
(B)0.1~1.4MPa(1.0~14kgf/cm2G) (綠色)
溫度 220℃
連接方式 螺紋式: JIS Rc(PT)螺絲
法蘭式: JIS 20K RF 法蘭盤 (銘牌為黃色)
JIS 10K FF 法蘭盤 (銘牌為綠色)
材質本體: 球墨鑄鐵
主閥·閥座: 不銹鋼
導閥·導閥座:不銹鋼
隔膜:不銹鋼
規格
螺紋式: 15A~50A
法蘭式: 15A~200A
