| 詳細參數 | |||
|---|---|---|---|
| 品牌 | 遠捷通信 | 型號 | 齊全 |
| 結構型式 | 機架式 | 端口數量 | 其他 |
| 高度 | 其他 | 材質 | 冷軋鋼 |
| 類型 | 光纖配線架 | 適用范圍 | 網絡工程 光纖通訊 布線工程 |
| 外形尺寸 | 網絡工程 光纖通訊 布線工程 | 加工定制 | 是 |
| 產地 | 浙江慈溪 | ||

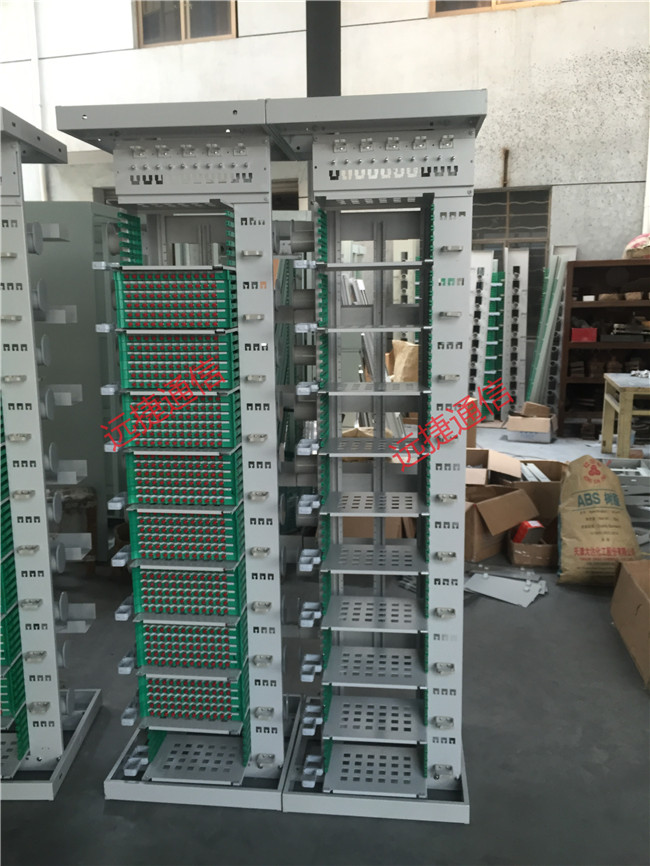

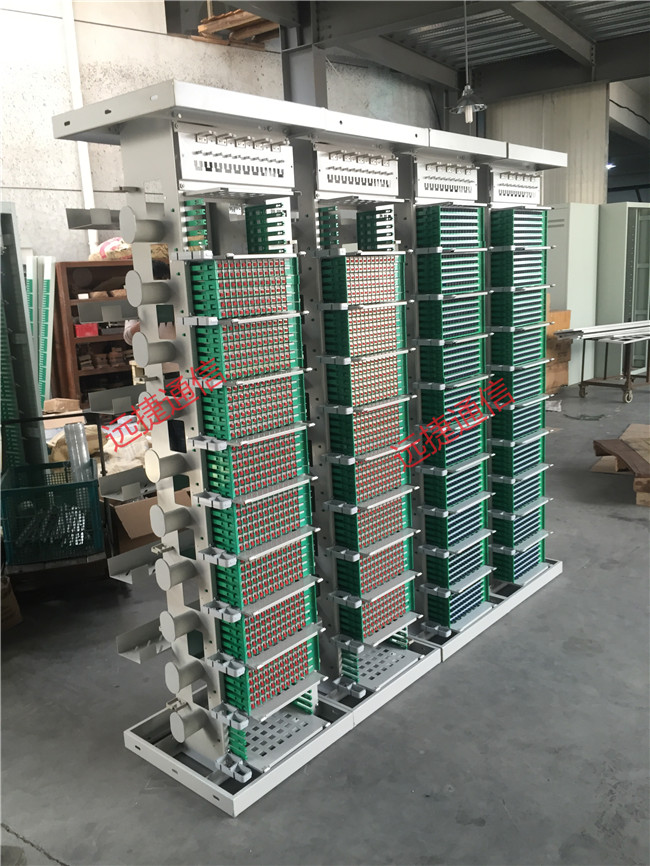

光纖總配線架圖文配置介紹
OMDF光纖總配線柜|OMDF配線架|OMDF總配線架|OMDF光纖總配線架|FTTH接入層光纖分配架|光纖跳線架規格（288芯、576芯、648芯、720芯、864芯、960芯、1152芯、1440芯光纖總配線架） （Fiber Optic Distribution frame），又稱光纖配線柜，是用于光纖通信網絡中對光纜、光纖進行終接、保護、連接及管理的配線設備。在本設備上可以實現對光纜的固定、開剝、接地保護，以及各種光纖的熔接、跳轉、冗纖盤繞、合理布放、配線調度等功能，是傳輸媒體與傳輸設備之間的配套設備。遠捷通信推出從局端一直到用戶桌面的FTTX光配線網絡解決方案。產品主要包括光纜交接箱，光纜分纖箱，分光分纖箱，光纜分線盒，光纜接頭盒，光纜終端盒，冷接子，快速連接器，光纖跳線，配線光纜、皮線光纜、市內布線光纜、無源器件、線路輔助設施等。
適用范圍：
本規范規定了光纖總配線架（OMDF）的維護要求，主要對OMDF設備管理要求、資源管理要求、日常維護要求、維護工器具及備料管理要求等方面進行了規定。 本規范適用于中國聯通北京市分公司內部，作為規范和指導適在新建和改造機房內安裝的光纖總配線架（OMDF）的使用、管理與維護工作的技術指導依據。
2 引用標準 Q/BJT 01—2003 《線路設備資源編碼、標識及實體關系規范》 YD/T 778-2006 《光纖配線架》 Q/BJT 10—2009 《20M寬帶接入網絡關鍵建設原則實施規范》 Q BJT 11-2005 《本地網光纜線路維護規程（暫行）》
3 相關釋義
3.1 名詞釋義 1. 光纖配線架（optical fiber distribution frames）：光纜和光通信設備之間或光通信設備之間的配線連接設備。
2. 光纖總配線架（optical fiber main distribution frames）：線路側連接室外光纜，設備側連接光線路終端或傳輸設備，可通過跳纖調度光纜中的纖芯序號及改變光傳輸系統的路序，且具有光纜固定與保護裝置和測試端口的敞開式配線連接設備。
3. 跳纖（optical fiber jumper）：一根兩端都帶有光纖連接器插頭的光纜。
4. 光纖連接器（optical connector）：由一根跳纖和一個適配器組成。
5. 尾纖（pigtail）：一根一端帶有光纖連接器插頭的光纜。
6. 適配器（adaptor）：使插頭與插頭之間實現光學連接的器件
7. 光纖連接分配裝置 （optical fiber connecting and distributing device）：由適配器、適配器卡座、安裝板或適配器及適配器安裝板組裝而成，供尾纖與跳纖或兩根跳纖分別插人適配器外線側和內線側而完成活動連接的構件。
8. 光纖終接裝置（optical fiber terminating device）：供光纜纖芯線與尾纖接續并盤繞光纖的構件。
9. 光纖存儲裝置（tical fiber storing devic）：供尾纖或跳纖盤繞的構件。
10.頂點偏移（apex offset）：光纖連接器插頭中插針凸球面頂點與纖芯中心之間的徑向距離。
11.光纖凹陷／凸出（fiber undercut/protrusion）：光纖連接器插頭中插針凸球面與光纖端面之間的距離。
OMDF光纖總配線架設備管理要求：
5.1 OMDF設備的組成 OMDF設備由架體、線路側光纖一體化單元框（含12芯一體化托盤、適配器）、設備側光纖終端單元（含面板和適配器）、跳纖槽道、光纜固定與保護裝置、跳纖組成。
5.2 OMDF設備的管理
5.2.1 OMDF設備位置編號要求
1. 架的編號要求 （1）OMDF的單位為架，即每個獨立安裝的架體為一架。 （
2）設備側架的編號順序從右向左開始數起。排序規則為1 、2 、3 、4 、5 …架。
（3）線路側架的編號順序從左向右開始數起。排序規則為1 、2 、3 、4 、5 …架。
（4）設備側與線路側架的編號應對應一致。
2. 框的編號要求
（2）線路側框的編號順序均從上向下開始數起。排序規則為1 、2 、3 、4 、5 …框。
3. 托盤的編號要求
（1）設備側每排光纖終端單元的編號順序從上向下開始數起。排序規則為1 、2 、3 、4 、5 …排。
（2）線路側一體化托盤的編號順序從上向下開始數起。排序規則為1 、2 、3 、4 、5 …框。 4. 端子的編號要求 設備側與線路側端子的編號順序均從左向右開始數起。排序規則為1 、2 、3 、4 、5 …個。 5.2.2 OMDF設備位置標簽要求 OMDF設備位置標簽由四部分組成，即列架位置、光纖框位置、托盤位置、端子位置。要求用打號器、塑料打印帶打出OMDF 設備位置標簽，標簽為藍底黑字，按下列要求粘貼在統一的位置。
1. 設備側架標簽：如：OMDF H1，表示OMDF設備側第1架；粘貼在OMDF 架體設備側上方中間位置。
2. 線路側架標簽：如：OMDF L1，表示OMDF線路側第1架；粘貼在OMDF 架體線路側上方中間位置。
3. 設備側框標簽：如: OMDF H1-2，表示OMDF設備側第1架第2框；粘貼在該框上方中間位置或走線槽上。
4. 線路側框標簽：如: OMDF L1-2，表示OMDF線路側第1架第2框；粘貼在該框上方中間位置或保護蓋上。
5. 端子標簽：采購時由設備廠家標識。 5.2.3 光纜路由標簽的要求 在光纜工程竣工后，由施工單位填寫光纜路由標簽，維護人員按照本規范中的要求進行驗收。
一、光纜固定與保護功能
二、調纖功能
三、光纖成端功能
四、光纖存儲功能
五、標識記錄功能
產品規格
適用環境 ：
本機架適用光纖集中管理的中型或大型機房?？捎糜诖蠊饫w數量解決方案。
產品特點
1、機柜為整體組裝形式。機柜頂部可與機房走線槽道相連，機柜主要考慮上進纜，同時兼顧下進纜的情況。
3、設備正面擔負著跳纖的路徑管理、余纖盤儲任務；背面擔負著局內光纜的固定任務，背面裝有光纜固定夾。 全正面操作?？刹僮餍詮姡装惭b，可并架，全程走線保護：分布于走線路徑拐彎處的各種彎曲半徑保護裝置，保證光纖全程的保護特別設計的光纜開剝保護裝置，保證了光纜的固定、開剝、接地的可靠適用于帶狀光纜和束狀光纜，上、下進纜皆可。
寧波遠捷通信科技有限公司旗下
光配系列（ODF）：SC快速連接器,光纖冷接子,光纖座面盒,光纖面板,光纜交接箱,光纖樓道箱,光纖適配器,熔纖盤,光纖跳線,尾纖,ODF配線箱,光纜接頭盒,光纖面板,終端盒,光纖配線單元,光纖配線架（柜）等
總配系列（MDF）：10回線保安排,16回線保安排,25回線保安排,32回線測試排,100回線保安排,128回線測試排,各類型保安單元,告警器,總配線架。 各類型保安單元,告警器,總配線架（柜）。
數配系列（DDF）：仿西門子數字配線架,仿NEC數字配線架,同軸連接器。
綜合布線產品：網絡配線架,理線架,110跳線架,超5類,6類模塊,信息面板,卡接模塊,科隆模塊,分線盒,網絡與通信工具及其他通信產品12芯等。
設立專門的維護部門,推行快速響應機制,確保在時間解決客戶的后顧之憂。
Q/BJT 03—2010
4 （1）設備側框的編號順序均從上向下開始數起。排序規則為1 、2 、3 、4 、5 …框。
1、光纜金屬部分與機架絕緣;
2、裸纖保護軟管耐擠壓、耐老化；
3、后期布放的光纜固定不影響前期已布放光纜的安全；
4、固定后的光纜金屬護套及加強芯可連接高壓防護接地裝置；
6、將光纜引入并固定在機架上，保護光纜及開剝后的纖芯不會受損傷；
5、光纜引入、固定和保護裝置能牢固可靠地固定光纜，不會出現松動、自由扭轉的現象。
通過光纖連接器插頭，能迅速方便地調度光纜中的纖芯及改變光傳輸系統的路由。
具有光纖成端裝置，以便于光纜、纖芯及尾纖接續操作、施工、安裝和維護，能固定和保護接頭部位平直而不位移，避免外力影響，保證盤繞的纖芯不受損傷。
機架及單元內應具有足夠的空間，用于存儲余留光纖。其結構應便于維護割接中的跳纖調整，并便于拆除廢棄的跳纖。
機架及單元內具有完善的標識和記錄裝置，能方便地識別纖芯序號或傳輸路序，且記錄裝置應易于修改和更換。機架門內貼有清晰彩色走纖示意圖，機架設置有標記盒，盒內可放置空白標記卡片，便于維護人員記錄信息
產品特點：
●國內首創雙面布局、前后跳纖的操作模式，實現線路側與設備側的光纖交叉連接，沿襲雙面MDF產品直列模塊與橫列模塊調線的習慣；
●敞開式機架，橫列模塊區有多層水平走線槽，前后立體式跳纖，解決跨架跳纖局部擁塞問題；
●預留線路側與線路側，設備側與設備側的跳纖通道；
●所有跳纖不出機架，無需光纜槽道；
●可提供此類光總配的跳線管理軟件，方便跳纖定長管理；
●機架兼容普天分路器托盤。
外形尺寸mm （高×寬×深）
線路側（直列）
設備側
集中下纜板
托盤數量（個）
容量（芯）
96芯面板數量（個）
容量（芯）
2000×720×800
1
54
648
5
480
2200×720×800
1
60
720
6
576
2600×720×800
1
72
864
7
672
2、機柜正面為跳纖布放區域，反面為光纜布放區域，從機柜正面看：機柜內部左右各有一條立柱，其安裝孔用于安裝適配器面板，機架可根據用戶配置安裝面板數量，每塊面板可固定96芯，每個面板下方均配一走線槽，固定在機架正面（跳線側），負責容納跳纖通道，固定機架背面（光纜側）固定有理線架，負責容納局內光纜開剝后套護套的光纖的通道。
