產品簡介
ZAZX(Q)電動三通調節閥
產品價格：￥2800.00元/件
上架日期：2021-04-25
發貨地：上海 金山區
供應數量：不限
最少起訂：1件
瀏覽量：273
詳細說明
    詳細參數
    品牌上海唐瑪型號ZAZX,ZAZQ
    材質鑄鐵驅動方式電動
    連接形式法蘭壓力環境高壓
    特殊功能三通分流零部件及配件執行器
    形態三通式適用介質蒸汽,空氣,油品
    執行質量標準國標結構形式三通
    流動方向單向工作溫度高溫
    密封形式硬密封型加工定制是
    規格DN25-300mm產地上海
    ZAZX(Q)電動三通調節閥產品概述

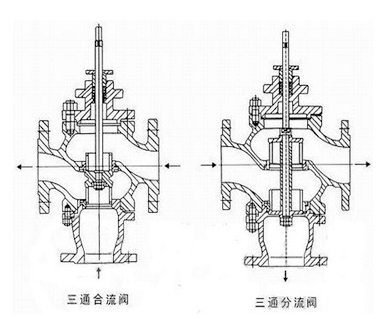

    1．ZAZQ,ZAZX型電動三通調節閥,是由DKZ型直程電動執行機構和和采用圓筒型薄壁窗口形閥芯的三通合流(分流)閥組成.閥芯結構為圓筒型薄壁窗口形閥芯,采用閥芯側面導向與閥座內表面導向和上襯套導向,因此導向面積大,工作可靠.流體對閥芯作用方向都處于流開狀態,故閥工作性能穩定.
    2．三通調節閥有三通合流式調節閥(把兩種流體經三通閥混合成一種流體)和三通分流式調節閥(把一種流體經三通閥分成兩路流出)兩種形式,它可以代替二臺同時使用的二通調節閥,起分流或合流作用及兩相調節配比作用.流量特性有直線性,拋物線性兩種.
    3．ZAZQ,ZAZX型電動三通調節閥,是DKZ型電動單元組合儀表中的執行單元,它是生產過程自動調節系統中的重要環節之一,它以AC220V電源電壓為動作力,接受統一標準信號0~10mA DC或4~20mA DC,將此轉為與輸入信號相對應的上下位移,自動地操縱閥門,改變閥門的開度位移,從而達到對工藝管路流體介質如壓力,流量,溫度,液位等參數的自動調節控制.適合于把一種流體通過三通閥分成二路流出或把兩種流體經三通閥合并成一種流體的工況.當公稱通徑DN≤80mm和壓差較小的場合時,分流閥可以采用同口徑合流閥代替.
    4．ZAZQ,ZAZX型電動三通調節閥按作用模式可分；
    正作用:電閉式(當電信號增大時閥位向下位移),《B型》
    反作用:電開式(當電信號增大時閥位向上位移),《K型》
    本系列產品廣泛應用于化工,石油,冶金,電站,輕紡,造紙和制藥等工業生產過程的自動化調節和遠程控制.
    產品壓力等級有PN1.6 4.0 6.4MPa；公稱通徑DN20~300mm；適用流體溫度有-40~+450℃；按溫度高低配用不同閥蓋可分常溫型,高溫型.

    ZAZX(Q)電動三通調節閥執行機構主要技術參數
    型號
    DKZ-310/310C
    DKZ-410/410C
    DKZ-510/510C
    推力N
    4000
    6400
    16000
    行程
    10
    16
    25
    30
    18
    30
    40
    60
    30
    50
    60
    100
    全行程時間S
    8
    12.5
    20
    24
    15
    24
    32
    48
    16
    30
    37
    62
    DKZ型直行程電動執行機構可以與DDZ-Ⅲ型儀表配套使用,也可以與組裝儀表及TA儀表配用.它以220V電源為動力4～20mmA.DC,將此轉變成與輸入信號相對應的出軸直線位移,自動地操縱調節閥或其它終端機構等完成自動調節任務,或者配用電動操作器實現手動遙控.
    該儀表具有連續調節,手動搖控,就地手操三種控制方式.使用DKZ直行程電動執行機構的自動調節系統需配用ZPE-3101型伺服放大器,DFD-1000型電動作器或DF-98型電動伺服操作器后才能實現自動調節系統手動←→自動無擾切換.

    ZAZX(Q)電動三通調節閥性能指標
    項目
    指標值
    基本誤差％
    ±3.5
    回差％
    ≤2.5
    死區％
    ≤3.0
    始終點偏差％
    電開,電關
    ±2.5
    額定行程偏差％
    ±2.5
    允許泄量L/h
    ≤1×10-3×閥額定容量
    允許壓差 MPa
    公稱通徑mm
    25
    32
    40
    50
    65
    80
    100
    125
    150
    200
    250
    300
    允許壓差MPa
    1.6
    1.0
    2.5
    1.6
    1.5
    1.0
    0.65
    0.4
    0.3
    0.16
    0.26
    0.18
    ZAZX(Q)電動三通調節閥主要零件材料及適用溫度,介質
    材料代號
    C(WCB)
    P(304)
    R(316)

    主要
    零件
    閥體,閥蓋
    WCB(ZG230-450)
    ZG1Cr18Ni9Ti(304)
    ZG1Cr18Ni12Mo2Ti(316)
    閥芯,閥座
    1Cr18Ni9Ti(304)或司鈦萊合金堆焊
    1Cr18Ni9Ti(304)或司鈦萊合金堆焊
    1Cr18Ni12Mo2Ti(316)或司鈦萊合金堆焊
    閥桿
    2Cr13
    1Cr18Ni9Ti
    1Cr18Ni12Mo2Ti
    填料
    V型聚四氟乙烯(F4),柔性石墨,不銹鋼波紋管
    墊片
    增強聚四氟乙烯 (F4),不銹鋼墊片,金屬石墨纏繞墊片
    推桿,襯套
    2Cr13

    適用
    工況
    適用介質
    水,蒸汽,油品類氣液體
    硝酸堿類腐蝕性氣液體
    醋酸類等腐蝕性氣液體
    常溫型
    -30～+250 F4:≤200℃
    -40～+250 F4:≤200℃
    -40～+250℃ F4:≤200℃
    高溫型
    -30～+450℃
    -40～+450℃
    -40～+450℃
    ZAZX(Q)電動三通調節閥主要技術參數
    公稱通徑mm
    25
    32
    40
    50
    65
    80
    100
    125
    150
    200
    250
    300
    額定流量
    系數Kv
    合流
    8.5
    13
    21
    34
    53
    85
    135
    210
    340
    535
    800
    1360
    分流





    85
    135
    210
    340
    535
    800
    1360
    額定行程L(mm)
    16
    25
    40
    60
    100
    執行器型號
    DKZ-310
    DKZ-310
    DKZ-410
    DKZ-410/510
    DKZ-510
    出軸推力N?m
    4000
    4000
    6400
    6400/16000
    16000
    全行程時間S
    12.5
    20
    32
    48/37
    62
    電源電壓
    AC220V 50Hz
    輸入信號
    4～20mA DC 0～10mA DC
    輸入阻抗
    Ⅱ型:200Ω Ⅲ型:250Ω
    作用模式
    電開式(K)型,電關式(B)型
    流量特性
    直線性,拋物線性
    允許泄漏量(L/h)
    1×10-3×閥額定容量
    固有可調比R
    30:1
    公稱壓力PN(MPa)
    1.6 2.5 4.0 6.4
    產品應用規范
    結構長度GB/T12221-05 材料:GB/T12228~12230
    法蘭連接:JB/T79-94 GB/T9113
    符合:IEC60534標準

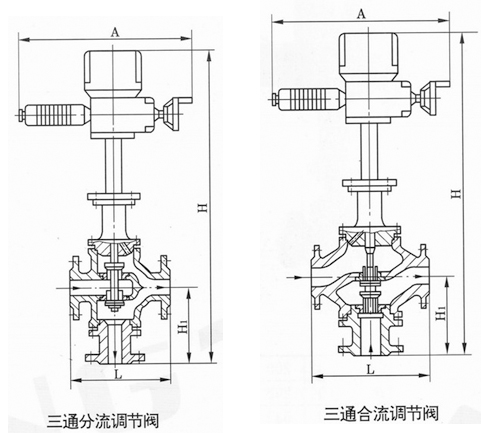

    ZAZX(Q)電動三通調節閥外形尺寸


    公稱
    通徑
    (DN)
    A
    L
    H≈
    合流H1
    分流H1
    PN MPa
    PN MPa
    PN MPa
    1.6
    4.0
    6.4
    普通型
    高溫型
    1.6
    4.0
    6.4
    1.6
    4.0
    6.4
    25
    225
    185
    190
    200
    715
    865
    140
    150
    150
    140
    150
    160
    32
    225
    200
    200
    210
    721
    871
    150
    160
    170
    150
    160
    170
    40
    225
    220
    220
    235
    733
    883
    160
    170
    180
    160
    170
    180
    50
    225
    250
    255
    265
    748
    898
    180
    190
    200
    180
    190
    200
    65
    225
    275
    285
    295
    839
    999
    200
    210
    220
    200
    210
    220
    80
    225
    300
    310
    320
    842/872
    1002/1032
    210
    230
    240
    225
    250
    265
    100
    225
    350
    360
    370
    846/896
    1006/1056
    220
    250
    260
    245
    275
    285
    125
    310
    410
    430
    440
    897/947
    1112/1162
    260
    300
    300
    285
    320
    325
    150
    310
    450
    465
    475
    897/947
    1112/1162
    280
    320
    320
    305
    340
    345
    200
    310
    550
    560
    570
    905/965
    1120/1180
    320
    380
    380
    350
    400
    410
    250
    310
    670
    690
    752
    1440/1536

    444
    474
    474
    444
    540
    540
    300
    310
    770
    795
    819
    1490/1611

    489
    584
    584
    489
    612
    612
    注:公稱通徑≤DN80mm的分流閥采用同口徑的合流閥代替
    ZAZX(Q)電動三通調節閥訂貨須知
    訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容：
    一、若訂貨前還未選定型號，請向我們提供您的使用參數:1.公稱通徑、額定流量系數KV；2.流體性質（包括公稱壓力、溫度、粘度或酸堿性）；3.信號壓力；4.流量特性；5.閥的開關型式；6.閥體、閥芯材料；7.是否帶附件；說明附件型號。以便我們的為您正確選型。
    二、若已經由設計單位選定我公司的產品型號，請按型號直接向我司銷售部訂購；
    三、當使用的場合非常重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們?yōu)槟鷮徍税殃P(guān)。
