產品簡介
ZDLP、ZDLN電子式電動調節閥-上海唐瑪泵閥有限公司（配PSL、3810電動執行器）
產品價格：￥2000.00元/件
上架日期：2021-04-02
發貨地：上海 金山區
供應數量：不限
最少起訂：1件
瀏覽量：312
詳細說明
    詳細參數
    品牌上海唐瑪型號ZDLP,ZDLN
    材質鑄鋼驅動方式電動
    連接形式法蘭壓力環境低壓
    特殊功能常開常閉零部件及配件閥體
    形態柱塞式適用介質水蒸汽油
    執行質量標準國標結構形式直通式
    流動方向單向工作溫度低溫
    密封形式軟密封型加工定制是
    規格DN25,DN400產地上海
    ZDLP（N）電子式電動調節閥產品概述
    ZDLP,ZDLN型電子式電動單座,雙座調節閥,是由直行程電子式電動執行機構和直通雙導向式單座,雙座閥組成.具有結構緊湊,動作靈敏,壓降損失小,閥容量大,流量特性精確,直接接受調節儀表輸入的(4-20mA DC 0-10mA DC或1-5V DC)等控制信號及單相電源即可控制運轉,實現對工藝管路流體介質的自動調節控制,廣泛應用于精確控氣體,液體,蒸汽等介質的工藝參數如壓力,流量,溫度,液位等參數保持在給定值.
    ZDLP（N）電子式電動調節閥結構特點
    1．ZDLP,ZDLN型電子式電動單座,雙座調節閥是自動化控制系統中儀表的執行單元,以AC220V電源電壓作動力,接受來自DCS,PLC系統或調節儀表,操作器等輸入的(4-20mA,0-10mA或1-5VDC)電流信號或電壓信號,即可控制運轉,采用機電一體化結構,具有機內伺服操作和開度信號位置反饋,位置指示,手動操作等功能,功能強,性能可靠,連線簡單,調節精度高,以直行程輸出的推力改變閥門開度位移,達到對流體介質的工藝參數精確調節控制.
    2．ZDLP型,ZDLN型單座,雙座調節閥按作用模式可分；
    正作用:電閉式-常開型(當電信號增大時閥位向下位移),《B型》
    反作用:電開式-常閉型(當電信號增大時閥位向上位移),《K型》
    3．ZDLP型電動調節閥為直通單座鑄造球形閥,單座柱塞型閥芯,適用于允許泄漏小且閥前閥后壓差不大的工作場合.
    4．ZDLP型電動單座調節閥為直通低流阻單座上,下雙導向式結構,它只有一個閥座和一個柱塞形閥芯具有密閉性能好,適用于對介質泄漏量及調節精度有嚴格要求的場合,但由于閥結構上的原因,上下閥桿的不平衡力較大,尤其在公稱通徑大的工況下更為明顯,因而該閥只適合于工作壓差較小的場合.
    5．ZDLN型電動調節閥為直通雙座鑄造球形閥,雙座柱塞型閥芯,適用于壓差大,流量大且不是很清潔的介質和泄漏要求不嚴格的場合
    6．ZDLN型電動雙座調節閥為直通低流阻雙座上,下雙導向式結構,閥芯在位移過程中穩定可靠,雙座閥閥體內有兩個閥芯閥座組成,流體介質通過上下閥芯閥座流出,具有流量大,允許壓差大,不平衡力小,是一種平衡式結構雙座閥
    7．通過改變閥芯形狀的設計；不同的閥芯形狀會得到不同流量特性值:等百分比(對數)性,直線特性
    本系列產品廣泛應用于化工,石油,冶金,電站,輕紡,造紙和制藥等工業生產過程的自動化調節和遠程控制.

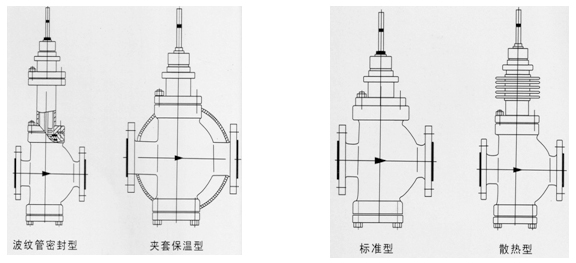

    有標準常溫型,高溫散熱型,波紋管密封型,夾套保溫型等品種.產品壓力等級有PN1.6 4.0 6.4MPa；公稱通徑DN20~300mm；適用流體溫度有-100~+500℃.



    ZDLP（N）電子式電動調節閥執行機構主要技術參數
    型號
    輸出推力N
    速度mm/s
    *大行程
    型號
    輸出推力N
    速度mm/s
    *大行程(mm
    381LSA-08
    381LXA-08
    800
    800
    4.2
    4.2
    30
    PSL201
    1000
    0.4/1.2
    50
    381LSA-20
    381LXA-20
    2000
    2000
    2.1
    2.1
    30
    PSL202
    2000
    0.4/1.2
    50
    381LSB-30
    381LXB-30
    3000
    3000
    3.5
    3.5
    60
    PSL204
    4500
    0.4/1.2
    50
    381LSB-50
    381LXB-50
    5000
    5000
    1.7
    1.7
    60
    PSL208
    8000
    1.0
    50
    381LSC-65
    6500
    2.8
    100
    PSL210
    10000
    1.0
    50
    381LSC-99
    10000
    2.0
    100
    PSL312
    12000
    1.0
    65
    381LSC-160
    16000
    1.0
    100
    PSL325
    25000
    1.0
    100
    (信號線用屏蔽線) 防護等級:相當IP55 隔爆標志:ExdⅡBT4 帶手柄
    (信號線用屏蔽線) 防護等級:IP65 帶手輪

    ZDLP（N）電子式電動調節閥性能指標
    項目
    指標值
    基本誤差％
    381L ±2.5； PSL±1.0
    回差％
    381L ±2.0； PSL±1.0
    死區％
    1.0
    始終點偏差％
    電開
    始點
    ±2.5
    終點
    ±2.5
    電關
    始點
    ±2.5
    終點
    ±2.5
    可調范圍
    50:1
    額定行程偏差％
    2.5


    允許壓差 MPa (ZDLP型)
    公稱通徑
    20
    25
    32
    40
    50
    65
    80
    100
    125
    150
    200
    250
    300
    閥座直徑
    20
    25
    32
    40
    50
    65
    80
    100
    125
    150
    200
    250
    300
    允許壓差 MPa
    2.0
    3.0
    2.0
    1.8
    1.05
    1.16
    0.67
    0.47
    0.39
    0.26
    0.16
    1.1
    0.5
    允許壓差 MPa (ZDLN型)
    公稱通徑
    20
    25
    32
    40
    50
    65
    80
    100
    125
    150
    200
    250
    300
    閥座直徑
    20
    25
    32
    40
    50
    65
    80
    100
    125
    150
    200
    250
    300
    允許壓差 MPa
    ≤公稱壓力
    4.0
    3.4
    ZDLP（N）電子式電動調節閥主要零件材料及適用溫度,介質
    公稱通徑mm
    DN15-DN300
    材料代號
    C(WCB)
    P(304)
    R(316)

    主要
    零件
    閥體,閥蓋
    WCB(ZG230-450)
    ZG1Cr18Ni9Ti(304)
    ZG1Cr18Ni12Mo2Ti(316)
    閥芯,閥座
    1Cr18Ni9Ti(304)或司鈦萊合金堆焊
    1Cr18Ni9Ti(304)或司鈦萊合金堆焊
    1Cr18Ni12Mo2Ti(316)或司鈦萊合金堆焊
    閥桿
    2Cr13
    1Cr18Ni9Ti
    1Cr18Ni12Mo2Ti
    填料
    V型聚四氟乙烯(F4),柔性石墨,不銹鋼波紋管
    墊片
    增強聚四氟乙烯(F4) ,不銹鋼墊片,金屬石墨纏繞墊片
    推桿,襯套
    2Cr13

    適用
    工況
    適用介質
    水蒸汽油品類氣液體
    硝酸堿類腐蝕性氣液體
    醋酸類等腐蝕性氣液體
    常溫型
    -30～+250 F4:≤200℃
    -40～+250 F4:≤200℃
    -40～+250℃ F4:≤200℃
    高溫型
    -30～+450℃
    -40～+500℃
    -40～+500℃
    低溫型

    -40～-60℃, -60～-100℃
    ZDLP（N）電子式電動調節閥主要技術參數
    公稱通徑mm
    20
    25
    32
    40
    50
    65
    80
    100
    125
    150
    200
    250
    300
    閥座直徑mm
    20
    25
    32
    40
    50
    65
    80
    100
    125
    150
    200
    250
    300
    額定流量
    系數Kv
    單座
    5
    8
    12
    20
    32
    50
    80
    120
    200
    280
    450
    800
    1200
    雙座

    10
    16
    25
    40
    63
    100
    160
    250
    400
    630
    1000
    1600
    額定行程L(mm)
    10
    16
    25
    40
    60
    100
    執行器型號
    3810L
    381LS-8
    381LS-20
    381LS-30
    381LS-50
    381LS-65
    381LS-99
    PSL
    PSL201
    PSL202
    PSL204
    PSL208
    PSL312
    PSL325
    防爆型
    381LX-20
    381LX-30
    381LX-50
    381LX-65
    381LX-99
    電源電壓
    AC220V 50Hz
    信號范圍
    4～20mA DC 0～10mA DC或1～5V DC 0～10V DC
    作用模式
    電開式(K)型,電關式(B)型
    故障狀態時
    全開,全關,自鎖保位
    流量特性
    等百分比,直線,快開性
    允許泄漏量(L/h)
    單座閥:≤10-4×閥的額定容量；雙座閥:≤10-3×閥的額定容量
    固有可調比R
    50:1
    公稱壓力PN(MPa)
    1.6 2.5 4.0 6.4
    產品應用規范
    性能GB/T7387 結構長度GB/T12221-05 材料:GB/T12228~12230
    法蘭連接:JB/T79-94 GB/T9113
    符合:IEC60534標準

    ZDLP（N）電子式電動調節閥外形尺寸

    公通徑
    20
    25
    32
    40
    50
    65
    80
    100
    125
    150
    200
    250
    300
    L(mm)
    PN1.6MPa
    180
    185
    200
    220
    250
    275
    305
    350
    410
    450
    550
    670
    770
    PN4.0MPa
    185
    190
    210
    230
    255
    285
    310
    355
    425
    460
    560
    690
    800
    PN6.4MPa
    190
    200
    220
    240
    265
    295
    320
    370
    440
    475
    570
    752
    820
    H1(mm)
    單座
    60
    115
    120
    130
    145
    180
    195
    200
    245
    255
    295
    380
    435
    H1(mm)
    雙座

    120
    120
    140
    145
    190
    210
    220
    270
    280
    320
    450
    465
    配PSL
    H(mm)≈
    普通型
    704
    747
    835
    910
    955
    1100
    1120
    1140
    1210
    1220
    1270
    1810
    1890
    散熱片型
    855
    898
    990
    1060
    1110
    1277
    1195
    1320
    1420
    1430
    1490
    2066
    2140
    D(mm)
    176
    225
    配381L
    H(mm)≈
    普通型
    620
    680
    683
    758
    768
    990
    1022
    1050
    1340
    1360
    1440
    1710
    1770
    散熱片型
    770
    830
    835
    910
    920
    1160
    1195
    1220
    1540
    1570
    1660
    1960
    2030
    D(mm)
    225
    310
    低溫型
    -100℃
    H2
    500
    600
    700


    H≈
    1110
    1120
    1310
    1320
    1330
    1460
    1478
    1497
    1850
    1860
    1900

    ZDLP（N）電子式電動調節閥訂貨須知
    訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容：
    一、若訂貨前還未選定型號，請向我們提供您的使用參數:1.公稱通徑、額定流量系數KV；2.流體性質（包括公稱壓力、溫度、粘度或酸堿性）；3.信號壓力；4.流量特性；5.閥的開關型式；6.閥體、閥芯材料；7.是否帶附件；說明附件型號。以便我們的為您正確選型。
    二、若已經由設計單位選定我公司的產品型號，請按型號直接向我司銷售部訂購；
    三、當使用的場合非常重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的為您審核把關。
