| 詳細參數 | |||
|---|---|---|---|
| 品牌 | 唐瑪 | 型號 | ZJHN |
| 材質 | 碳鋼 | 驅動方式 | 氣動 |
| 連接形式 | 外螺紋 | 壓力環境 | 常壓 |
| 形態 | 隔膜式 | 適用介質 | 各種高腐蝕化學介質,氮?dú)?弱酸堿介質 |
| 執行質量標準 | 國標 | 結構形式 | 二通式 |
| 流動方向 | 單向 | 工作溫度 | 常溫 |
| 密封形式 | 軟密封型 | 加工定制 | 是 |
| 規格 | DN25-400mm | 產地 | 上海 |
ZJHN氣動薄膜雙座調節閥產品概述
ZJHN氣動薄膜雙座調節閥采用雙號導向結構，配用多彈簧招執機構。具有結構緊湊、重量輕、動作靈敏、閥容量大、流量特性精確、拆裝方便等優點。產品公稱壓力等級有PN16、40、64；閥體口徑范圍DN25～400。適用流體溫度有-250℃～+560℃范圍內多種檔次。泄漏量標準為Ⅲ級和Ⅳ級。流量特性為線性或百分比。廣泛應用于精確控制氣體、液體、蒸汽等介質的工藝參數如壓力、流量、溫度、液位保持在給定值。特別適用于壓差較大，允許泄漏也較大且不是很清潔的介質場合。
ZJHN氣動薄膜雙座調節閥特點及優點
●采用雙號導向結構，配用多彈簧招執機構。具有結構緊湊、重量輕、動作靈敏、閥容量大、流量特性精確、拆裝方便等優點。
●閥芯導向面大，可改善由渦流和沖擊引起的振蕩，并減少損壞。
●本系列產品有標準型、波紋管密封型、夾套保溫型等多種品種；多種多樣的品種規格可供選擇。
ZJHN氣動薄膜雙座調節閥主要技術參數
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
型 號 |
ZHA(B)-1 |
ZHA(B)-2 |
ZHA(B)-3 |
ZHA(B)-4 |
ZHA(B)-5 |
ZHA(B)-6 |
|
有效面積(cm2) |
200 |
280 |
400 |
630 |
1000 |
1600 |
|
行 程 |
10 |
16 |
25 |
40 |
60 |
1000 |
|
彈簧范圍(Kpa) |
20～100(標準)；20～100、40～200、20～60、60～100、80～240 |
|||||
ZJHN氣動薄膜雙座調節閥主要性能指標
|
項目 |
指標值 |
|
|
基本誤差％ |
不帶定位器 |
±5.0 |
|
帶定位器 |
±1.0 |
|
|
回差％ |
不帶定位器 |
3.0 |
|
帶定位器 |
1.0 |
|
|
死區％ |
不帶定位器 |
3.0 |
|
帶定位器 |
0.4 |
|
|
允許泄漏量L/h |
1×10-3×閥額定容量 |
|
|
供氣壓力 |
彈簧壓力 |
公稱通徑 |
|||||||||||
|
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
||
|
0.14 |
20-100 |
5.4 |
4.4 |
4.9 |
3.8 |
4.7 |
3.6 |
2.8 |
3.75 |
2.7 |
2.15 |
2.0 |
1.7 |
|
0.24 |
40-200 |
10.8 |
8.8 |
9.8 |
7.6 |
9.4 |
7.2 |
5.6 |
7.5 |
5.4 |
4.3 |
4.0 |
3.4 |
|
零件名稱 |
材料 |
溫度范圍 |
|
閥體上閥蓋 |
HT200 |
-20～200℃ |
|
ZG230-450 |
-40～425℃ |
|
|
ZG1Cr18Ni9Ti |
-250～550℃ |
|
|
ZG0Cr18Ni12Mo2Ti |
-40～600℃ |
|
|
閥芯、閥座 |
1Cr18Ni9 |
-250～550℃ |
|
0Cr18Ni12Mo2Ti |
-250～550℃ |
|
|
填 料 |
聚四氟乙烯 |
-40～200℃ |
|
膜 片 |
丁晴橡膠夾增強滌淪織物 |
|
|
壓縮彈簧 |
60Si2Mn |
|
|
膜 蓋 |
A3 |
|

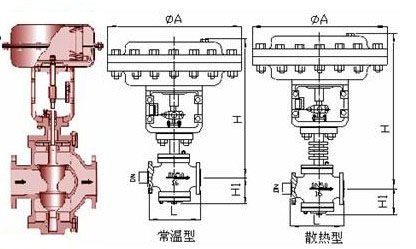

ZJHN氣動薄膜雙座調節閥主要外形尺寸 （單位:mm）
|
DN |
L |
H |
H1 |
參考重量 |
φA |
|||
|
PN16 |
PN40 |
PN64 |
常溫型 |
散熱片型 |
||||
|
25 |
185 |
190 |
200 |
33 |
695 |
118 |
33 |
285 |
|
32 |
200 |
210 |
210 |
35 |
700 |
120 |
35 |
|
|
40 |
220 |
230 |
235 |
48 |
775 |
140 |
48 |
|
|
50 |
250 |
255 |
265 |
51 |
780 |
145 |
51 |
|
|
65 |
275 |
285 |
295 |
98 |
1040 |
190 |
98 |
360 |
|
80 |
298 |
310 |
320 |
110 |
1050 |
208 |
110 |
|
|
100 |
350 |
355 |
370 |
148 |
1070 |
220 |
148 |
|
|
125 |
410 |
425 |
440 |
235 |
1260 |
268 |
235 |
470 |
|
150 |
450 |
460 |
475 |
290 |
1265 |
280 |
290 |
|
|
200 |
550 |
560 |
570 |
435 |
1310 |
320 |
435 |
|
|
250 |
670 |
740 |
750 |
760 |
1750 |
440 |
760 |
620 |
|
300 |
770 |
805 |
820 |
920 |
1820 |
505 |
920 |
|
