| 詳細參數 | |||
|---|---|---|---|
| 產地 | 其他 國產 | 按摩原理 | 其他 |
| 產品認證 | 長方型 | 執行標準 | 溫度，壓力，液位，速度等 |
| 是否進口 | 否 | 使用環境溫度 | 45度 |
| 電源電壓 | 220 | 材質 | 塑料 |
| 執行標準 | 國標 | 是否進口 | 否 |
| 生產廠家 | GE | ||
GE300恒壓供水控制器（最多可控制四臺泵）
1.1 控制器特點
本產品是應廣大用戶的要求最新推出的高性能微機給水控制器。采用高品
質元件、材料及融合最新的控制技術而成；和變頻器組合在一起，即可構成民用、
工業、消防等行業適用的微機變頻調速恒壓供水系統。
l 采用模糊控制原理，自動優化時無需調整控制器參數，響應快、精度高、泵切
換時管網沖擊小。
l 具備自動定時換泵，定時開關機設置，提高水泵平均使用壽命。
l 系統提供休眠功能節能工作方式。
l 在壓力不足需要加泵時，變頻泵將自動降速，減少切換沖擊。
l 增加鍋爐補水，泄壓閥壓力區間控制選擇。
l 變頻器故障時，可選擇自動轉入工頻運行。
l 一用一備、一用一補、兩泵、三泵、四泵循環軟起等功能，能滿足不同用戶的
需求。
l 簡化鍵盤菜單式設定和調整工作狀態。
l 參數在線編程，大大方便使用。
l 采用開關電源供電設計，具有寬電壓適用范圍，抗干擾能力強。
l 器件采用先進的SMT（表面貼裝）工藝，可靠性高。
l 保護及報警功能齊全，具有變頻器故障，遠傳壓力表斷線、短路
故障、欠壓超時、低水位報警指示。
l 完善的密碼功能。
1.2 技術指標
|
項目 |
內容 |
|
|
電源 （L N） |
輸入電壓范圍(AC) |
85V～265V |
|
額定頻率 |
50/60Hz |
|
|
額定功耗 |
5W |
|
|
數字端子 |
CT1-CT4與CM2 |
光耦高阻輸入，嚴禁接入電源信號 |
|
FWD BX與CM1 |
光耦輸出，有正負極 |
|
|
R1-R8繼電器輸出 |
3A/250V（AC）或5A/30V（DC） |
|
|
模擬端子 |
D/A與CM2 |
輸出0-5V 0-10V |
|
IN與GND |
輸入0-2.5V 4-20mA |
|
|
+2.5V |
30mA |
|
|
環境條件 |
環境溫度 |
-10℃～40℃ |
|
環境濕度 |
90%以下（無水珠凝結） |
|

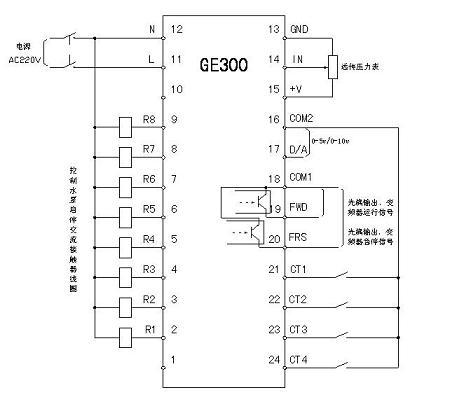

2.2 標準接線圖
型號、安裝和接線
2.1型號
l 兩臺泵循環軟起型： GE300B
l 三臺泵循環軟起型： GE300C
l 四臺泵循環軟起型： GE300D
l 兩臺泵循環軟起型（帶泄壓功能）：GE300BX
備注：型號中含T，表示帶時控功能。
2.2 安裝尺寸及說明
l 外形尺寸： 長×寬×深=152×75×85
l 開孔尺寸：長×寬=152×75
本控制器采用直插式安裝方法，控制器帶有回鉤，可直接卡在箱體開孔處。
