| 詳細參數 | |||
|---|---|---|---|
| 品牌 | HQ | 型號 | HQS-80 |
| 材質 | 熱敏材料 | 用途 | 具有獨特的變色示溫,醒目顯示及溫度記錄功能 |
| 加工定制 | 否 | 外形尺寸 | 12,12mm |
| 產地 | 中國大陸 | ||
不可型變色測溫貼片
使 用 說 明 書
一、不可逆型測溫貼片的性能與用途

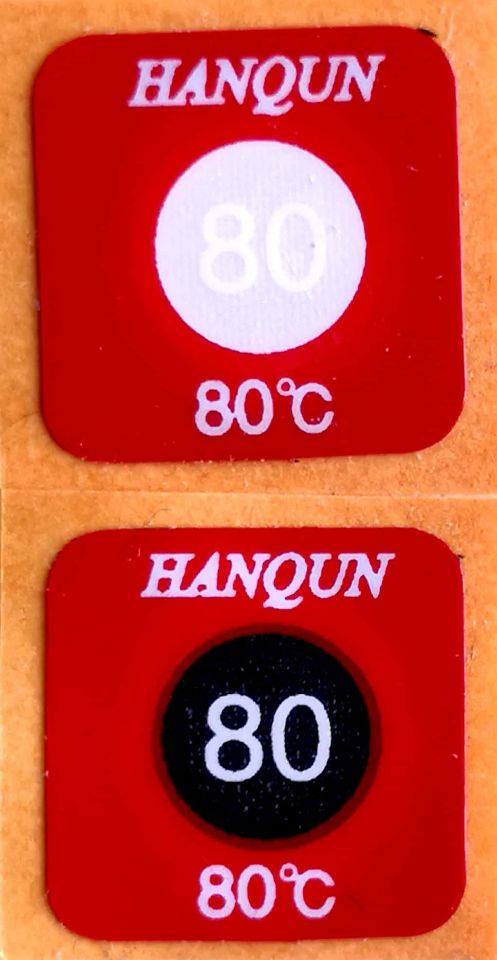

不可逆型變色測溫貼片具有獨特的變色示溫、醒目顯示及溫度記錄功能，自身帶有壓敏膠，應用于變電所母線的連接部位，也可貼在母線與設備接線端子的連接處及隔離開關的觸頭上，還可貼在變壓器、電容器、電機等電氣設備的外殼上，用來監視母線連接處及電氣設備外殼的溫度。一旦監測部位的溫度達到或超過測溫貼片的額定溫度，變色測溫貼片立即變色。該測溫貼片超溫后顏色由白變黑，顏色變化醒目。無論是白天還是夜間，都很容易被人在巡視中發現監測部位溫度升高的狀況，從而找出故障隱患，防止事故的發生。
如果監測部位因溫度過高造成測溫貼片超溫變色，冷卻下來后測溫貼片并不恢復原來的白色，呈記錄狀態。
二、不可逆型測溫貼片的種類及特性
1.不可逆型測溫貼片基本型號及特性見表1。
2.特殊需要可根據客戶要求制作，如制作不同額定溫度、不同超溫顏色、不同規格的變色測溫貼片。
3.變色測溫貼片變色溫度與額定溫度的誤差為±3℃以內。
三、不可逆型測溫貼片的使用方法
1.不可逆型測溫貼片呈標簽形式，只要選擇適當額定溫度的變色測溫貼片，可直接粘貼在母線接頭、刀閘開關、變壓器外殼等需要監視溫度的部位。測溫貼片粘貼部位應平整、清潔、干燥，最好用砂紙打磨去除氧化膜及粗糙面，或用汽油、丙酮等溶劑清洗擦拭一遍。粘貼時要用力摁牢。
2.使用時如要知道監測部位溫度逐漸上升的情況，可粘貼兩片以上不同額定溫度的變色測溫貼片，亦可使用HTD-678型等（每片中含多種額定溫度）貼片。
3.注意事項：粘貼變色測溫貼片需在母線或其它監測部位無電時進行，并須遵守安全規程。如要帶電粘貼測溫貼片，必須用相應等級的絕緣棒輔助粘貼。
四、不可逆型變色測溫貼片的貯存與使用壽命
2.由于考慮到變色測溫貼片使用現場的復雜性，當變色測溫貼片貼在監測部位后，在正常溫度、正常環境下使用，且保持白色未超溫，室內可用4-6年，室外至少可用2年。已超溫變色的貼片應隨檢修及時更換。
表1 HTD系列不可逆型測溫貼片基本型號及特性
|
型 號 |
規 格 |
額定溫度 |
顏色 |
每整張貼數 |
產 品 特 點 |
|
HTDS1-50 |
7.5×7.5mm |
50℃ |
白變黑 |
150貼/張 |
單一溫度白變黑，特小尺寸，超溫變色顯示，防污，防水，有保護膜，記錄過溫。 |
|
HTDS1-60 |
7.5×7.5mm |
60℃ |
白變黑 |
150貼/張 |
|
|
HTDS1-70 |
7.5×7.5mm |
70℃ |
白變黑 |
150貼/張 |
|
|
HTDS1-80 |
7.5×7.5mm |
80℃ |
白變黑 |
150貼/張 |
|
|
HTDS-50 |
12×12mm |
60℃ |
白變黑 |
100貼/張 |
|
|
HTDS-60 |
12×12mm |
60℃ |
白變黑 |
100貼/張 |
|
|
HTDS-70 |
12×12mm |
60℃ |
白變黑 |
100貼/張 |
|
|
HTDS-80 |
12×12mm |
60℃ |
白變黑 |
100貼/張 |
|
|
HTD-50 |
25×21mm |
60℃ |
白變黑 |
25貼/張 |
單一溫度白變黑，常用尺寸，超溫變色加數字顯示，自帶保護膜，耐油、防水和蒸汽 ，無危害和毒性，有記錄功能。 |
|
HTD-60 |
25×21mm |
65℃ |
白變黑 |
25貼/張 |
|
|
HTD-65 |
25×21mm |
65℃ |
白變黑 |
25貼/張 |
|
|
HTD-70 |
25×21mm |
70℃ |
白變黑 |
25貼/張 |
|
|
HTD-71 |
25×21mm |
71℃ |
白變黑 |
25貼/張 |
|
|
HTD-77 |
30×26mm |
77℃ |
白變黑 |
25貼/張 |
|
|
HTD-80 |
30×26mm |
80℃ |
白變黑 |
25貼/張 |
|
|
HTD-82 |
30×26mm |
82℃ |
白變黑 |
25貼/張 |
|
|
SWY5080-4-8 |
40×8mm |
50℃.60℃.70℃.80℃ |
白變黑 |
60貼/張 |
鐵路專用材質，組合溫度顯示，白變黑，超溫變色顯示，自帶保護膜，耐油、防水和蒸汽 ，無危害和毒性，有記錄功能。 |
|
HTD50-80 |
54×18mm |
50℃.60℃.70℃.80℃ |
白變黑 |
12貼/張 |
|
|
HTD-4-B |
45×23mm |
60℃.65℃.71℃.77℃ |
白變黑 |
10貼/張 |
|
|
HTD-678 |
55×25mm |
60℃.70℃.80℃ |
白變黑 |
10貼/張 |
|
|
HTD3-678 |
30×30mm |
60℃.70℃.80℃ |
白變黑 |
35貼/張 |
|
|
HSW-678 |
35×12mm |
60℃.70℃.80℃ |
白變黑 |
24貼/張 |
|
|
HTD1-7080 |
50×18mm |
70℃.80℃ |
白變黑 |
32貼/張 |
|
|
HTD2-7080 |
40×18mm |
70℃.80℃ |
白變黑 |
36貼/張 |
|
|
HTD-1-7080 |
40×12mm |
70℃.80℃ |
白變黑 |
55貼/張 |
|
|
HTD-2-7080 |
50×12mm |
70℃.80℃ |
白變黑 |
40貼/張 |
|
|
HTD-3-7080 |
60×12mm |
70℃.80℃ |
白變黑 |
40貼/張 |
|
|
HTD-4-7080 |
80×10mm |
70℃.80℃ |
白變黑 |
33貼/張 |
|
|
HTD1-4-7080 |
80×12mm |
70℃.80℃ |
白變黑 |
30貼/張 |
|
|
HTD-1-L70 |
40×10mm |
70℃ |
白變黑 |
27貼/張 |
鐵路專用材質，70度變色，白變黑，防污防水。 |
|
HTD-1-70 |
40×10mm |
70℃ |
白變黑 |
55貼/張 |
|
|
HTD-2-70 |
50×10mm |
70℃ |
白變黑 |
44貼/張 |
|
|
HTD-3-70 |
60×10mm |
70℃ |
白變黑 |
33貼/張 |
|
|
HTD-4-70 |
80×10mm |
70℃ |
白變黑 |
33貼/張 |
