| 詳細參數 | |||
|---|---|---|---|
| 品牌 | HITACHI/日立 | 產地 | 上海 |
| 用途 | 紡織機械用 | 加工定制 | 否 |
| 電壓 | 380v | 電源 | 220v |
| 型號 | 雙缸 | 驅動方式 | 電動 |
| 主要適用范圍 | 紡織 | 傳動方式 | 聯軸器傳動 |
| 排氣量大小 | 中型 | 壓縮介質 | 空氣 |
| 性能 | 可變頻 | 工作原理 | 螺桿式壓縮機 |
| 原理 | 離心泵 | 材質 | 鑄鋼 |
「在經營更高的經濟效率的同時，減輕對環境的負擔」，對這一課題的技術挑戰，成為立足于21世紀空壓行業的最大使命。歷史悠久?技術雄厚的日立，迎合時代的需求，領先同行，挑戰時代之新課題，以滿足客戶需求為技術發展之核心，不斷開發研制領先時代潮流的先進螺桿壓縮機。日立在業績優秀的HISCREW機之后，新推出了追求環保性能的最頂端的節能壓縮機——NEXT Series，此系列機型豐富齊全，規格多種多樣，可滿足客戶的各種需求。
在采用大型進氣濾清器，油分離器，冷卻器的基礎上，追加了新開發的低壓力損失的干燥機，可將機內因壓力損失而造成的能量損耗降低到最少，最大限度地發揮節能之功效。
拆下可拆卸式門板，即可簡單地對內部的濾清器，調節閥等機器進行檢查和保養。

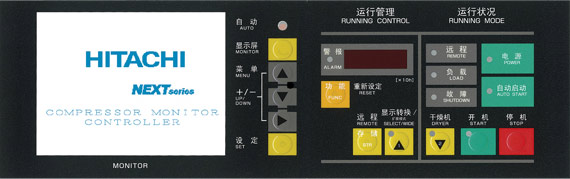

新開發的操作盤，簡潔易懂。
可直接在操作盤上實現節能模式，PQ擴展模式，遠程操作的轉換。
而且，萬一發生故障，顯示屏上將顯示故障之內容，可以迅速地排除故障。
采用充分發揮節能效果的變頻調速控制，打造節電省力之新一代壓縮機。

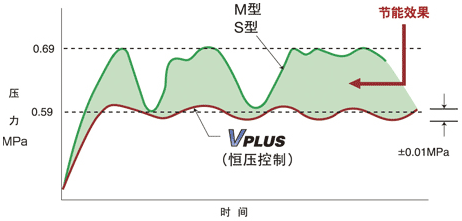

可以進行壓力變動幅度±0.01MPa以下的高精度的恒壓控制，從而有效地為使用機器提供所必要的最和適壓力的空氣。而且，設定壓力的精度為0.01MPa，精確設定實現最大程度的節能。

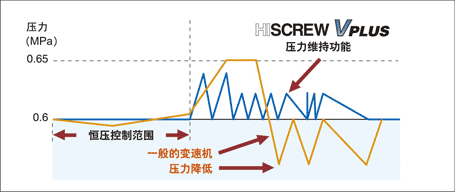

自動調節壓縮機的最高轉速，使用壓力下降之時也可增加排氣量。

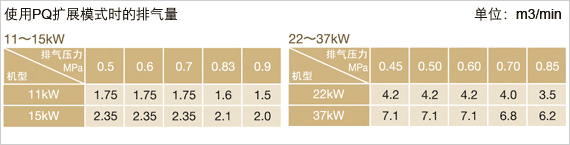

相比一般的變速機，可以在更大范圍的壓力(P)，排氣量(Q)下運行。

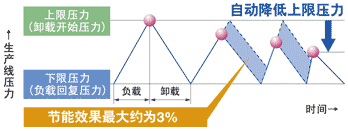

電機轉速恒速控制，也可獲得高節能效果。
M型機的標準模式為自動啟動?自動停機，S型機的標準模式為連續運行。

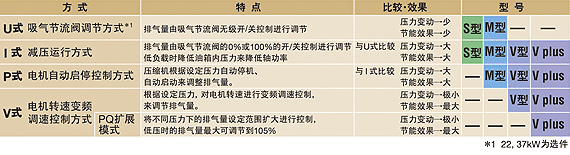

V/M/S各機型的控制·省電特點
負載量控制方式
| 0.6-0.85 | ||||||||||||||
| 吸氣壓力 | - | 大氣壓力 | ||||||||||||
| 排氣溫度 | ℃ | 吸氣溫度+15以下 | ||||||||||||
| 啟動方式 | - | 變頻調速器 | 軟起動 | |||||||||||
| 驅動方式 | - | 4極電動機皮帶驅動+變頻調速控制 | DCBL電動機直接驅動 | |||||||||||
| 潤滑油 | - | New HISCREW OIL 2000 | ||||||||||||
| 潤滑油充填量 | L | 6 | 7 | 10 | 15 | 26 | 36 | |||||||
| 排氣管管徑 | - | Rc1 | Rc1·1/2 | Rc2 | ||||||||||
| 外形尺寸（長×寬×高） | mm | 930×770×1250 | 1000×1000×1500 | 1200×1100×1650 | 2000×1200×1800 | |||||||||
| 重量 | kg | 345 | 360 | 460 | 630 | 1220 | 1390 | |||||||
| 項目 單位 | 機型 | OSP-110VAN | OSP-160VAN | OSP-110VWN | OSP-160VWN | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| 冷卻方式 | - | 風冷式 | 水冷式 | |||||||
| 電機額定功率 | kW | 110 | 160 | 110 | 160 | |||||
| 額定規格 | 排氣壓力 | Mpa | 0.7 | 0.7 | ||||||
| 排氣量 | ?/min | 21.5 | 29.5 | 21.5 | 29.5 | |||||
| PQ擴展模式 | 排氣壓力 | Mpa | 0.6 | 0.85 | 0.6 | 0.85 | 0.6 | 0.85 | 0.6 | 0.85 |
| 排氣量 | ?/min | 22.5 | 19.3 | 27.2 | 24.0 | 22.2 | 19.3 | 27.2 | 24.0 | |
| PQ擴展模式控制壓力范圍 | Mpa | 0.6～0.85 | 0.7～0.95 | 0.6～0.85 | 0.7～0.95 | |||||
| 吸氣壓力 | - | 大氣壓力 | ||||||||
| 排氣溫度 | ℃ | 吸氣溫度+15以下 | 冷卻水溫度+13以下 | |||||||
| 啟動方式 | - | 變頻調速器 | ||||||||
| 驅動方式 | - | 齒輪驅動 | ||||||||
| 潤滑油 | - | |||||||||
| 潤滑油充填量 | L | 50 | 115 | 37 | 70 | |||||
| 冷卻水 | 溫度 | - | - | 32以下 | ||||||
| 流量 | L/min | 10 | ||||||||
| 排氣管管徑 | - | 2-1/2B | 3B | 2-1/2B | 3B | |||||
| 外形尺寸（長×寬×高） | mm | 2550×1500×1800 | 2700×2000×1890 | 2550×1500×1800 | 2700×2000×1890 | |||||
| 重量 | kg | 2900 | 3900 | 2800 | 3750 | |||||
| 項目 單位 | 機型 | OSP-11M5AN | OSP-15M5AN | OSP-22M5AN | OSP-37M5AN | OSP-55M5AN | OSP-75M5AN | |
|---|---|---|---|---|---|---|---|---|
| - | OSP-15S5AN | OSP-22S5AN | OSP-37S5AN | OSP-55S5AN | OSP-75S5AN | |||
| 冷卻方式 | - | 風冷式 | ||||||
| 電機額定功率 | kW | 11 | 15 | 22 | 37 | 55 | 75 | |
| 額定規格 | 排氣壓力 | Mpa | 0.85 | 0.7(0.85)[1.0] | 0.7(0.85)[1.0] | |||
| 排氣量 | - | 1.6 | ||||||
| 吸氣壓力 | - | 大氣壓力 | ||||||
| 排氣溫度 | ℃ | 吸氣溫度+15以下 | ||||||
| 啟動方式 | - | 直接接入 | 星-三角啟動（三相接入） | |||||
| 驅動方式 | - | 皮帶驅動 | 齒輪驅動 | |||||
| 潤滑油 | - | New HISCREW OIL 2000 | ||||||
| 潤滑油充填量 | L | 6 | 7 | 10 | 15 | 27 | 38 | |
| 排氣管管徑 | - | Rc1 | Rc1·1/2 | Rc2 | ||||
| 外形尺寸（長×寬×高） | mm | 930×770×1250 | 1000×1000×1500 | 1200×1100×1650 | 2000×1200×1800 | |||
| 重量 | kg | 340 | 350 | 590 | 830 | 1420 | 1720 | |
| 項目 單位 | 機型 | OSP-110M5AN | OSP-132M5AN | OSP-160M5AN | OSP-110M5WN | OSP-132M5WN | OSP-160M5WN | |
|---|---|---|---|---|---|---|---|---|
| OSP-110S5AN | OSP-132S5AN | OSP-160S5AN | OSP-110S5WN | OSP-132S5WN | OSP-160S5WN | |||
| 冷卻方式 | - | 風冷式 | 水冷式 | |||||
| 電機額定功率 | kW | 110 | 132 | 160 | 110 | 132 | 160 | |
| 額定規格 | 排氣壓力 | Mpa | 0.75(0.85) | 0.75(0.85)[1.0] | 0.75(0.85) | 0.75(0.85)[1.0] | ||
| 排氣量 | - | 21.5（19.3） | 25.5（23.3）[21.0] | 29.5（27.2）[24.5] | 21.5（19.3） | 25.5（23.3）[21.0] | 29.5（27.2）[24.5] | |
| 吸氣壓力 | - | 大氣壓力 | ||||||
| 排氣溫度 | ℃ | 吸氣溫度+15以下 | 冷卻水溫度+13以下 | |||||
| 啟動方式 | - | 星-三角啟動（三相接入） | ||||||
| 驅動方式 | - | 齒輪驅動 | ||||||
| 潤滑油 | - | New HISCREW OIL 2000 | ||||||
| 潤滑油充填量 | L | 50 | 105 | 115 | 37 | 65 | 70 | |
| 冷卻水 | 溫度 | - | - | 32以下 | ||||
| 流量 | L/min | |||||||
| 排氣管管徑 | - | 2-1/2B | 3B | 2-1/2B | 3B | |||
| 外形尺寸（長×寬×高） | mm | 2550×1500×1800 | 2700×1800×1890 | 2550×1500×1800 | 2700×1800×1890 | |||
| 重量 | kg | 2800 | 3450 | 3600 | 2700 | 3300 | 3420 | |
「在經營更高的經濟效率的同時，減輕對環境的負擔」，對這一課題的技術挑戰，成為立足于21世紀空壓行業的最大使命。歷史悠久?技術雄厚的日立，迎合時代的需求，領先同行，挑戰時代之新課題，以滿足客戶需求為技術發展之核心，不斷開發研制領先時代潮流的先進螺桿壓縮機。日立在業績優秀的HISCREW機之后，新推出了追求環保性能的最頂端的節能壓縮機——NEXT Series，此系列機型豐富齊全，規格多種多樣，可滿足客戶的各種需求。
在采用大型進氣濾清器，油分離器，冷卻器的基礎上，追加了新開發的低壓力損失的干燥機，可將機內因壓力損失而造成的能量損耗降低到最少，最大限度地發揮節能之功效。
拆下可拆卸式門板，即可簡單地對內部的濾清器，調節閥等機器進行檢查和保養。
新開發的操作盤，簡潔易懂。
可直接在操作盤上實現節能模式，PQ擴展模式，遠程操作的轉換。
而且，萬一發生故障，顯示屏上將顯示故障之內容，可以迅速地排除故障。
采用充分發揮節能效果的變頻調速控制，打造節電省力之新一代壓縮機。
可以進行壓力變動幅度±0.01MPa以下的高精度的恒壓控制，從而有效地為使用機器提供所必要的最和適壓力的空氣。而且，設定壓力的精度為0.01MPa，精確設定實現最大程度的節能。
自動調節壓縮機的最高轉速，使用壓力下降之時也可增加排氣量。
相比一般的變速機，可以在更大范圍的壓力(P)，排氣量(Q)下運行。
電機轉速恒速控制，也可獲得高節能效果。
M型機的標準模式為自動啟動?自動停機，S型機的標準模式為連續運行。
V/M/S各機型的控制·省電特點
負載量控制方式
| 項目 單位 | 機型 | OSP-11VAN | OSP-15VAN | OSP-22VAN | OSP-37VAN | OSP-55VAN | OSP-75VAN | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 冷卻方式 | - | 風冷 | ||||||||||||
| 電機額定功率 | kW | 11 | 15 | 22 | 37 | 55 | 75 | |||||||
| 額定規格 | 排氣壓力 | Mpa | 0.85 | 0.7 | ||||||||||
| 排氣量 | ?/min | 1.6 | 2.1 | 4.0 | 6.8 | 10.0 | 13.2 | |||||||
| PQ擴展模式 | 排氣壓力 | Mpa | 0.7 | 0.9 | 0.7 | 0.9 | 0.6 | 0.85 | 0.6 | 0.85 | 0.6 | 0.85 | 0.6 | 0.85 |
| 排氣量 | ?/min | 1.75 | 1.8 | 2.35 | 2.0 | 4.2 | 3.5 | 7.1 | 6.2 | 10.5 | 9.0 | 13.9 | 11.9 | |
| PQ擴展模式控制壓力范圍 | Mpa | 0.7-0.9 | ||||||||||||
