| 詳細參數 | |||
|---|---|---|---|
| 品牌 | 其他 | 型號 | 國電南自保護測控裝置 |
| 類型 | 其他 | 極數 | 其他 |
| 滅弧介質 | 其他 | 操作方式 | 其他 |
| 安裝方式 | 其他 | 速度 | 其他 |
| 結構 | 其他 | 加工定制 | 否 |
| 機械壽命 | 長期 | 脫扣器電流 | 標準 |
| 額定頻率 | 標準 | 額定絕緣電壓 | 標準 |
| 產品認證 | ISO9001 | 重量 | 6 |
| 外形尺寸 | 100 | ||

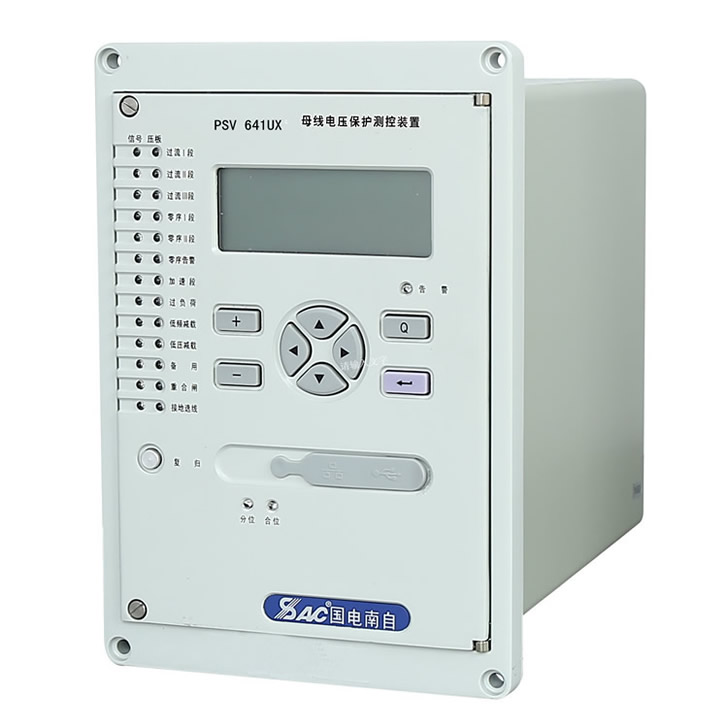

國電南自PSV641UX宿州psv641ux母線電壓保護測控裝置(PT保護)[@南京巴斯特]
出口:百色psv641ux宿遷國電南自psm642ux電動機保護測控裝置達州國電南自pst642ux變壓器保護測控裝置(后備保護）宿遷psv641ux國電南自pst648ux電抗器保護測控裝置工頻模擬量測量
![國電南自PSV641UX宿州psv641ux母線電壓保護測控裝置(PT保護)[@南京巴斯特]](http://img.jdzj.com/UserDocument/mallpic/baohucekongzhuangzhi/Picture/181215151516138.jpg)
PSC641UX電容器保護測控裝置可查詢至少 100 次跳閘記錄，200 次自檢記錄，后 200 次開關量及狀態變位記錄，記錄裝置運行信息；可記錄 8~100 個報告及變位標志集。
批發:百色母線電壓保護測控裝置(PT保護)寧德國電南自psm641ux電動機保護測控裝置國電南自pst641ux變壓器差動保護裝置寧德PSV 641UX 母線電壓保護測控裝置國電南自pst648ux電抗器保護測控裝置零序過電流
PSV 641UX 母線電壓保護測控裝置技術說明書
1 概述
1.1 適用范圍
PSV 641UX 母線電壓保護測控裝置是以電壓并列、電壓保護及非電量保護為基本配置，同時集成了各種測量和控制功能的多功能裝置，適用于兩段母線電壓的保護及測量監視。
| 1.2 保護功能配置 | ||||
| 序號 |
保護功能
|
備注
|
||
| 1 | 電壓并列、解列功能 | |||
| 2 | 低電壓保護 | |||
| 3 | 過電壓保護 | |||
| 4 | 零序過壓保護 | |||
| 5 | TV 斷線判別 | |||
| 6 | 3 路非電量保護 | |||
| 1.3 測控功能配置 | ||||
| 序號 |
測控功能
|
備注
|
||
| 1 | 兩段母線電壓、頻率等測量量 | |||
| 2 | 14 路外部開關量輸入遙信采集 | |||
| 3 | 遙控功能 | |||
| 4 | GPS 對時 | |||
| 1.4 裝置硬件說明 | ||||
| 序號 |
模件名稱
|
模件版本
|
備注
|
|
| 1 | 交流模件 | E03-AC.X-A-14 | 8 電壓 | |
| 2 | CPU 模件 | E03-CPU.X-A-01 | 110V,雙以太網(電),12 交流通道,32M | |
| 3 | E03-CPU.X-A-02 | 220V,雙以太網(電),12 交流通道,32M | ||
| 4 | E03-CPU.X-A-07 | 110V,單以太網(電),雙 | RS485,15 交流通道,32M | |
| 5 | E03-CPU.X-A-08 | 220V,單以太網(電),雙 | RS485,15 交流通道,32M | |
| 6 | 面板模件 | E03-PNL.X-A-01 | ||
| 7 | TRIP 模件 | E03-TRIP.X-C-01 | 7DO,6 重動 | |
| 8 | VC 模件 | E03-VC.X-A-01 | 110V,單位置,附板 | |
| 9 | E03-VC.X-A-02 | 220V,單位置,附板 | ||
| 10 | E03-VC.X-A-03 | 110V,雙位置,附板 | ||
| 11 | E03-VC.X-A-04 | 220V,雙位置,附板 | ||
| 12 | 電源模件 | E03-PWR.X-B-02 | VC220V,110V/220V,20W,5V/2.5A,24VI/0.2A,24VII/0.1A | |
| 13 | 母板模件 | E03-MB.X-A | ||
|
訂貨編號
|
物料描述
|
|||
|
Z018300000201
|
母線電壓保護測控裝置:PSV641UX(DC110V/無CT/雙以太網(電)/12路采樣/VC磁保持/7DO/50hz/中文) | |||
|
Z018300000202
|
母線電壓保護測控裝置:PSV641UX(DC220V/無CT/雙以太網(電)/12路采樣/VC磁保持/7DO/50hz/中文) | |||
|
Z018300000203
|
母線電壓保護測控裝置:PSV641UX(DC110V/無CT/雙以太網(電)/12路采樣/VC瞬動/7DO/50hz/中文) | |||
|
Z018300000204
|
母線電壓保護測控裝置:PSV641UX(DC220V/無CT/雙以太網(電)/12路采樣/VC瞬動/7DO/50hz/中文) | |||
|
Z018300000207
|
母線電壓保護測控裝置:PSV641UX(DC110V/無CT/單以太網(電)+雙485 /15路采樣/VC磁保持/7DO/50hz/中文) | |||
|
Z018300000208
|
母線電壓保護測控裝置:PSV641UX(DC220V/無CT/單以太網(電)+雙485 /15路采樣/VC磁保持/7DO/50hz/中文) | |||
|
Z018300000209
|
母線電壓保護測控裝置:PSV641UX(DC110V/無CT/單以太網(電)+雙485 /15路采樣/VC瞬動/7DO/50hz/中文) | |||
|
Z018300000210
|
母線電壓保護測控裝置:PSV641UX(DC220V/無CT/單以太網(電)+雙485 /15路采樣/VC瞬動/7DO/50hz/中文) | |||
|
Z018300000211
|
母線電壓保護測控裝置:PSV641UX(DC110V/無CT/雙以太網(電)/12路采樣/無DIO/7DO/50hz/中文) | |||
|
Z018300000212
|
母線電壓保護測控裝置:PSV641UX(DC220V/無CT/雙以太網(電)/12路采樣/無DIO/7DO/50hz/中文) | |||
|
Z018300000213
|
母線電壓保護測控裝置:PSV641UX(DC110V/無CT/單以太網(電)+雙485 /15路采樣/無DIO/7DO/50hz/中文) | |||
|
Z018300000214
|
母線電壓保護測控裝置:PSV641UX(DC220V/無CT/單以太網(電)+雙485 /15路采樣/無DIO/7DO/50hz/中文) | |||
訂貨須知或訂貨時應提供的技術參數要求
電源電壓值：220V或110V
額定電壓：100/根號3V,100V
交流電流：5A或1A
額定頻率：50HZ
a產品型號、名稱、訂貨數量
b交流電流、電壓、頻率額定值
c直流電壓額定值
d特殊的功能要求
PST642UX變壓器后備保護測控裝置手合加速回路的啟動條件為：1) 斷路器在分閘位置的時間超過 30s；
