國電南自PST642UX西城psl641ux線路保護測控裝置[@南京巴斯特]

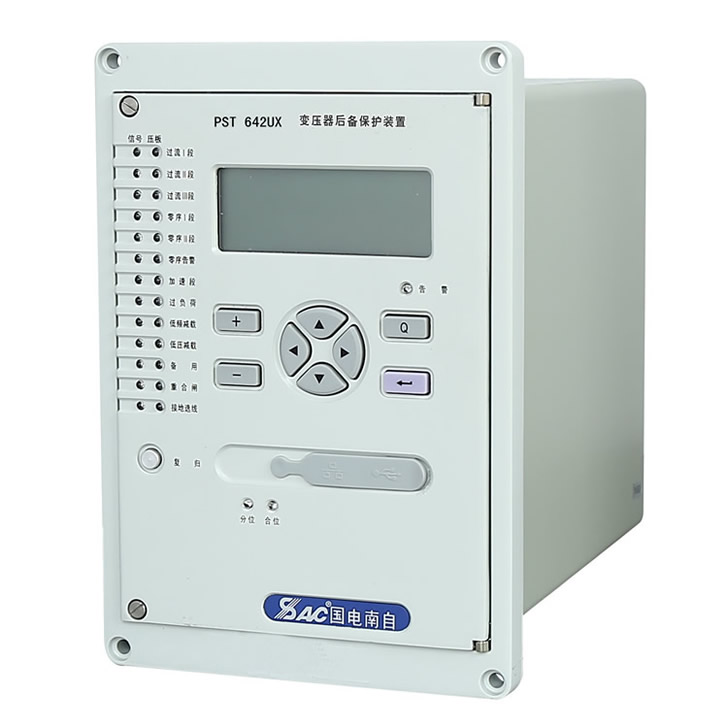

PST642UX變壓器保護測控裝置由南京巴斯特電力自動化設備有限公司供應國電南自微機綜保，國電南自微機保護測控裝置PS640UX系列、PS690U系列等其他系列產品，國電南自PST642UX變壓器保護測控裝置提供反應相間和接地故障的后備保護以及測控功能，適用于 66kV 及以下電壓等級電力系統。

 國電南自PST642UX西城psl641ux線路保護測控裝置[@南京巴斯特]

出口:山南國電南自pst642ux甘肅國電南自psv641ux母線電壓保護測控裝置(PT保護)甘南國電南自ps640ux系列保護測控裝置甘肅變壓器保護測控裝置(后備保護）國電南自psl641ux線路保護測控裝置微機保護測量

PST642UX保護功能配置---技術詳情請溝通確認
1 三段式復壓方向閉鎖過流保護
2 電流啟動通風
3 電流閉鎖調壓
4 過負荷保護
5 加速保護
6 二段式方向零序電流保護
7 三相重合閘功能
8 TV 斷線判別

國電南自PS640UX系列綜保主要型號名稱及特點
國電南自PSL 641UX線路保護測控裝置
國電南自PST 641UX變壓器差動保護裝置（也稱變壓器主保護）
國電南自PST 642UX變壓器保護測控裝置（變壓器后備保護）
國電南自PST 645UX變壓器保護測控裝置（適用于所用變壓器/接地變壓器/廠用變壓器保護）
國電南自PSC 641UX電容器保護測控裝置
國電南自PST 648UX電抗器保護測控裝置
國電南自PSP 641UX備用電源自投裝置（7種自投方式適用不同等級）
國電南自PSM 641UX電動機保護測控裝置（含差動功能）
國電南自PSM 642UX電動機保護測控裝置（不含差動功能）
國電南自PSV641UX母線電壓保護測控裝置(PT保護)

其中關于PST642UX變壓器保護測控裝置的零序過電流保護、啟動風冷、閉鎖調壓、三相重合閘分別說明

2.2 零序過電流保護
當零序電流用作跳閘或告警時，零序電流可以由運行參數中的控制字一的 KG1.7 位選擇零序電流由外部專用的零序 CT 引入，或者由軟件自產生成，裝置默認為零序電流外接。
滿足以下條件時出口跳閘：
1）3I0>I0n，I0n 為接地 n 段定值（n 為Ⅰ或Ⅱ）；
2）T>T0n，T0n 為接地 n 段延時定值；
3）方向元件投入時，滿足方向動作條件。每段零序保護方向元件可通過控制字分別投退，當零序方向設置為正方向動作區時，動作范圍Arg(3U0/3I0)＝-195 ～-15 ；當零序方向設置為反方向動作區時，動作范圍 Arg(3U0/3I0)＝-15 ～165 。其中 3U0 為自產零序電壓，3I0 可由控制字選擇為自產 3I0 或外接零序電流。
2.3 啟動風冷
裝置最大相電流大于定值，且延時時間到。該出口可由跳線選擇是否經啟動繼電器閉鎖。
2.4 閉鎖調壓
裝置最大相電流大于定值，且延時時間到。該出口可由跳線選擇是否經啟動繼電器閉鎖。

2.5 三相重合閘
PST 642UX 變壓器保護測控裝置僅對本裝置操作回路所對應斷路器設有三相重合閘功能。默認輸出接點為“X3:3-4”。
2.5.1 充電條件
重合閘壓板投入時，斷路器合位,HWJ=1，TWJ=0 且無閉鎖重合閘信號，經 15 秒后完成重合閘充電。充電過程中重合閘壓板燈發閃光，充電完成后發平光，不再閃爍。
2.5.2 啟動方式
1）重合閘壓板投入時，電流 I 段僅跳開本側斷路器后啟動重合閘；
2）重合閘壓板投入且開關偷跳投入時，不對應啟動重合閘。
2.5.3 閉鎖條件
滿足以下任一條件，重合閘“放電”：
1）控制回路斷線后，重合閘延時 9s 自動“放電”；
2）彈簧未儲能端子高電位，重合閘延時 2s 自動“放電”；
3）“閉鎖重合閘端子”X2:1 高電位，重合閘立即“放電”；
4）保護跳對側斷路器時，重合閘立即“放電”；
5）過流 II 段動作、過負荷動作、加速段動作、零流 II 段動作時，重合閘立即“放電”；
6）過流 III 段動作、零流 I 段動作時，邏輯默認跳分段斷路器，重合閘“不放電”；
7）斷路器在分閘位置的時間超過 30s。

PST642UX訂貨須知或訂貨時應提供的技術參數要求
電源電壓值：220V或110V
額定電壓：100/根號3V,100V
交流電流：5A或1A
額定頻率：50HZ
a產品型號、名稱、訂貨數量
b交流電流、電壓、頻率額定值
c直流電壓額定值
d特殊的功能要求

 PSV641UX母線電壓保護測控裝置裝置上電后，裝置在正常顯示畫面中將輪流顯示裝置名稱、當前運行定值區號、遠方/就地、GPS/IRIG 對時狀態、是否在，日期及時間信息、電流及電壓的有效值及相角、測量值等信息

PSL641UX線路保護測控裝置裝置與主站連接完成后，平時采用變化上送以及循環上送的傳輸實時數據。

PST641UX變壓器差動保護測控裝置遙測主要完成電壓、電流、零序電流、有功功率、無功功率、功率因數、等的測量，功率測量采用三表法或兩表法。

PSP641UX備用電源自投裝置定值切換進入定值切換窗口，首先進行定值區選擇，然后正確輸入即可完成切換。
