產品簡介

6ES73401CH020AE0西門子CP340通信處理器

產品價格：￥12.00元/件

上架日期：2019-09-21

發貨地：上海金山區

供應數量：不限

最少起訂：1件

瀏覽量：1258

點擊詢價 QQ洽談

詳細說明

詳細參數
品牌	西門子	型號	6ES73401CH020AE0
結構形式	模塊式	安裝方式	現場安裝
LD指令處理器	硬PLC	加工定制	是

6ES73401CH020AE0西門子CP340通信處理器

6ES7340-1CH02-0AE0

SIMATIC S7-300，CP 340 通信處理器帶 RS-422/485 接口包括項目組態包在 CD 上

SIEMENS西門子

上海麗丞工業自動化設備有限公司

全新原裝，質量保證，保修一年

專業銷售及維修西門子各類工控自動化配件;

：S7-200CN、S7-200SMART、S7-300、S7-400、 S7-1200、S7-1500、ET200、LOGO邏西門子可編程控制器輯控制模塊

西門子HMI人機界面：觸摸屏

西門子變頻器：MM420、MM430、MM440、G110、G120、6SE70

西門子工業以太網：通訊網卡、通訊電纜、通訊接頭、總線連接器工控機、交換機、自動化軟件等系型號齊全，快速報價，買我們的產品無憂所值，我們的產品都承諾質保一年，讓您買的省心舒心，用的放心！

西門子S7-300的串口通訊一直都是西門子熱線上的一個熱點問題。這次又是一樣，問題是客戶的串口通訊模塊CP340無法完整的接收數據。故事情節是這樣的。

今早剛到公司，一同事就轉給我一個串口通訊的case，撥通電話打過去。
Engineer：喂，您好，西門子熱線，您這是什么問題呢？
Customer：您好，工程師，我想問一下，CP340如果進行自由通訊，是不是使用ASCII協議？
Engineer：對。
Customer：那我沒有錯啊。工程師，是這樣的，我有一個S7-300的系統，與一個條碼槍進行通訊。S7-300這邊使用的是串口通訊模塊CP340，與條碼槍進行串口通訊，可是CP340每次只能接收1個字節的數據，而實際上條碼槍是發送了4個字節的數據。
Engineer：CP340是什么接口的？RS485？還是RS232？
Customer：是RS485接口的，它是通過一個485/232（RS485轉RS232）的接口轉換器與條碼槍進行通訊的。
Engineer：既然可以接收到數據，至少說明CP340在字符消息幀參數設置（如：9600,8-1-none）上沒有問題。那你有沒有查看CP340有什么報錯信息；另外，你有沒有使用電腦分別與CP340和條碼槍做通訊測試呢？通過測試看看是哪里出問題了。而且電腦也有RS232接口，正好也可以驗證你485/232的接口轉換器是否有問題。
Customer：我都做了，CP340根本沒有任何報錯。電腦可以完整的接收到條碼槍發送的4個字節數據；電腦通過485/232的接口轉換器，與CP340通訊也沒有問題，電腦發送多少個數據，CP340就可以接收到多少個數據。所以，我是沒辦法了，才求助于你們工程師來了。
Engineer：哦…，（同時我默默想著：數據總是接受不完整，是不是接收條件有問題）那你有沒有通過設置結束字符的方式來接收數據呢？
Customer：哎，工程師，我做了，結果一樣，也是只能接收到一個數據。而且以前我也做過相同的項目，都是這么做的，沒有任何問題。就是不知道為什么這次是這種情況，是不是CP340壞了？
Engineer：哦…（同時腦子里開始快速思考——這會是什么情況造成的呢，突然我想到了什么）。（我又接著問）那既然接收到了一個字節的數據，那是一個什么樣數據，能跟我說說么？
Customer：沒太注意，不過有幾次觀察，好像都是接收到最后一個數據。
Engineer：（我心里有底了，與我預料的一樣）這樣吧，你將接收條件——字符延遲時間（默認是4ms），見圖1，改大些，然后將組態編譯保存下載，再試試。

圖1

通話結束，客戶去按照我的要求實驗。15分鐘后，撥通客戶電話。
Engineer：喂，您好，實驗做得怎么樣了？
Customer：嗯，工程師，數據倒是接收上來了，也不是1個了，不過卻超過4個了。
Engineer：你將字符延遲時間設置成多少了？
Customer：，我怕太小，設置成400ms了。
Engineer：我笑了，你設置時間太大了，改小點，改成100ms再試試。

客戶掛斷電話，又去實驗。15分鐘后，再次撥通客戶電話。
Engineer：喂，您好，這次沒有問題了吧？
Customer：工程師，接收正常了，可以收到4個數據了。不過這是為什么呢？

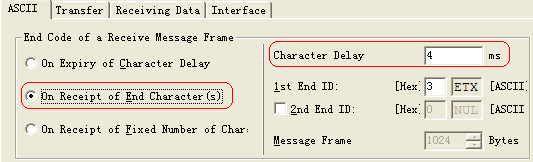

Engineer：是這樣的。消息幀接收結束條件有3種，見圖1，默認是以字符延遲時間作為結束條件，且字符延遲時間默認是4ms。也就是說一幀消息結束，到下一幀消息開始，這之間的時間必須大于4ms，否則就算成一幀消息。而你這項目中，條碼槍的一幀消息含有4個字節數據，且條碼槍發送這4個字節數據的時間間隔都超過4ms了，因此CP340將這4個字節數據當成了4個消息幀對待，于是造成后一個字節覆蓋前一個字節，最后就只能接收到第4個字節的數據。至于按結束字符的方式來接收為什么結果一樣，見圖2，其實道理很簡單，因為按結束字符的方式來接收，在設置結束字符的同時，也要設置字符延遲時間，且默認也是4ms，所以這也能解釋為什么同樣只能接收到一個數據的原因。

圖2

Customer：哦，我明白了，沒想到問題出在這里。
Engineer：關于這方面的知識，你可以通過手冊（S7-300 CP340的PtP耦合與組態）了解。另外，也有一篇熱線故事做了這方面的介紹，你可以看看。

6ES73401CH020AE0西門子CP340通信處理器
