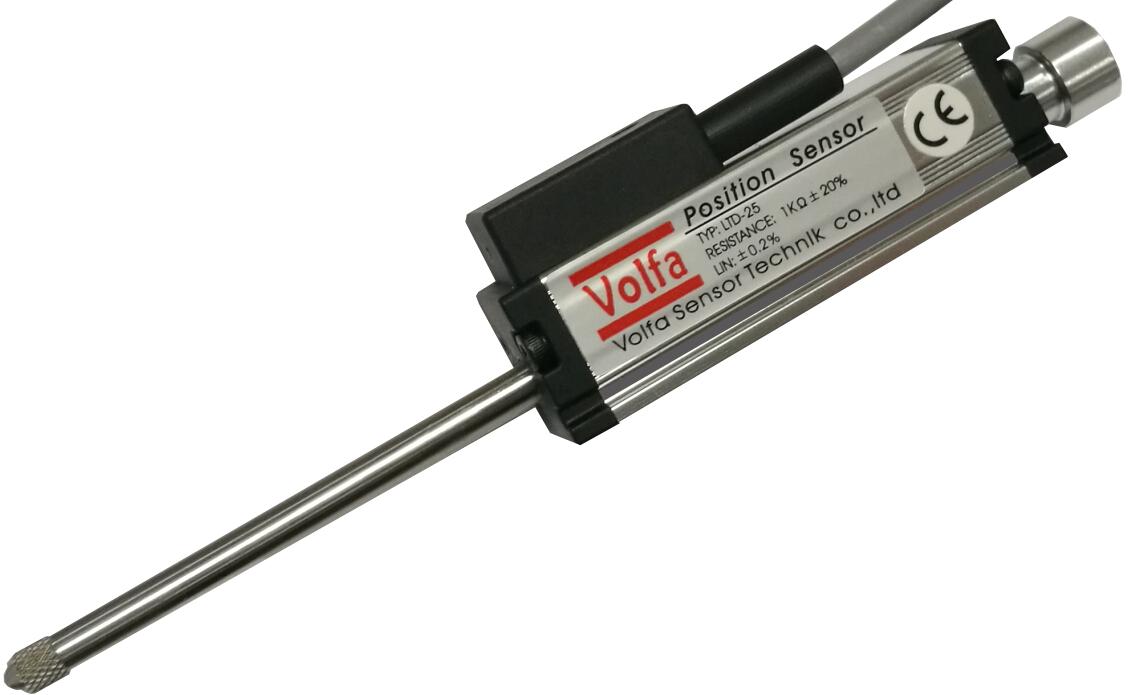

LTD 超精密級導電塑料位移傳感器
LTD微型位移傳感器（彈性自動復位電子尺）的測量長度為0-10...10mm，利用導電塑料軌與稀土金屬多指接觸片，提供了穩定的訊號，低噪音及高壽命的運作。特佳重復度是±0.01mm，而線性準確度最高達到±0.3％
產品資料與下載LTD微型位移傳感器（彈性自動復位電子尺），內藏耐用的導電塑料電阻軌，適合位置測量及自動化控制等應用。LTD微型位移傳感器（彈性自動復位電子尺）的測量長度為0-10...10mm，利用導電塑料軌與稀土金屬多指接觸片，提供了穩定的訊號，低噪音及高壽命的運作。特佳重復度是±0.01mm，而線性準確度最高達到±0.3％，無斷解像度，固定支架可在鋁槽內任何位置作快捷及牢固的安裝。LTD微型位移傳感器（彈性自動復位電子尺）利用堅固的不銹鋼軸承承托，提供順滑緊密的操作及極高的壽命>100x106次，使用長度>25x106米。
|
LTD尺寸圖
|
|
|
|
|
|
LTD技術特性
|
| LTD-K系列 |
10
|
25
|
50
|
75
|
100
|
|
|
LTD-S系列
|
|
|
25
|
50
|
75
|
100
|
| 電性總行程(T.E) | mm |
12
|
27
|
52
|
77
|
102
|
| 可用電行程(A.E) | mm |
10
|
25
|
50
|
75
|
100
|
| 電阻值±20% | kΩ |
1
|
1
|
5
|
5
|
5
|
| 獨立線性率 | % |
0.3
|
0.3
|
0.3
|
0.3
|
0.3
|
| 機械行程(M.T) | mm |
15
|
30
|
55
|
80
|
105
|
| 解析度 |
Infinite 無斷
|
|||||
| 建議使用電流 | mA |
<1
|
||||
| 建議使用溫度范圍 | °C |
-30 到 +100
|
||||
| 防護等級 |
IP40
|
|||||
| 操作力 |
不大于5N(行程<75mm),小于10N((行程>75mm)
|
|||||
| 功率 |
1W - 3W
|
|||||
| 最大工作電壓 |
30V DC
|
|||||
| 震動 |
IEC 68-2-6：1982 10G
|
|||||
| 沖擊 |
IEC 68-2-29：1968 40G
|
|||||
| 外殼尺寸A | mm |
48
|
63
|
94.4
|
134.4
|
166
|
| 外殼尺寸B | mm |
15
|
30
|
55
|
80
|
105
|
| 外殼尺寸C | mm |
7
|
12
|
12
|
12
|
12
|
| 外殼尺寸D | mm |
6
|
32
|
32
|
32
|
32
|
