| 詳細參數 | |||
|---|---|---|---|
| 品牌 | 宏達爾 | 型號 | HD-10 |
| 類型 | 氣象水文儀器 | 加工定制 | 否 |
| 用途 | 其他 | 外形尺寸 | 其他 |
| 產地 | 鄭州 | ||

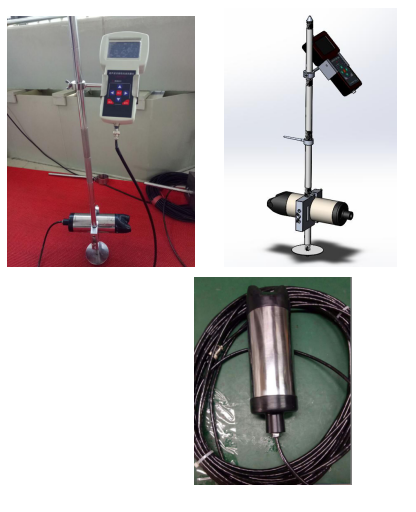

產品型號：HD-10型
產品名稱：超聲波多普勒流速流量儀
產品用途：可廣泛適用于中小河流、渠道、給排水工程的實時在線流速、水位、流量和水溫測量。
一、儀器原理

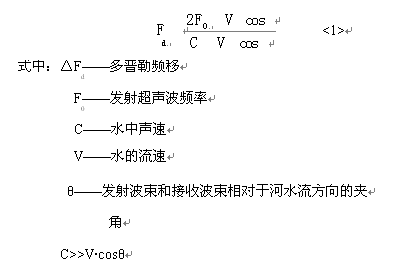

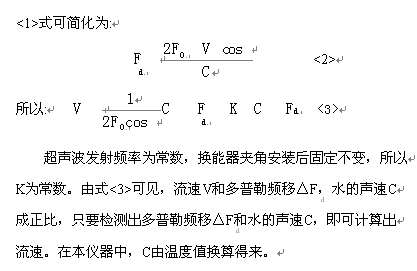

HD-10型超聲波多普勒流速流量?jī)x應用超聲“多普勒效應”原理制成的超聲測流儀。流速測量應用聲學多普勒效應原理，當超聲波入射到水中，水中存在著不均體（如懸浮物等）將對聲波產生不規則散射，散射聲波的一部分被接收換能器接收，由于水流存在，散射體與發射器、接收器之間有相對運動，據多普勒效應原理，接收到的反射信號頻率有一定偏高，即多普勒頻移。根據多普勒頻移方程，頻移的大?。?/span>
HD-10型超聲波多普勒流速流量?jī)x應用超聲“多普勒效應”原理制成的超聲測流儀。用超聲波技術探測流速，測量點在機體前方，不破壞流場；測量精度高，測流線性，可測瞬時流速，也可測平均流速；無轉動部件，不懼泥沙堵塞和水草纏繞，探頭堅固耐用。
二、性能特點
1、測量精度高，量程寬，可測弱流，也可測強流；
2、感應靈敏，分辨率高，不受啟動流速限制；
3、響應速度快，可測瞬時流速，也可測平均流速；
4、測量線性，不存在校正曲線的K、C值；
5、無機械轉動部件，不存在泥沙堵塞或水草、雜物纏繞等問題，最適用于泥沙懸浮物含量高，水草等漂浮物多和極其嚴苛的冰期場合的河流中測量。
三、功能介紹
1、迷你型手持主機便于用戶攜帶和測量觀測；
2、大屏幕液晶顯示具有連續背景光功能；
3、內置完整時鐘，方便用戶校準和查詢時間；
4、配有數據讀取軟件，實現數據存儲、打印和輸出功能；
5、實時顯示瞬時流速和平均流速；測量模式分自動測量和手動測量，滿足不同場合的用途。
四、技術參數
|
測流范圍 |
0.01～5.00m/s |
|
測流準確度 |
1.0%±1cm/s |
|
分辨率 |
1mm |
|
水溫測量范圍 |
-5～60℃ |
|
測溫準確度 |
±1℃ |
|
水位范圍 |
0～10m |
|
水位精度 |
0.5%±0.5cm |
|
流量范圍 |
1升/秒～99999999立方米/每小時 |
|
工作溫度 |
-5～60℃ |
|
工作電源 |
AC220V、50Hz，±10%；DC12V±10%（內置鋰電池） |
|
測量模式 |
自動和手動兩種 |
|
測量間隔 |
自動方式：分0～120分鐘選擇值，以5分鐘為最小遞增或遞減間隔單位 手動方式：可單次或連續多次測量，間隔任意 |
|
測速歷時 |
自動方式：60秒、100秒二種 手動方式：10～120秒，遞增或遞減選擇 |
|
測量方式 |
1、插桿測量； ?2、固定安裝測量 |
|
輸出接口 |
RS485或RS232或USB接口，標準MODBUS-RTU協議 |
