| 詳細參數 | |||
|---|---|---|---|
| 品牌 | 菲尼克斯 | 型號 | UNO-PS/1AC/24DC/60WUNO-P |
| 功能 | DC | 調制方式 | 其他 |
| 輸出路數 | 單路輸出 | 晶閘管連接方式 | 其他 |
| 加工定制 | 否 | 輸出電壓 | 24V |
| 輸出功率 | 60W | 工作效率 | 95%以上 |
| 產品認證 | 其他 | 產地 | 其他 |
| 外形尺寸 | 其他 | ||

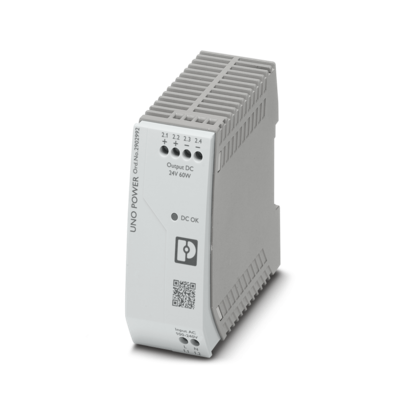

用于DIN導軌安裝的UNO POWER電源，初級開關模式，輸入：1相，輸出：24 V DC/60 W
UNO POWER電源，可提供基礎功能
由于具有很高的功率密度，緊湊型UNO POWER電源特別適合高達240 W的負載，尤其適用于內部空間有限的控制箱。這款電源提供不同的性能等級和各種寬度，具有效率高、空載損耗低的特點，實現高能源效率。
| 交流電運行 | |
| 額定輸入電壓范圍 | 100 V AC ... 240 V AC100 V AC，？240 V AC |
| 輸入電壓范圍 | 85 V AC ... 264 V AC85 V AC的264 V AC電源 |
| AC輸入電壓范圍 | 85 V AC ... 264 V AC85 V AC的264 V AC電源 |
| 電源電壓的電壓類型 | AC |
| 沖擊電流 | < 30 A (典型值) |
|
沖擊電流積分 (I2t) (I) 2 t） |
< 0.5 A2s (典型值) <0.5 A 2 s（） |
| AC頻率范圍 | 50 Hz ... 60 Hz |
|
頻率范圍 (fN) 微幅（f N） |
50 Hz ... 60 Hz ±10 %50 Hz ... 60 Hz ± 10% |
| 電網緩沖時間 | > 20 ms (120 V AC)> 20 ms（120 V AC） |
| > 85 ms (230 V AC)> 85 ms（230 V AC） | |
| 電耗量 | 典型值 1.3 A (100 V AC)1.3 A（100 V AC） |
| 典型值 0.6 A (240 V AC)0.6 A（240 V AC） | |
| 額定功耗 | 135.5 VA |
| 保護電路 | 瞬態電涌保護; 壓敏電阻 |
| 功率因數（cos phi） | 0.49 |
| 典型響應時間 | < 1 s< 1秒 |
| 輸入熔斷器 | 2.5 A (慢熔斷，內部) |
| 推薦使用的輸入保護斷路器 | 6 A ... 16 A (特性B、C、D、K)6A... 16 A（B，C，D，K） |
| 效率 | 典型值 88 % (120 V AC) |
| 典型值 90 % (230 V AC) | |
| 輸出特性 | HICCUP呃逆 |
| 額定輸出電壓 | 24 V DC24 V DC |
|
額定輸出電流（IN） 出（一）N） |
2.5 A (-25 °C ... 55 °C)2.5 A（-25 °C）... 55 °C） |
| 衰減 | 55 °C ... 70 °C (2.5 %/K)55度. 70攝氏度（2.5%/K） |
| 反饋電壓電阻 | < 35 V DC< 35 V DC |
| 輸出端處的過電壓保護 (OVP) | ≤ 35 V DC≤ 35 V直流電 |
| 控制偏差 | < 1 % (負載的變化，靜態10 % ... 90 %) |
| < 2 % (動態負載變化10 % ... 90 %，10 Hz) | |
| < 0.1 % (輸入電壓的變化范圍為±10 %) | |
| 殘波 |
< 30 mVSS (額定值) <30 mV ss（） |
| 防短路保護 | 是 |
| 輸出功率 | 60 W |
| 最大空載功耗 | < 0.3 W |
| 最大額定負載功率損耗 | < 7 W |
| 上升時間 |
< 0.5 s (UOUT (10 % ... 90 %)) <0.5 s（UOUT（10%. 90%） |
| 響應時間 | < 2 ms |
| 并連 | 是，用于冗余和增加容量 |
| 串連 | 是 |
| 輸入 | |
| 連接方式 | 螺釘連接 |
| 剛性導線最小橫截面 | 0.2 mm20.2 mm 2 |
| 剛性導線最大橫截面 | 2.5 mm22.5 mm 2 |
| 柔性導線最小橫截面 | 0.2 mm20.2 mm 2 |
| 柔性導線最大橫截面 | 2.5 mm22.5 mm 2 |
| 單導線/柔性接線點，帶塑料套管的冷壓頭，最小 | 0.2 mm20.2 mm 2 |
| 單導線/柔性接線點，帶塑料套管的冷壓頭，最大 | 2.5 mm22.5 mm 2 |
| 單導線/柔性接線點，不帶塑料套管的冷壓頭，最小 | 0.2 mm20.2 mm 2 |
| 單導線/柔性接線點，帶塑料套管的冷壓頭，最大 | 2.5 mm22.5 mm 2 |
| 最小導線橫截面AWG | 24 |
| 最大導線橫截面AWG | 14 |
| 剝線長度 | 8 mm8毫米 |
| 螺紋 | M3 |
| 最小緊固扭矩 | 0.5 Nm |
| 最大緊固扭矩 | 0.6 Nm |
| 輸出 | |
| 連接方式 | 螺釘連接 |
| 剛性導線最小橫截面 | 0.2 mm20.2 mm 2 |
| 剛性導線最大橫截面 | 2.5 mm22.5 mm 2 |
| 柔性導線最小橫截面 | 0.2 mm20.2 mm 2 |
| 柔性導線最大橫截面 | 2.5 mm22.5 mm 2 |
| 單導線/柔性接線點，帶塑料套管的冷壓頭，最小 | 0.2 mm20.2 mm 2 |
| 單導線/柔性接線點，帶塑料套管的冷壓頭，最大 | 2.5 mm22.5 mm 2 |
| 單導線/柔性接線點，不帶塑料套管的冷壓頭，最小 | 0.2 mm20.2 mm 2 |
| 單導線/柔性接線點，帶塑料套管的冷壓頭，最大 | 2.5 mm22.5 mm 2 |
| 最小導線橫截面AWG | 24 |
| 最大導線橫截面AWG | 14 |
| 剝線長度 | 8 mm8毫米 |
| 螺紋 | M3 |
| 最小緊固扭矩 | 0.6 Nm |
| 最大緊固扭矩 | 0.8 Nm |
| 信號類型 | LED |
| 產品類型 | 電源 |
| 產品系列 | UNO POWER優諾電源 |
| MTBF (IEC 61709, SN 29500)MTBF（IEC 61709、SN 29500） | > 785000 h (40 °C)> 785000小時（40 ° C） |
| 絕緣特性 | |
| 保護等級 | II (在關閉的控制柜中) |
| 污染等級 | 2 |
| 寬度 | 35 mm35毫米 |
| 高度 | 90 mm90毫米 |
| 深度 | 84 mm84毫米 |
| 安裝尺寸 | |
| 左側/右側安裝距離 | 0 mm / 0 mm0 mm/0 mm |
| 頂部/底部安裝距離 | 30 mm / 30 mm30毫米/30毫米 |
| 安裝類型 | DIN導軌安裝 |
| 組裝說明 | 可并排安裝：水平間距0 mm，垂直間距30 mm |
| 安裝位置 | 水平DIN導軌NS35，EN60715 |
| 帶保護涂層 | 否 |
| 阻燃等級符合UL 94標準（殼體/接線端子） | V0 |
| 外殼材料 | 塑料 |
| 外殼材料 | 聚碳酸酯 |
| 外殼類型 | 聚碳酸酯 |
| 卡腳插銷材料 | POM (Polyoxymethylene)聚甲醛 |
| 環境條件 | |
| 保護等級 | IP20 |
| 環境溫度（運行） | -25 °C ... 70 °C (> 55 °C降低額定值: 2,5 %/K) |
| 環境溫度（存放/運輸） | -40 °C ... 85 °C |
| 環境溫度（調試類型測試） | -40 °C-40 ° C |
| 氣候等級 | 3K22（符合EN 60721-3-3標準） |
| 允許的最大相對濕度（操作） | ≤ 95 % (25 °C 時，無冷凝) |
| 電擊 | 18 ms，30g，在每個空間方向（符合IEC 60068-2-27） |
| 振動（操作） | < 15 Hz， 振幅±2.5 mm （符合IEC 60068-2-6） |
| 15 Hz ... 150 Hz、2.3g、90 min.15Hz... 150 Hz，2. 3 G，90 min | |
| 標準——電源安裝中所用的電子設備以及在電源安裝中電子設備的組裝 | EN 50178/VDE 0160 (PELV)EN 50178/VDE 0160（PELV）標準 |
| 標準——主協波電流限值 | EN 61000-3-2EN 61000-3-2 |
| 標準——電氣安全 | IEC 62368-1 (SELV)IEC 62368-1（SELV） |
| 標準——安全超低電壓 |
IEC 62368-1 (SELV) und EN 60204-1 (PELV) IEC 62368—1（SELV）和EN 60204—1（PELV） |
| 標準——安全絕緣 | DIN VDE 0100-410DIN VDE 0100-410 |
| 標準 —— 變壓器安全 | EN 61558-2-16EN 61558-2-16 |
| 認證——適用于半導體工業的需求，符合干線壓降 | EN 61000-4-11EN 61000-4-11 |
| CSA | CAN/CSA-C22.2 No. 60950-1-07CAN/CSA-C22.2編號60950-1-07 |
| CSA-C22.2 No. 107.1-01CSA-C22.2第107.1-01號 | |
| CAN/CSA-C22.2編號213 I級，2區，A、B、C、D組T4A（危險區域） | |
| UL認證 | UL/C-UL，隸屬UL 508UL/C-UL，一個孩子UL 508 |
| NEC Class 2，符合UL 1310NEC Class 2，藍色UL 1310 | |
|
UL/C-UL Listed ANSI/ISA-12.12.01 I級，2區，A、B、C、D組 T4A（危險區域） UL/C-UL Listed ANSI/ISA-12.12.01 I，2 Region，A，B，C，D，T4A（一個，一個，一個） |
|
| UL/C-UL，隸屬UL 60950-1UL/C-UL，一個子型UL 60950-1 | |
| 一致性/認證 | |
| SIL符合IEC 61508標準 | 0 |
| 低壓指令 | 符合低電壓指令2014/35/EC |
| 相數 | 1.00 |
| 絕緣電壓輸入／輸出 | 4 kV AC (類型測試) |
| 3 kV AC (常規測試) |
