| 詳細參數 | |||
|---|---|---|---|
| 品牌 | 菲尼克斯 | 型號 | VAL-US-240/40/1,1-FM |
| 電壓等級 | 低壓 | 保護性質 | 短路式避雷器 |
| 安裝形式 | 其他 | 加工定制 | 否 |
| 重量 | 235.9g | 產地 | 德國 |

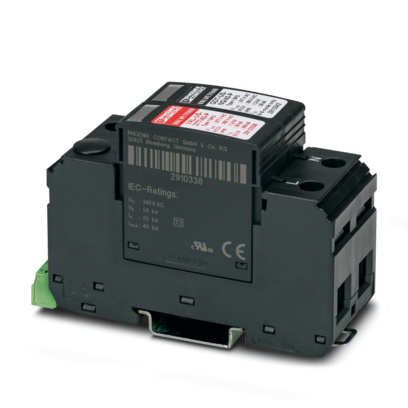

電涌保護器，帶遙信觸點的雙通道，用于240 V AC的系統，2線加地保護。
| 產品類型 | 用于NEMA電源設備的電涌保護 |
| 產品系列 | VALVETRAB US |
| IEC 類別 | II |
| T2 | |
| EN類型 | T2 |
| IEC 電源系統 | TN-S |
| TT | |
| 類型 | DIN導軌模塊，分體式，可分離 |
| 位數 | 2 |
| 電涌保護故障報警 | 可視狀態指示窗口和遠程遙信報警觸點 |
| 絕緣特性 | |
| 過電壓類別 | III |
| 污染等級 | 2 |
| 額定頻率fN | 50 Hz (60 Hz) |
| 指示器/遠程信號發送 | |
| 連接名稱 | 遠程遙信報警觸點 |
| 切換功能 | 轉換觸點 |
| 標稱工作電壓 | 5 V AC ... 250 V AC |
| 30 V DC | |
| 操作電流 | 5 mA AC ... 750 mA AC |
| 1 A DC | |
| 連接方式 | 螺釘連接 |
| 螺紋 | M5 |
| 緊固扭矩 | 3 Nm (1.5 mm2 ... 16 mm2) |
| 4.5 Nm (25 mm2 ... 35 mm2) | |
| 剝線長度 | 16 mm |
| 柔性導線橫截面 | 1.5 mm2 ... 25 mm2 |
| 剛性導線橫截面 | 1.5 mm2 ... 35 mm2 |
| 可連接導向橫截面 AWG | 15 ... 2 |
| 連接方式 | 叉形電纜端頭 |
| 柔性導線橫截面 | 1.5 mm2 ... 16 mm2 |
| 遠程遙信報警觸點 | |
| 連接方式 | 采用COMBICON直插式/螺釘連接 |
| 螺紋 | M2 |
| 緊固扭矩 | 0.25 Nm |
| 剝線長度 | 7 mm |
| 柔性導線橫截面 | 0.14 mm2 ... 1.5 mm2 |
| 剛性導線橫截面 | 0.14 mm2 ... 1.5 mm2 |
| 可連接導向橫截面 AWG | 28 ... 16 |
| 尺寸圖 |
|
| 寬度 | 35.6 mm |
| 高度 | 96.8 mm |
| 深度 | 65.7 mm (7.5 mm（含DIN導軌）) |
| 水平針距 | 2 分區 |
| 顏色 | 黑色 (RAL 9005) |
| 阻燃等級，符合UL 94 | V-0 |
| 材料的CTI值 | 600 |
| 絕緣材料 | PA 6.6/PBT |
| 材料組 | I |
| 外殼材料 | PA 6.6 |
| PBT |
| 保護通道 | L-N |
| N-PE | |
| 動作方向 | 1L-N & N-GND |
| 額定電壓 UN | 240 V AC (TN-S) |
| 額定頻率fN | 50 Hz (60 Hz) |
| 最大持續工作電壓UC (L-N) | 385 V AC |
| 最大持續工作電壓UC (L-PE) | 385 V AC |
| 最大持續工作電壓UC (N-PE) | 305 V AC |
| 標稱放電電流In（8/20）μs | 20 kA |
| 最大放電電流 Imax (8/20) μs | 40 kA |
| 額定斷開續流值 Ifi (N-PE) | 100 A (305 V AC) |
| 額定短路電流ISCCR | 25 kA |
| 電壓保護水平Up（L-N） | ≤ 2 kV |
| 電壓保護水平Up (L-PE) | ≤ 2.2 kV |
| 電壓保護水平Up (N-PE) | ≤ 1.5 kV |
| 殘壓Ures (L-N) | ≤ 2 kV (In時) |
| ≤ 1.7 kV (10 kA時) | |
| ≤ 1.5 kV (5 kA時) | |
| ≤ 1.3 kV (3 kA時) | |
| 殘壓Ures (L-PE) | ≤ 2.2 kV (In時) |
| ≤ 1.7 kV (10 kA時) | |
| ≤ 1.5 kV (5 kA時) | |
| ≤ 1.4 kV (3 kA時) | |
| 殘壓Ures (N-PE) | ≤ 0.4 kV (In時) |
| ≤ 0.25 kV (10 kA時) | |
| ≤ 0.15 kV (5 kA時) | |
| ≤ 0.1 kV (3 kA時) | |
| UT下的TOV動作（L-N） | 415 V AC (5 秒 / 耐受模式) |
| 440 V AC (120 分鐘 / 耐受模式) | |
| UT下的TOV動作（N-PE） | 1200 V AC (200 ms / 耐受模式) |
| 響應時間tA（L-N） | ≤ 25 ns |
| 響應時間tA（L-PEN） | ≤ 100 ns |
| 響應時間tA（N-PE） | ≤ 100 ns |
| 最大備用保險絲，帶有支線接線 | 125 A (gG) |
| 環境條件 | |
| 保護等級 | IP20 (僅在使用了所有連接位的情況下) |
| 環境溫度（運行） | -40 °C ... 80 °C |
| 環境溫度（存放/運輸） | -40 °C ... 80 °C |
| 海拔 | ≤ 2000 m (amsl) |
| 允許濕度（運行） | 5 % ... 95 % |
| 沖擊力（運行） | 25g (半正弦 / 11 ms/ 3x ±X，±Y， ±Z) |
| 振動（操作） | 5g (10 ... 500 Hz / 2.5 h / X，Y，Z) |
| UL規格 | |
| 最大持續工作電壓MCOV（L-N） | 385 V AC |
| 最大持續工作電壓MCOV（L-G） | 385 V AC |
| 最大持續工作電壓MCOV（N-G） | 305 V AC |
| 短路電流等級 (SCCR) | 200 kA |
| 電壓保護水平VPR（L-N） | 1500 V |
| 電壓保護水平VPR (L-G) | 2000 V |
| 電壓保護水平VPR（N-G） | 1200 V |
| UL 型 | 1 類 |
| 額定放電電流 In | 20 kA |
| 每相最大電涌電流 | 40 kA |
| 保護通道 | L-N |
| L-G | |
| N-G | |
| 額定電壓 | 240 V AC |
| 電源分配系統 | Single phase |
| 額定頻率 | 50/60 Hz |
| SPD型號 | 1 |
| UL指示器/遙信 | |
| 工作電壓 | 125 V AC |
| 交流工作電流 | 1 A AC |
| UL連接數據 | |
| 緊固扭矩 | 30 lbf-in. |
| 可連接導向橫截面 AWG | 14 ... 2 |
| 電氣間隙和爬電距離 | |
| 標準/規程 | EN 60664-1 / EN 61643-11 |
| 標準/規格 | IEC 61643-11 |
| 注意事項 | 2011 |
| 標準/規格 | EN 61643-11 |
| 注意事項 | 2012 |
