| 詳細參數 | |||
|---|---|---|---|
| 品牌 | FREEBEAR福力百亞 | 型號 | C-3H-EX |
| 用途 | 萬向節軸承 | 材質 | 軸承鋼 |
| 制式類型 | 公制軸承 | 尺寸標準 | 標準軸承 |
| 滾動體列數 | 單列軸承 | 組件能否分離 | 不可分離軸承 |
| 能否調心 | 調心軸承 | 使用特性 | 高速 |
| 滾道類型 | 球面滾道 | 保持架及其材料 | 球墨鑄鐵 |
| 滾動體類型 | 球面滾子 | 樣品或現貨 | 現貨 |
| 加工定制 | 否 | ||

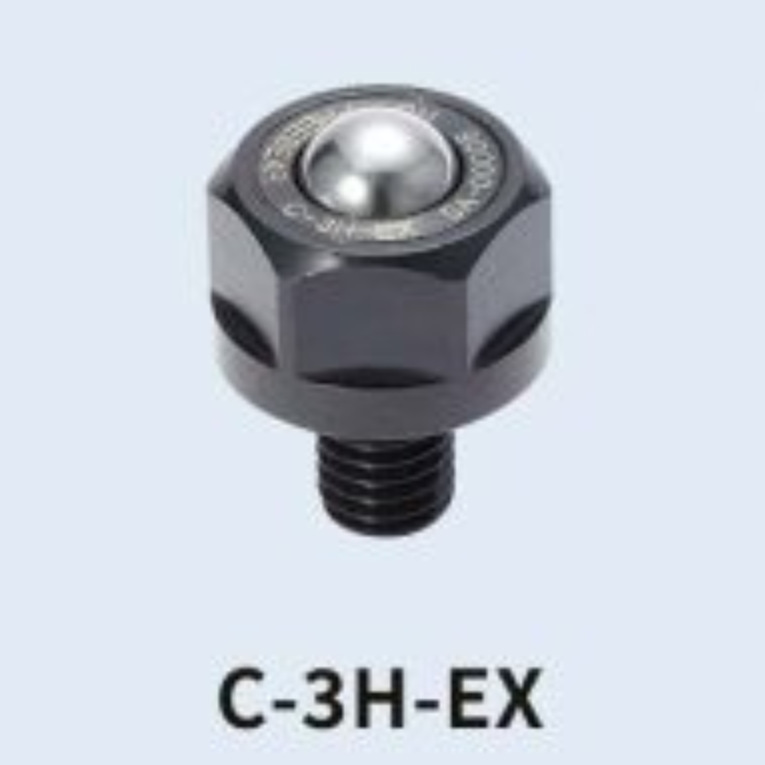

FREEBEAR福力百亞萬向球/滾珠EX系列C-3H-EX
FREEBEAR福力百亞萬向球/滾珠EX系列C-3H-EX
FREEBEAR福力百亞萬向球/滾珠EX系列C-3H-EX
與系列中最重的負載對應的類型。
金屬密封和橡膠密封也陣容，以減少灰塵和灰塵的入侵。

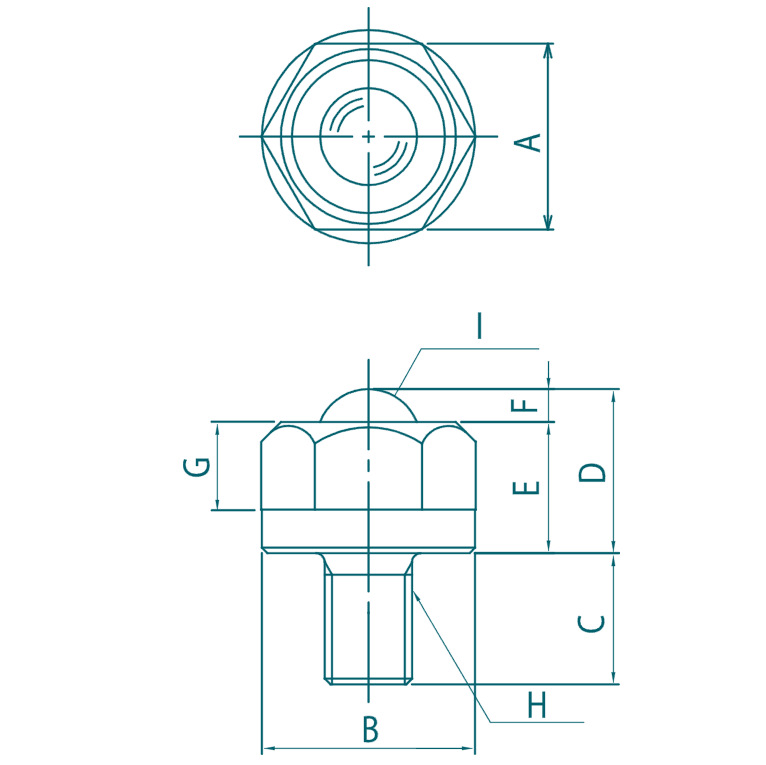

| 類型表達式 | 允許的負載 | 最大負載 | 主球 | 小球 | 主體 | A | B | C | D | E | F | G | H | I |
數據 下載 （DXF/PDF） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| C-3H-EX | 8kg | 16kg | 鋼 | 鋼 | 鋼 | HEX17 | φ19 | 12 | 15 | 12 | 3 | 8 | M8 | 3/8“ 球 （φ9.525） | DXFPDF 繪圖 |
| C-5H-EX | 20kg | 40kg | 鋼 | 鋼 | 鋼 | HEX24 | φ27 | 12 | 20.5 | 16.5 | 4 | 11 | M8 | 5/8“ 球 （φ15.875） | DXFPDF 繪圖 |
| C-6H-EX | 50kg | 100kg | 鋼 | 鋼 | 鋼 | HEX30 | φ34 | 20 | 26 | 20 | 6 | 14 | M8 | 3/4“ 球 （φ19.05） |
