RPA-2100S-EX 直流信號輸入隔離式安全柵（不帶配電，一入一出）
產品特性
◇ 接收現場各種本安儀表輸出的直流信號：如三
線制，四線制變送器輸出的4～20mA，0－5V
◇ 隔離輸出 4～20mA 或1～5V信號
◇ 單通道輸入端隔離式安全柵，一入一出
◇ 輸入－輸出－電源之間全隔離，抗干擾能力強
◇ 采用SMT貼片生產工藝和高性能的模塊化電路
◇ 輸出信號零點和滿度可調整，帶有工作電源指示燈
◇ 模塊化拔插式結構，可帶電拔插，使用更方便簡單
◇ 標準的35mmDIN導軌卡式安裝，可密集安裝
◇ 本質安全防爆等級標志 [Exia]IIC
產品概述
處于現場危險區域的各種設備的直流信號源，經過安全柵隔離、抗干擾抑制等處理后。向安全區的控制系統或其它智能儀表輸出直流電流或電壓信號。
本隔離安全柵需要直流24V電源供電，供電電源-輸入-輸出之全隔離。
該產品采用底座與主機拔插式結構設計，可以帶電拔插。端子接線采用螺絲壓緊連接方式，標準的35mmDIN導軌卡式安裝 ?？梢耘c單元組合儀表及DCS、PLC等系統配合使用。
選型、訂貨代碼
|
訂貨信息：
|
|
訂貨型號／規格
|
輸入信號
|
輸出信號
|
|
RPA-2100S－EX
|
4～20mA
|
4～20mA
|
|
RPA-2101S－EX
|
4～20mA
|
1～5V
|
|
RPA-2102S－EX
|
1～5V
|
1～5V
|
|
RPA-2103S－EX
|
1～5V
|
4～20mA
|
|
RPA-2109S－EX
|
特殊定貨
|
特殊定貨
|
技術參數
l 供電電源
電源電壓：24VDC±10%
電源指示：通電時，LED 電源燈亮綠色
電流消耗：< 20mA （24VDC供電時）
功率損耗：< 0.5W（24VDC供電時）
l 本安側輸入
輸入電流：變送器電流信號 4～20mA； 其它指定電流
輸入電壓：1～5V；其它指定電壓
輸入阻抗：電流輸入時 50Ω； 電壓輸入時≥250KΩ
l 非本安側輸出
輸出電流：4～20mA； 其它指定電流
輸出電壓：1～5V；其它指定電壓
電流輸出允許負載：≤350Ω
電壓輸出阻抗：≤500Ω （圖1）側視圖
輸出紋波：< 10mV p-p
l 綜合主要技術參數
標準精度：±0.1%
溫度漂移：±0.015% / ℃
響應時間：< 0.5s （0 ~ 90％）
穩定時間：< 1s
電源變化影響：±0.1% （允許電壓范圍）
零點調整范圍：-5~+5% （通過零點旋鈕調整）
滿度調整范圍：95~105% （通過滿度旋鈕調整）
隔離能力：輸入-輸出-電源之間 2.5KV,1min ,50Hz
絕緣電阻：輸入-輸出-電源之間 ≥100MΩ / 500VDC
工作環境溫度：-20～＋60℃ （圖2）俯視圖
儲存環境溫度：-40～＋80℃
環境濕度范圍：5~95%（無冷疑）
外形尺寸：厚25×高80×長80（mm）
整機重量：約85g
l 安全防爆認證參數
防爆等級標志：[Exia]IIC
安全認證參數：Um = 242V Uo = 10.5V Io = 6mA
Po = 15.8mW Lo = 10mH Co = 1.6μF

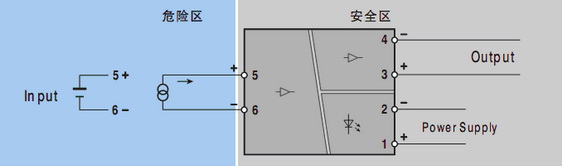

端子接線圖
